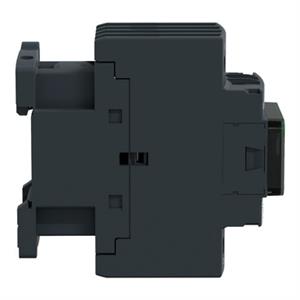

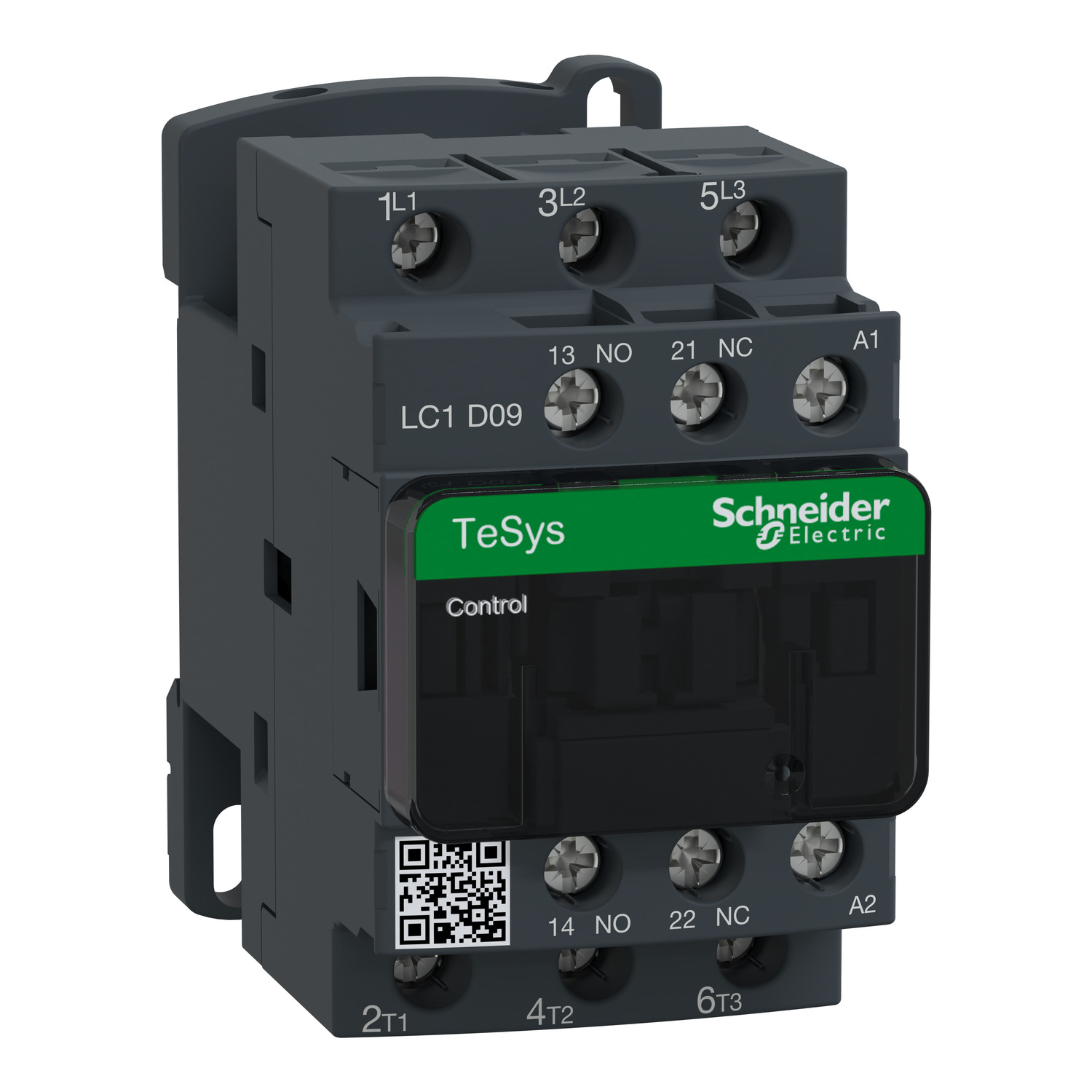

CONTATOR LC1D09M7

Ref: 21.01.033 Cód: CONTATOR LC1D09M7 Marca: SCHNEIDER

CONTATOR TRIPOLAR TESYS DECA 9A 1NA+1NF 220VCA LC1D09M7

Descrição
Caracteristicas Técnicas

Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 9A/690V AC-3/3e (4kW@400V). Fornece uma bobina CA 220V 50/60Hz, contato s auxiliares embutidos 1NA+1NF (certificado espelho NF), conexão por termina is de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, proporciona alta confiabilidade e durabilidade para aplicações exigentes. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, E AC, Marine), compatível com Green Premium (RoHS/REACh).

Documentos:

Product Data Sheet Declaração de Conformidade - LC1D0 9M7 Declaração RoHS da China Declaração de Conformidade - LC1D09M7 Declaração RoHS da U E Declaração de Conformidade - LC1D09M7 Declaração REACh

Complementar
tempo não sobreposto	1.5 ms na desenergização entre contato NA e NF
tempo não sobreposto	1.5 ms na energização entre contato NA e NF
corrente de comutação mínima	5 mA of circuito de sinalização
limites de tensão de circuito de controle	0,3...0,6 Uc -40-70 °C saída CA 50/60 Hz
limites de tensão de circuito de controle	0,8...1,1 Uc -40-60 °C funcionamento CA 50 Hz
limites de tensão de circuito de controle	0,85...1,1 Uc -40-60 °C funcionamento CA 60 Hz
limites de tensão de circuito de controle	1...1.1 Uc 60-70 °C funcionamento CA 50/60 Hz
compatibilidade de contacto	M2
contactor coil voltage	220 V CA padrão
resistência de isolamento	> 10 MOhm of circuito de sinalização
potência de irrupção em VA	70-70 VA 60 Hz 0.75 20 °C)
potência de irrupção em VA	70-70 VA 50 Hz 0.75 20 °C)
power range	1.1-2 kW a 200-240 V trifásico
power range	2.2-3 kW a 380-440 V trifásico
power range	4-6 kW a 380-440 V trifásico
power range	4-6 kW a 480-500 V trifásico
tecnologia da bobina	sem módulo supressor integrado
motor starter type	direct on-line contactor
tensão de comutação mínima	17 V of circuito de sinalização
frequência do circuito de sinalização	25..0,400 Hz
tipo de contatos auxiliares	tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo de contatos auxiliares	tipo contato de espelho 1 NF para IEC 60947-4-1
compatibilidade de gama	LC1D
consumo de potência de manutenção em VA	7.5-7.5 VA 60 Hz 0.3 20 °C)
consumo de potência de manutenção em VA	7-7 VA 50 Hz 0.3 20 °C)
dissipação de calor	2-3 W a 50/60 Hz
Meio ambiente
resistência a incêndios	850 °C para IEC 60695-2-1
largura	45 mm
grau de proteção IP	IP20 face frontal para IEC 60529
altitude de funcionamento	0...3000 m
tratamento de proteção	TH para IEC 60068-2-30
profundidade	86 mm
retardamento de chamas	V1 para UL 94
temperatura ambiente do ar para armazenamento	-60-80 °C
Peso	0.32 kg
graus de poluição	3
temperatura ambiente do ar para funcionamento	-40-60 °C
temperatura ambiente do ar para funcionamento	60-70 °C com degradação
altura	77 mm
força mecânica	vibrações contator aberto: 2 Gn, 5...300 Hz
força mecânica	vibrações contator fechado: 4 Gn, 5...300 Hz
força mecânica	choques contator aberto: 10 Gn para 11 ms
força mecânica	choques contator fechado: 15 Gn para 11 ms
Principal
tensão de circuito de controle	220 V CA 50/60 Hz
certificações do produto	BV
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	UL
certificações do produto	GOST
certificações do produto	GL
certificações do produto	DNV
certificações do produto	CSA
certificações do produto	RINA
certificações do produto	CCC
dissipação de alimentação por polo	1.56 W CA-1
dissipação de alimentação por polo	0.2 W CA-3
impedância média	2.5 MOhm - Ith 25 A 50 Hz of circuito de potência
Contato Auxiliar	1 NA + 1 NF
linha de produto	TeSys D
[Ith] corrente térmica ao ar livre convencional	25 A a <60 °C of circuito de potência
[Ith] corrente térmica ao ar livre convencional	10 A a <60 °C of circuito de sinalização
[Ue] tensão de operação nominal	circuito de potência: <= 690 V CA 25...400 Hz
[Ue] tensão de operação nominal	circuito de potência: <= 300 V CC
suporte de montagem	placa
suporte de montagem	calha
capacidade de corte nominal	250 A a 440 V of circuito de potência para IEC 60947
tipo de produto ou componente	contator
capacidade de fechamento nominal Irms	250 A a 440 V of circuito de potência para IEC 60947
capacidade de fechamento nominal Irms	140 A CA of circuito de sinalização para IEC 60947-5-1
capacidade de fechamento nominal Irms	250 A CC of circuito de sinalização para IEC 60947-5-1
nome do produto	TeSys D
classificação do fusível associado	10 A gG of circuito de sinalização para IEC 60947-5-1
classificação do fusível associado	25 A gG a <= 690 V coordenação tipo 1 of circuito de potência
classificação do fusível associado	20 A gG a <= 690 V coordenação tipo 2 of circuito de potência
tipo do circuito de controle	CA a 50/60 Hz
padrões	CSA C22.2 No 14
padrões	EN 60947-4-1
padrões	EN 60947-5-1
padrões	IEC 60947-4-1
padrões	IEC 60947-5-1
padrões	UL 508
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
nível de fiabilidade de segurança	B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
aplicação do contator	controle do motor
aplicação do contator	carga resistiva
maximum operating rate	3600 cic/h a <60 °C
categoria de uso	CA-4
categoria de uso	CA-3
categoria de uso	CA-1
[Ie] corrente nominal de operação	9 A 60 °C a <= 440 V CA CA-3 of circuito de potência
[Ie] corrente nominal de operação	25 A 60 °C a <= 440 V CA CA-1 of circuito de potência
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo
gama	TeSys
composição de contatos de polos	3 NA
alimentação do motor kW	2.2 kW a 220..0,230 V CA 50/60 Hz (CA-3)
alimentação do motor kW	4 kW a 380..0,400 V CA 50/60 Hz (CA-3)
alimentação do motor kW	4 kW a 415...440 V CA 50/60 Hz (CA-3)
alimentação do motor kW	5.5 kW a 500 V CA 50/60 Hz (CA-3)
alimentação do motor kW	5.5 kW a 660...690 V CA 50/60 Hz (CA-3)
alimentação do motor kW	2.2 kW a 400 V CA 50/60 Hz (CA-4)
alimentação do motor cv	1 hp a 230/240 V CA 50/60 Hz of monofásico motores
alimentação do motor cv	2 hp a 200/208 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	2 hp a 230/240 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	5 hp a 460/480 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	7.5 hp a 575/600 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	0.33 hp a 115 V CA 50/60 Hz of monofásico motores
[Ui] tensão de isolamento nominal	circuito de potência: 690 V para IEC 60947-4-1
[Ui] tensão de isolamento nominal	circuito de potência: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de potência: 600 V UL certificado
[Ui] tensão de isolamento nominal	circuito de sinalização: 690 V para IEC 60947-1
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V UL certificado
nome abreviado do dispositivo	LC1D
[Icw] corrente nominal de curta duração admissível	105 A a <40 °C - 10 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	210 A a <40 °C - 1 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	30 A a <40 °C - 10 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	61 A a <40 °C - 1 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	100 A - 1 s of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	120 A - 500 ms of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	140 A - 100 ms of circuito de sinalização
durabilidade elétrica	0.6 Mciclos 25 A CA-1 no Ue <= 440 V
durabilidade elétrica	2 Mciclos 9 A CA-3 no Ue <= 440 V
durabilidade mecânica	15 Mciclos
torque de aperto	circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm
torque de aperto	circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2
torque de aperto	circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm
torque de aperto	circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2
descrição de polos	3P
tempo de operação	12...22 ms Fechamento
tempo de operação	4...19 ms Abertura
categoria de sobretensão	III
cobertura de proteção	com
