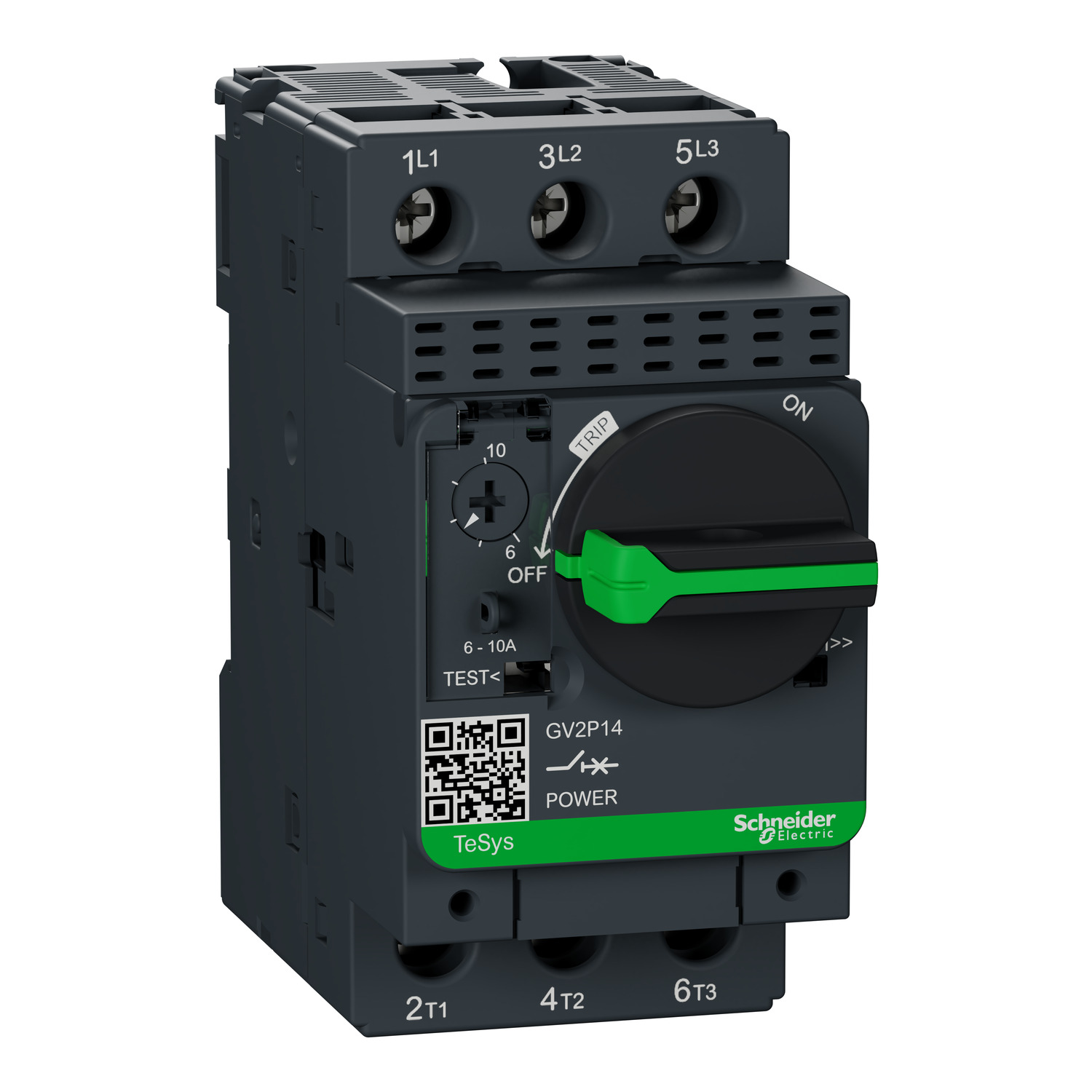

DISJUNTOR GV2P14 - 6/10 A

Ref: 21.22.197 Cód: DISJUNTOR GV2P14 Marca: SCHNEIDER

Disjuntor motor termomagnético Tesys Deca 6-10A manopla rotativa

Descrição
Caracteristicas Técnicas

As novas gerações de disjuntores motores TeSys Deca - frame 2 of erecem uma solução completa para quase todas as aplicações. Ele fornece p roteção contra curto-circuito, proteção contra sobrecarga e controle do m otor (ON/OFF). Este produto possui 3 polos, capacidade de 6-10A/690V e está destinado para aplicações de motor trifásico 3-4kW/400V. Fornece uma prote ção termomagnética com uma gama de regulação térmica 6-10A, disparo mag nético a 9xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso, cont a com proteção IP20 e conexão por meio de terminais de parafuso. Também p ermite o controle de inicio/parada por manopla rotativa garantida por 100.000 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC , EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparên cia nos impactos ambientais, produtos circulares e de baixo CO2.

< p>Do cumentos:

Product Data Sheet Declaração de Conformidade - GV2P14 Declara? ?ão RoHS da UE Declaração de Conformidade - GV2P14 Declaração RoHS da China< a href="https://download.se.com/files?p_File_Name=GV2P14_ROHS_CHINA_DECLARAT ION_BR_pt-BR.pdf&p_Doc _Ref=GV2P14_ROHS_CHINA_DECLARATION&p_enDocType=Declaration+of+Conformity+%28S ustainability%29" target="_blank" class="footer__level--two--link fs-6 fw -normal text-decoration-none d-flex mb-2">Declaração de Conformidade - GV2 P14 Declaração RoHS da ChinaDeclaração de Conformidade - GV2P14 Declaração RoH S da China Declaração de Conformidade - GV2P14 Declaração RoHS da China Declaração de Conformidade Ambiental - GV2P14 Declaração RoHS da China

Complementar
[In] corrente nominal	10:00 AM
[Ue] tensão de operação nominal	690 V CA 50/60 Hz para IEC 60947-2
altura	89 mm
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² sólido
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 1.5-6 mm² flexível sem ponta do cabo
conexões - terminais	terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível com
sensibilidade da falha de fase	sim para IEC 60947-4-1
avaliado pela carga	contínuo para IEC 60947-4-1
tipo de rede	CA
corrente de disparo magnético	138-138 A
[Ith] corrente térmica ao ar livre convencional	10 A para IEC 60947-4-1
alimentação do motor kW	3-3 kW a 400/415 V CA 50/60 Hz
alimentação do motor kW	5.5-5.5 kW a 690 V CA 50/60 Hz
alimentação do motor kW	5-5 kW a 500 V CA 50/60 Hz
Taxa de Produção	25 cic/h
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 690 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 500 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 400/415 V CA 50/60 Hz para IEC 60947-2
tipo de controle	botão giratório
dissipação de alimentação por polo	2.5 W
durabilidade elétrica	100000 ciclos of CA-3 a 440 V
capacidade de corte	100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	100 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	50 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
categoria de uso	CA-3 para IEC 60947-4-1
categoria de uso	categoria A para IEC 60947-2
modo de fixação	calha DIN simétrica de 35 mm: encaixado
modo de fixação	painel: aparafusado (with 2 x M4 screws)
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
adequação para isolamento	sim para IEC 60947-1
[Ui] tensão de isolamento nominal	690 V CA 50/60 Hz para IEC 60947-2
classificação da unidade de disparo	6-10 A
torque de aperto	1.7 N.m Ligar terminais de braçadeiras roscadas
largura	45 mm
profundidade	97 mm
frequência da rede	50/60 Hz para IEC 60947-4-1
posição de funcionamento	qualquer posição
conector directo	sem
durabilidade mecânica	100000 ciclos
descrição de polos	3P
compatibilidade de gama	GV2P
Meio ambiente
altitude de funcionamento	2000 m
resistência a incêndios	960 °C para IEC 60695-2-1
grau de proteção IP	IP20 para IEC 60529
tratamento de proteção	TH
temperatura ambiente do ar para armazenamento	-40-80 °C
padrões	EN/IEC 60947-2
padrões	EN/IEC 60947-4-1
padrões	UL 60947-4-1
padrões	CSA C22.2 No 60947-4-1
certificações do produto	IECEE CB Scheme
certificações do produto	UL
certificações do produto	CSA
certificações do produto	CCC
certificações do produto	EAC
certificações do produto	ATEX
certificações do produto	BV
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	DNV-GL
certificações do produto	RINA
grau de proteção IK	IK04
temperatura ambiente do ar para funcionamento	-20-60 °C
Principal
linha de produto	TeSys GV2
tipo de produto ou componente	Disjuntor
gama	TeSys
aplicativo do dispositivo	motor
nome abreviado do dispositivo	GV2P
tecnologia da unidade de disparo	termomagnético
nome do produto	TeSys GV2
