VIZOR ZB5AW36
Ref: 21.15.523 Cód: ZB5AW36 Marca: SCHNEIDER

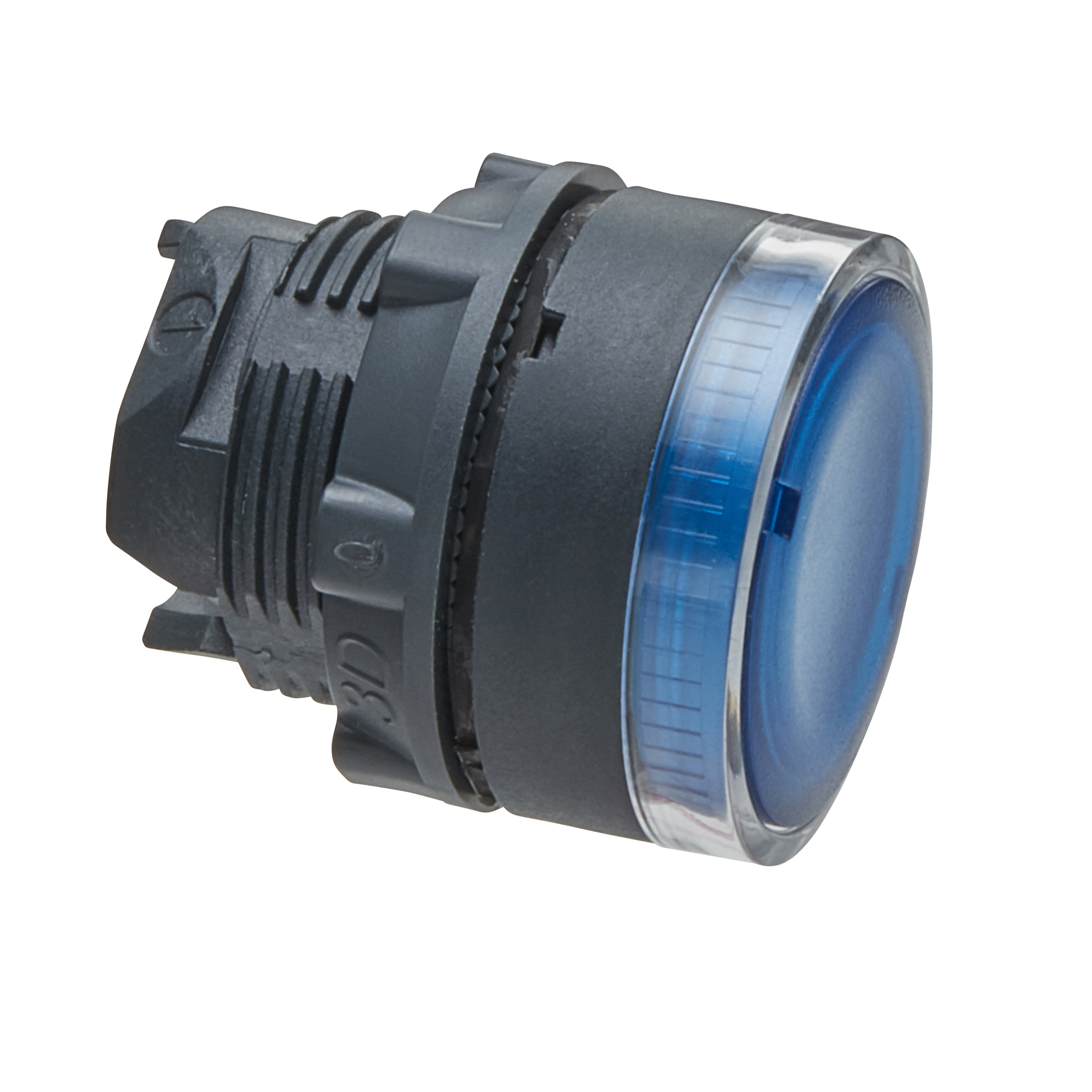

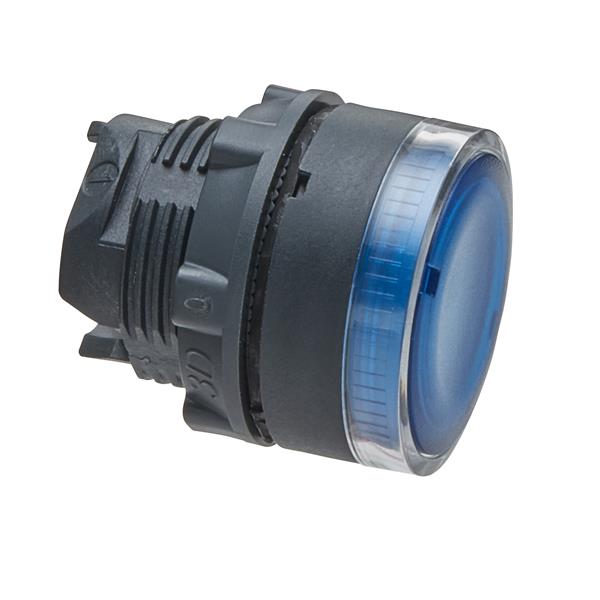

Cabeçote para botão luminoso modular Ø22mm plástico, para lâmpada BA9s, azul
O ZB5AW36 é um cabeçote de botão modular azul saliente com lâmpada BA9s
da linha Harmony XB5, opera com um mecanismo de retorno/impulso por mola. Est
e cabeçote de botão iluminado por lâmpada BA9s fornece uma interface vers?
?til para controlar suas máquinas. Ele é facilmente instalado e substituíd
o em unidades completas de botões e blocos de contato compatíveis por meio
de montagem de encaixe rápido. É claramente distinguível visualmente à di
stância graças à cor clara e ao toque devido ao elemento saliente, minimiz
ando erros no controle da máquina. É resistente a impactos, à poeira, à ?
?gua e à vibração graças ao seu IP66. Possui moldura que o torna ideal pa
ra aplicações que exigem alta resistência a impactos e vibrações. Ele fo
i projetado para caber em um recorte padrão de 22 mm, garantindo compatibili
dade na instalação em máquinas pré-existentes. Sua ampla faixa de tempera
turas de operação permite versatilidade no uso do produto. Fornece alto bri
lho para fá
cil identificação da função e do modo de operação, mesmo em ambientes m
uito iluminados.
Documentos:
Pro duct Data SheetDeclaração de Conformidade - ZB5AW36 Declaração RoHS da ChinaDeclaração de C onformidade - ZB5AW36 Declaração REAChDeclaração de Conformidade - ZB5AW36 Declaração RoHS da UEDeclaração de Con formidade - ZB5AW36 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AW36 Declaração REAChDeclaração de Conformidade - ZB5AW36 Declaração RoHS da UEDeclaração de Conformidade - ZB5AW36 Declaraç ão RoHS da ChinaDeclaração de Conformi dade - ZB5AW36 Declaração REAChDeclaração de Conformidade - ZB5AW36 Declaração RoHS da U EDecl aração de Conformidade - ZB5AW36 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AW36 Declaração R EAChDeclaração de Conformidade - ZB5AW36 Declaração RoHS da UEDeclaração de Conformidade Ambiental - ZB 5AW36 Declaração REACh| Complementar | |
| grupo principal | botão de pressão luminoso |
| código de composição elétrica | M7 of <6 contatos utilizando único blocos em montagem frontal com BA 9s |
| código de composição elétrica | M8 of <6 contatos utilizando simples e dupla blocos em montagem frontal com BA 9s |
| código de composição elétrica | M9 of <2 contatos utilizando único blocos em montagem frontal com 9s BA e transformador |
| código de composição elétrica | MF2 of <2 contatos utilizando único blocos em montagem frontal com BA 9s |
| customizable | 0 |
| Peso | 0.018 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic sub-assemblies |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| cor de lente ou tampa/operador | azul |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | não |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 32 mm |
| grupo de produto | BA9s pressionar embutido |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| grau de proteção IK | IK05 para EN 50102 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | GB 14048.5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB5 |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
| nome abreviado do dispositivo | ZB5 |
| compatibilidade do produto | BA 9s |
| perfil do operador | azul embutido, não marcado |
