VIZOR ZB5AW153
Ref: 21.15.545 Cód: ZB5AW153 Marca: SCHNEIDER

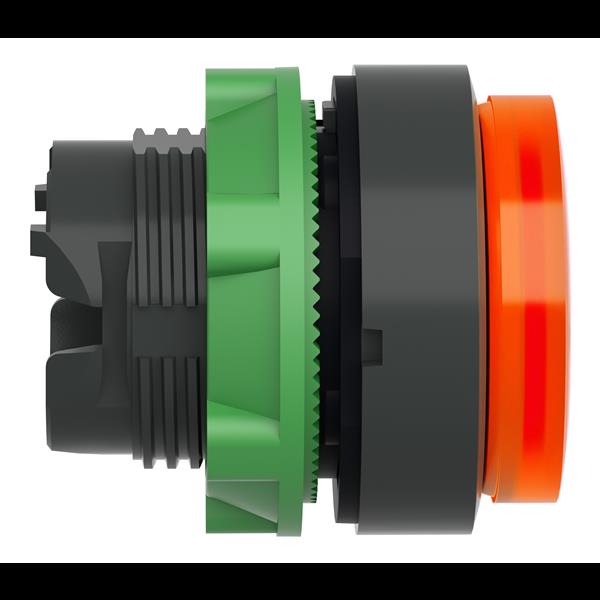

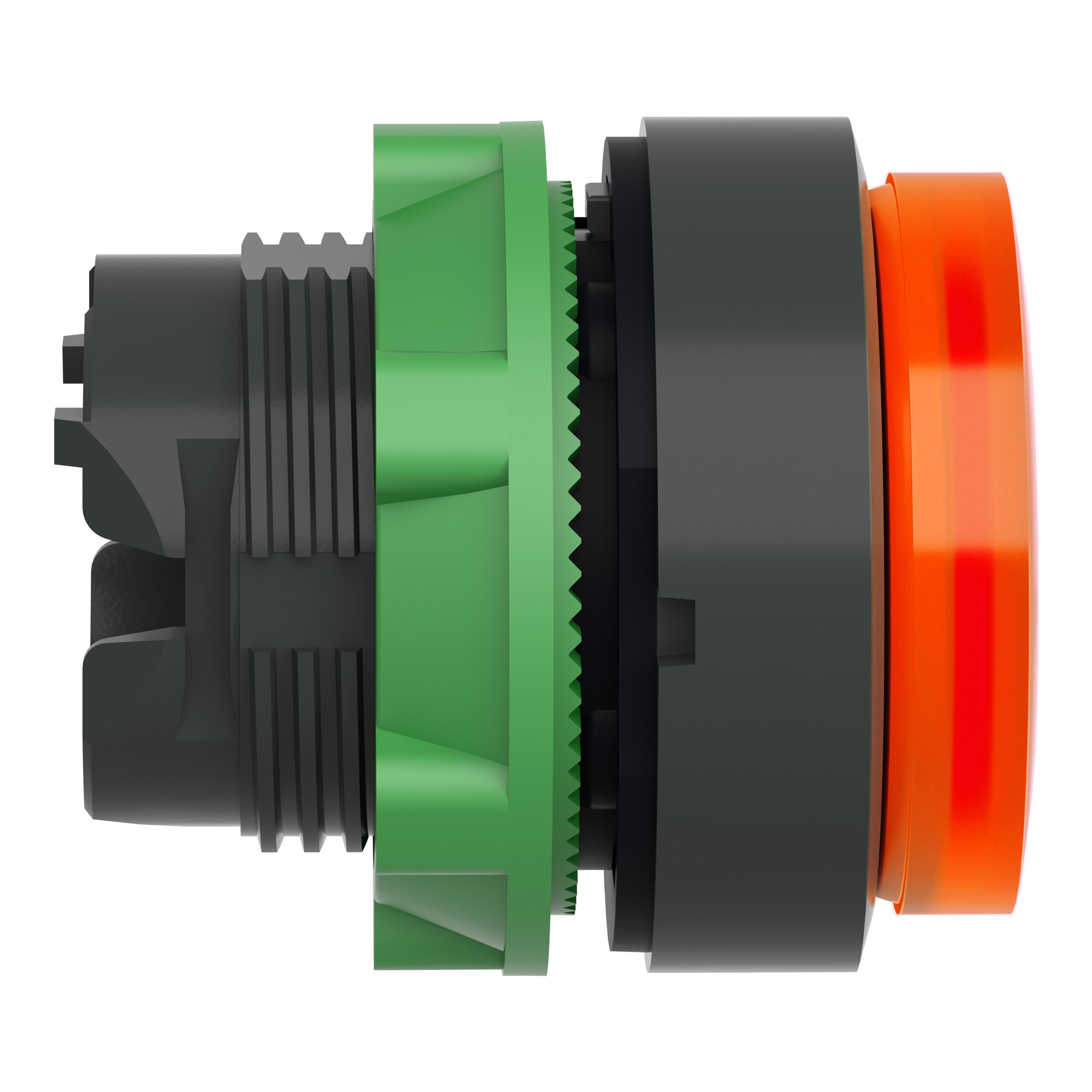

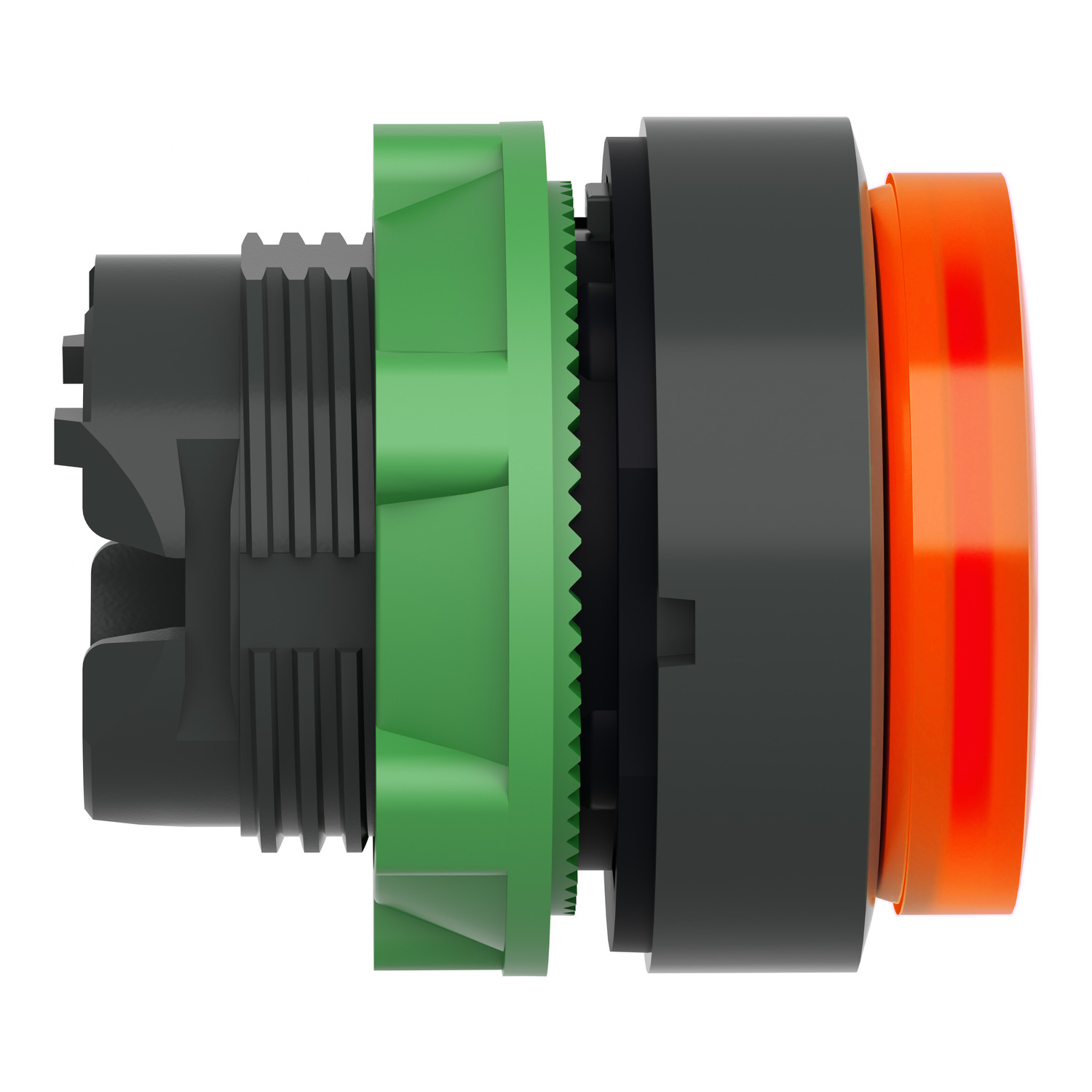

Cabeçote para botão luminoso modular Ø22mm plástico, saliente, para LED integral, laranja
O ZB5AW153 é um cabeçote de botão modular laranja saliente com LED integr
ado da linha Harmony XB5, opera com um mecanismo de retorno/impulso por mola.
Este cabeçote de botão iluminado por LED universal fornece uma interface v
ersátil para controlar suas máquinas. Ele é facilmente instalado e substit
uído em unidades completas de botões e blocos de contato compatíveis por m
eio de montagem de encaixe rápido. É claramente distinguível visualmente ?
? distância graças à cor clara e ao toque devido ao elemento saliente, min
imizando erros no controle da máquina. É resistente a impactos, à poeira,
à água e à vibração graças ao seu IP66. Possui moldura que o torna idea
l para aplicações que exigem alta resistência a impactos e vibrações. El
e foi projetado para caber em um recorte padrão de 22 mm, garantindo compati
bilidade na instalação em máquinas pré-existentes. Sua ampla faixa de tem
peraturas de operação permite versatilidade no uso do produto. Fornece alto
brilho para
fácil identificação da função e do modo de operação, mesmo em ambiente
s muito iluminados.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AW153 Declaração RoHS da ChinaDeclara? ?ão de Conformidade - ZB5AW153 Declaração REAChDeclaração de Conformidade - ZB5AW153 Declaração RoHS da UE| Complementar | |
| código de composição elétrica | M1 of <6 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M2 of <6 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MF1 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MR1 of <2 contatos utilizando único blocos em montagem posterior com LED incorporado |
| grupo principal | botão de pressão luminoso |
| customizable | 1 |
| Peso | 0.018 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic sub-assemblies |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB5AWCUST01 |
| cor de lente ou tampa/operador | laranja |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 33 mm |
| grupo de produto | pressionar saliente LED incorporado |
| Meio ambiente | |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | GB 14048.5 |
| padrões | JIS C8201-1 |
| certificações do produto | UL listado |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | CSA |
| certificações do produto | DNV |
| grau de proteção IK | IK05 para EN 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| Principal | |
| perfil do operador | laranja saliente, não marcado |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB5 |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| material do aro | dark grey plastic |
| venda por quantidade indivisível | 1 |
| nome abreviado do dispositivo | ZB5 |
| compatibilidade do produto | LED incorporado |
