VIZOR ZB5AV05
Ref: 21.15.520 Cód: ZB5AV05 Marca: SCHNEIDER

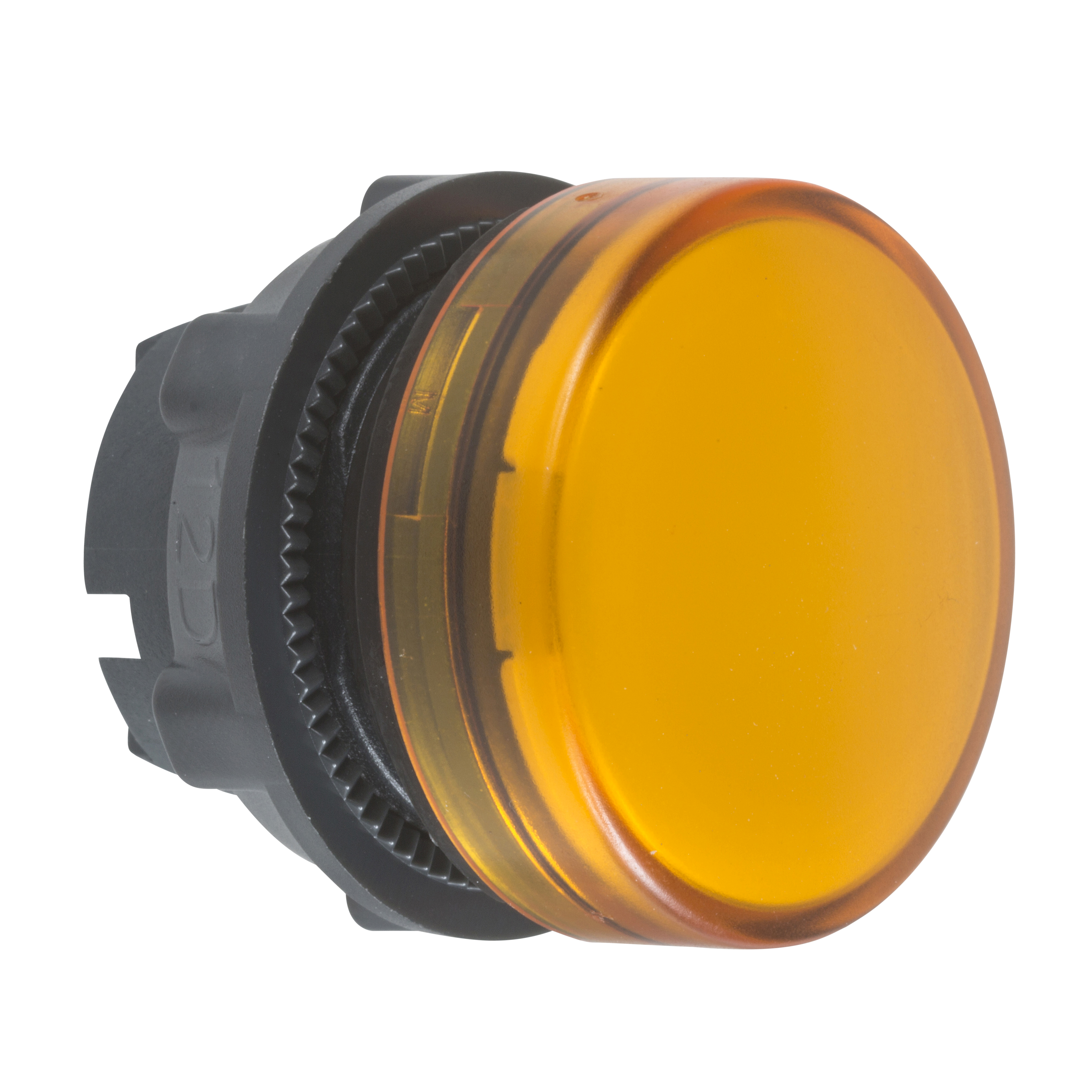

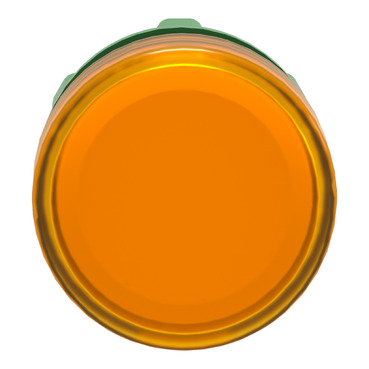

Cabeçote para sinalizador modular Ø22mm plástico, para lâmpada BA9s, laranja
O ZB5AV05 é um cabeçote para sinalizador modular laranja com lâmpada BA9s
da linha Harmony XB5. Este cabeçote para sinalizador com lâmpada BA9s foi
projetado para durar, dispensando manutenção para um indicador brilhante da
s operações do processo e da máquina. É claramente distinguível visualme
nte à distância graças à cor clara das lentes, permitindo que estados com
plexos da máquina sejam lidos rapidamente. É resistente a impactos, à poei
ra, à água e à vibração graças ao seu IP66. Possui moldura que o torna
ideal para aplicações que exigem alta resistência a impactos e vibrações
. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo com
patibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de
temperaturas de operação permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidad e - ZB5AV05 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AV05 Declaração RoHS da UEDeclaração de Conformidade - Z B5AV05 Declaração REAChDeclaração de Conformidade - ZB5AV05 Declaração RoHS da UEDeclaração de Confor midade - ZB5AV05 Declaração REAChDec laração de Conformidade - ZB5AV05 Declaração RoHS da UEDeclaração de Conformidade - ZB 5AV05 Declaração REAChDeclaração de Conformidade - ZB5AV05 Declaração RoHS da UEDeclaração de Conformidade - ZB5AV05 Declaraç? ?o REACh| Complementar | |
| grupo principal | luz piloto |
| código de composição elétrica | P3 em montagem frontal com BA 9s |
| código de composição elétrica | P4 em montagem frontal com 9s BA e transformador |
| código de composição elétrica | PF2 em montagem frontal com BA 9s |
| customizable | 1 |
| Peso | 0.018 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB5AVCUST01 |
| cor de lente ou tampa/operador | laranja |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 31 mm |
| grupo de produto | BA9s ajustados às lentes |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 para IEC 60529 |
| grau de proteção IP | IP69K para ISO 20653 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| grau de proteção IK | IK05 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB5 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | amarelo |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
| nome abreviado do dispositivo | ZB5 |
| compatibilidade do produto | BA 9s |
