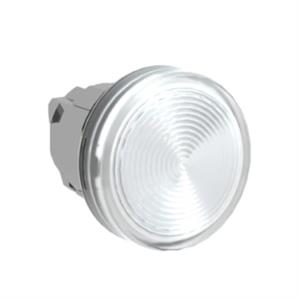

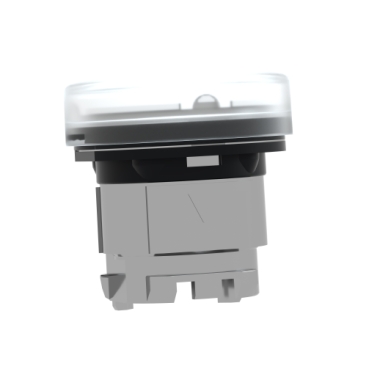

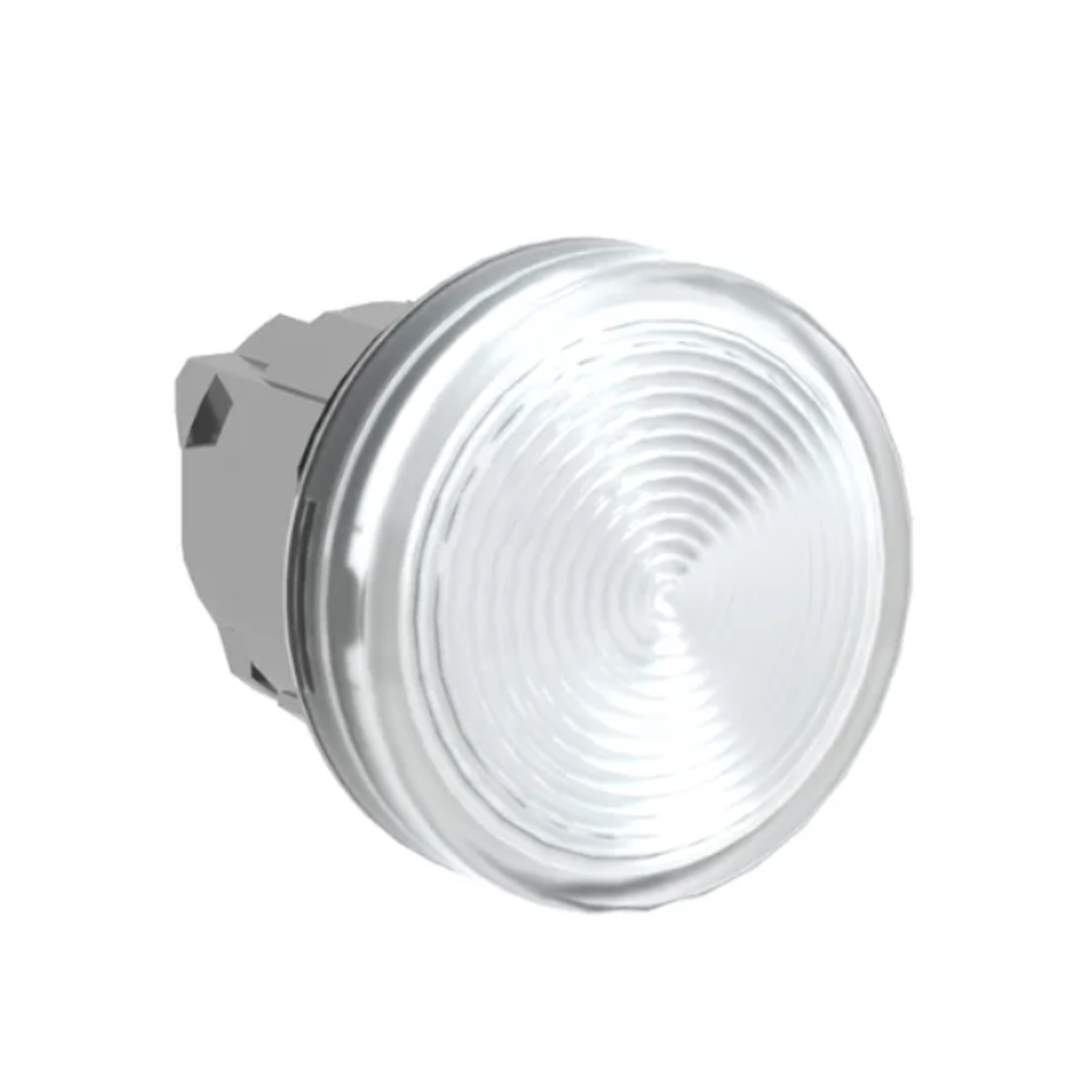

VIZOR ZB4BV07
Ref: 21.16.497 Cód: ZB4BV07 Marca: SCHNEIDER
Cabeçote para sinalizador modular Ø22mm metálico, para lâmpada BA9s, transparente
O ZB4BV07 é um cabeçote para sinalizador modular transparente com lâmpada
BA9s da linha Harmony XB4. Este cabeçote para sinalizador com lâmpada BA9s
foi projetado para durar, dispensando manutenção para um indicador brilhan
te das operações do processo e da máquina. É claramente distinguível vis
ualmente à distância graças à cor clara das lentes, permitindo que estado
s complexos da máquina sejam lidos rapidamente. É resistente a impactos, à
poeira, à água e à vibração graças ao seu IP66. Possui moldura metáli
ca, o que o torna ideal para aplicações que exigem alta resistência a impa
ctos e vibrações. Ele foi projetado para caber em um recorte padrão de 22
mm, garantindo compatibilidade na instalação em máquinas pré-existentes.
Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versa
tilidade no uso do produto.
Documentos:
Prod uct Data SheetD eclaração de Conformidade - ZB4BV07 Declaração REAChDeclaração de Conformida de - ZB4BV07 Declaração RoHS da China Declaração de Conformidade - ZB4BV07 Declaração RoHS da UEDeclaração de Conf ormidade - ZB4BV07 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV07 Declaraç? ?o RoHS da UEDeclaração d e Conformidade - ZB4BV07 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV07 Decl aração RoHS da UEDeclaração de Conformidade - ZB4BV07 Declaração RoHS da Chi naDeclaração de Conformidade - ZB4BV07 De claração RoHS da UE| Complementar | |
| grupo principal | luz piloto |
| código de composição elétrica | P3 em montagem frontal com BA 9s |
| código de composição elétrica | P4 em montagem frontal com 9s BA e transformador |
| customizable | 1 |
| Peso | 0.027 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB4BVCUST01 |
| cor de lente ou tampa/operador | transparente |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 31 mm |
| grupo de produto | BA9s ajustados às lentes |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB4 |
| tipo de produto ou componente | cabeça para luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | transparente |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| compatibilidade do produto | BA 9s |
| nome abreviado do dispositivo | ZB4 |
