VIZOR ZB4BV043
Ref: 21.16.498 Cód: ZB4BV043 Marca: SCHNEIDER

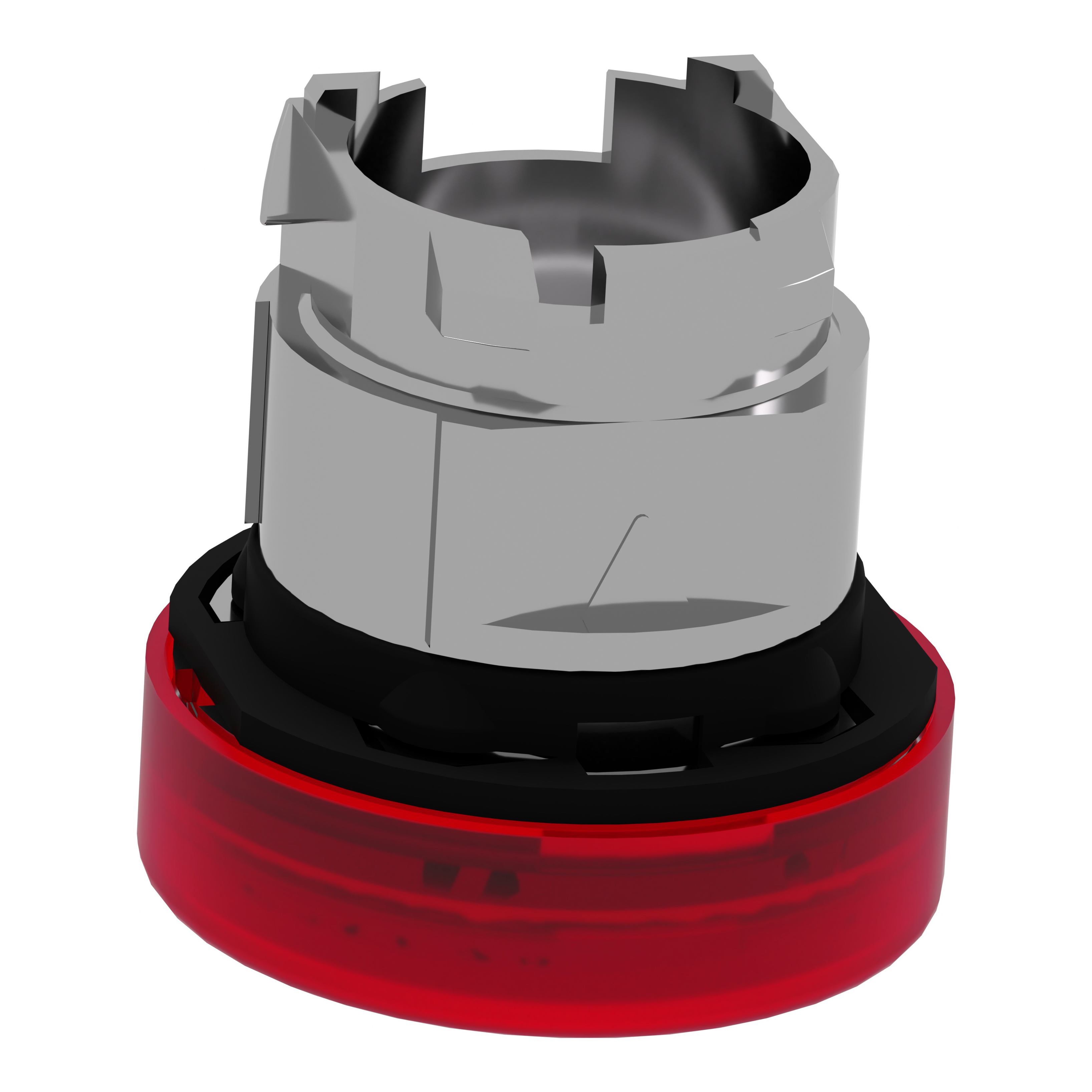

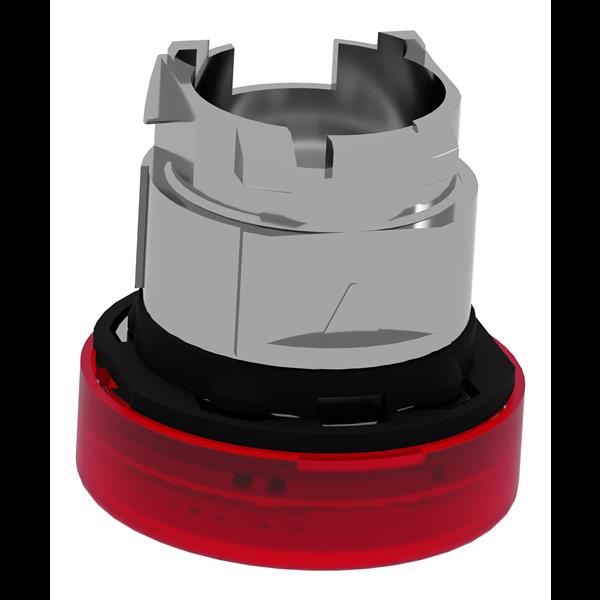

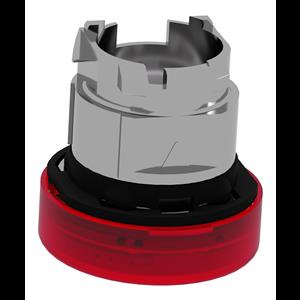

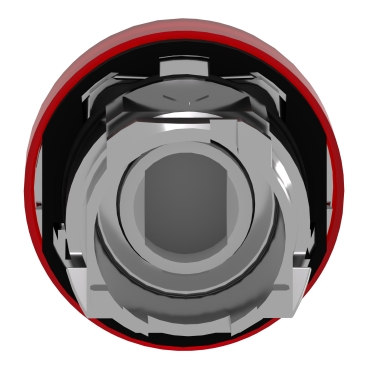

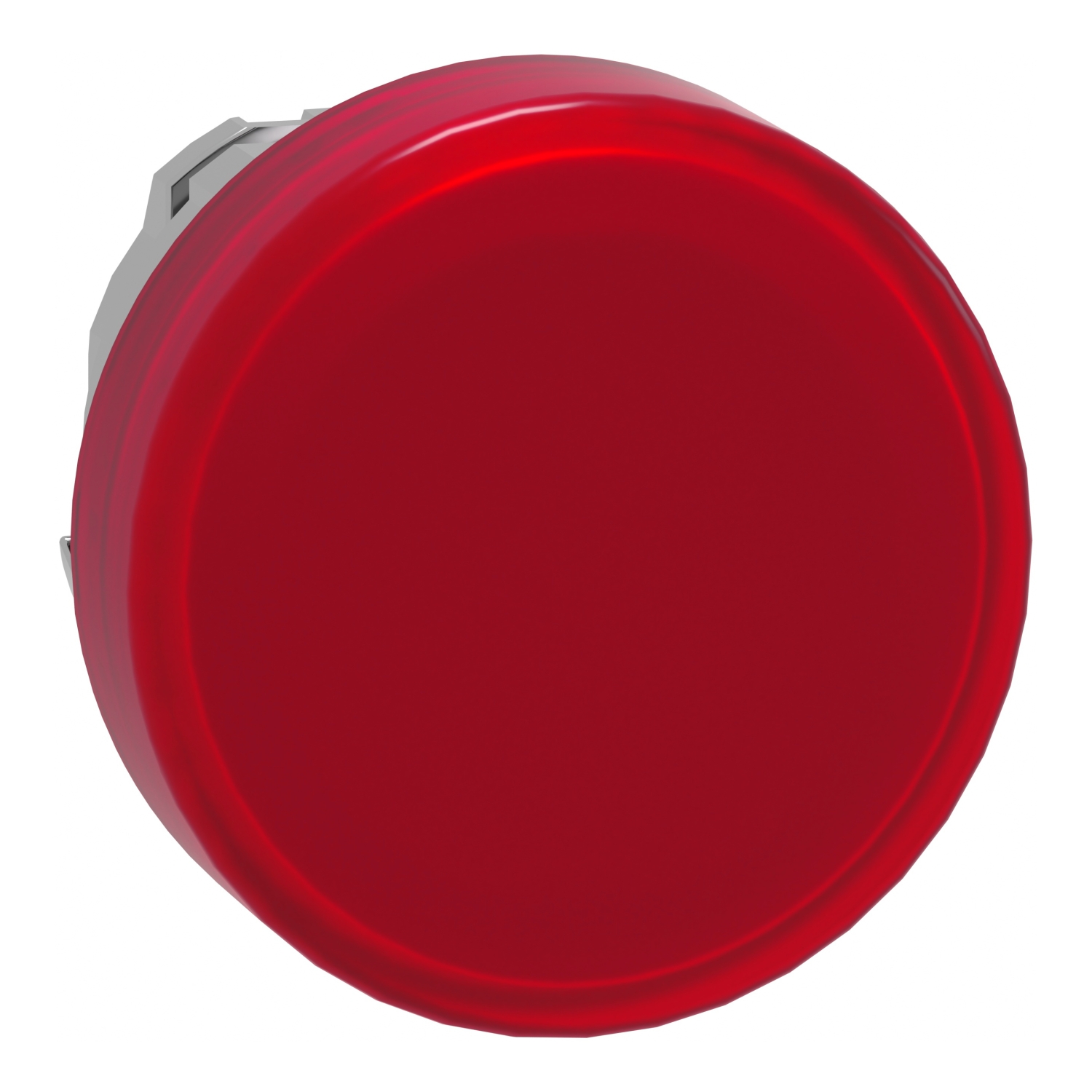

Cabeçote para sinalizador modular Ø22mm metálico, para LED integral, vermelho
O ZB4BV043 é um cabeçote para sinalizador modular vermelho com LED univers
al da linha Harmony XB4. Este cabeçote para sinalizador com LED universal fo
i projetado para durar, dispensando manutenção para um indicador brilhante
das operações do processo e da máquina. É claramente distinguível visual
mente à distância graças à cor clara das lentes, permitindo que estados c
omplexos da máquina sejam lidos rapidamente. É resistente a impactos, à po
eira, à água e à vibração graças ao seu IP66. Possui moldura metálica,
o que o torna ideal para aplicações que exigem alta resistência a impacto
s e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm,
garantindo compatibilidade na instalação em máquinas pré-existentes. Sua
ampla faixa de temperaturas de operação de -40°C a 70°C permite versatil
idade no uso do produto.
Documentos:
Produc t Data SheetDeclaração de Conformidade - ZB4BV043 Declaração RoHS da ChinaDeclaração de C onformidade - ZB4BV043 Declaração RoHS da UEDeclaração de Conformidade - ZB4BV043 Declaração REAChDeclaração de Confo rmidade - ZB4BV043 Declaração REACh| Complementar | |
| grupo de produto | LED incorporado ajustado às lentes |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | sim |
| largura total CAD | 29 mm |
| profundidade total CAD | 30 mm |
| grupo principal | luz piloto |
| código de composição elétrica | P1 em montagem frontal com LED incorporado |
| código de composição elétrica | P2 em montagem frontal com LED integral e transformador |
| customizable | 1 |
| Peso | 0.026 kg |
| altura total CAD | 29 mm |
| apresentação do dispositivo | basic element |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB4BVCUST01 |
| cor de lente ou tampa/operador | vermelho |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| tratamento de proteção | TH |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| Principal | |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB4 |
| nome abreviado do dispositivo | ZB4 |
| compatibilidade do produto | LED incorporado |
| tipo de produto ou componente | cabeça para luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | vermelho |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
