VIZOR P/BOTAO LUM. ZB4BW31

Ref: 21.16.501 Cód: ZB4BW31 Marca: Schneider Electric

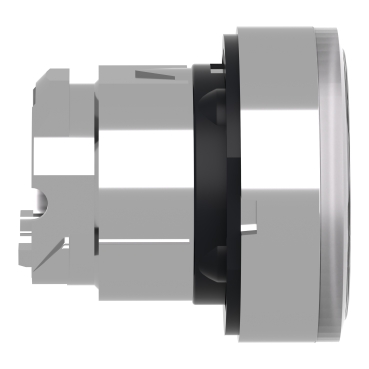

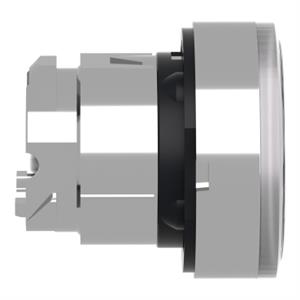

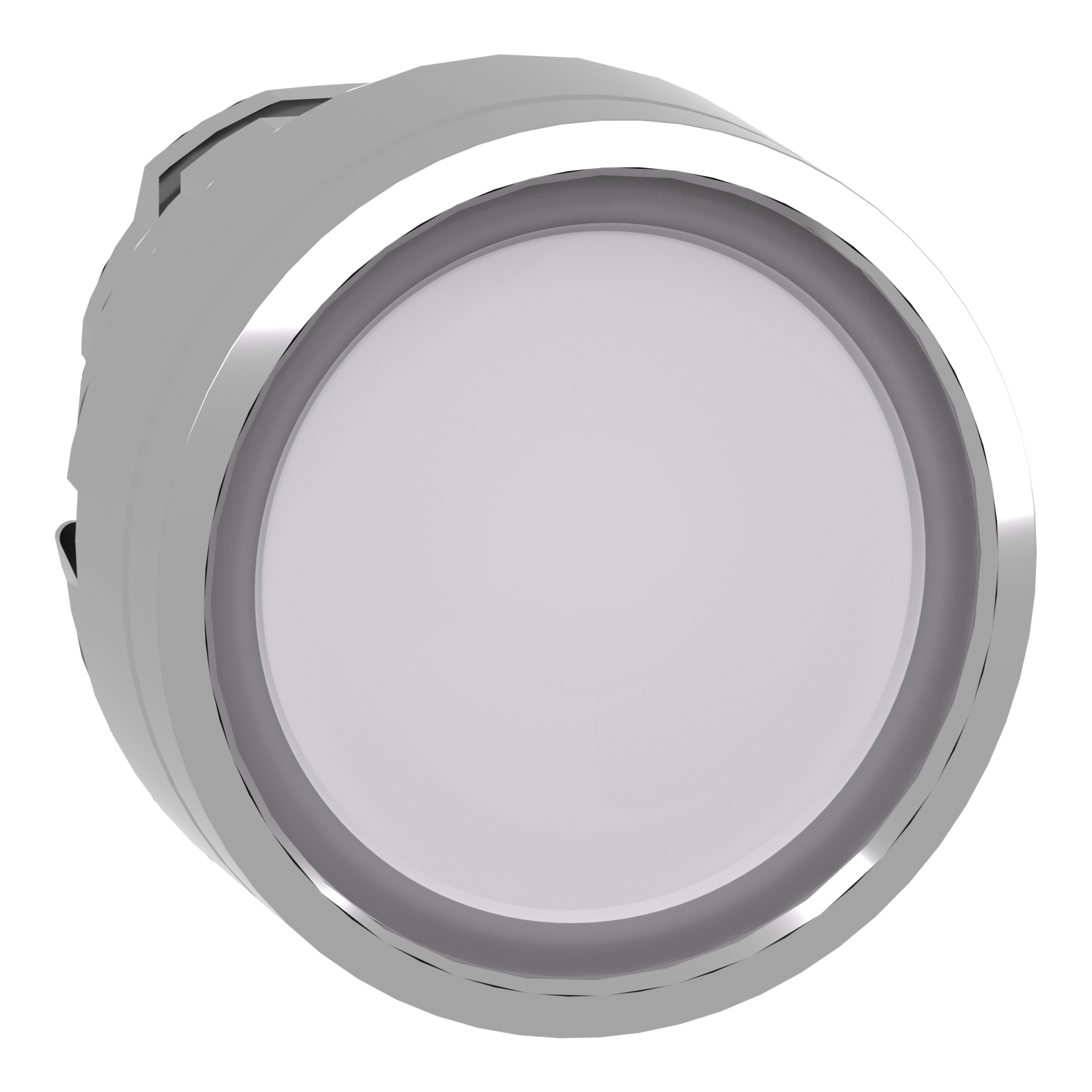

Cabeçote para botão luminoso modular Ø22mm metálico, para lâmpada BA9s, branco

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - ZB4BW31 Declaração RoHS da UE Declaração de Conformidade - ZB4BW31 Declaração REACh Declaração de Conformidade - ZB4BW31 Declaração RoHS da China

Complementar
grupo principal	botão de pressão luminoso
código de composição elétrica	M7 of <6 contatos utilizando único blocos em montagem frontal com BA 9s
código de composição elétrica	M8 of <6 contatos utilizando simples e dupla blocos em montagem frontal com BA 9s
código de composição elétrica	M9 of <2 contatos utilizando único blocos em montagem frontal com 9s BA e transformador
customizable	1
Peso	0.027 kg
altura total CAD	29 mm
apresentação do dispositivo	basic sub-assemblies
resistência a lavadora de alta pressão	7000000 Pa a 55 °C, distância : 0,1 m
GCR BRIDGE	ZB4BWCUST04
cor de lente ou tampa/operador	branco
grupo de produto	BA9s pressionar embutido
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	ZB4
sinalização	não marcado
escudo de isolamento	sim
largura total CAD	29 mm
profundidade total CAD	32 mm
Meio ambiente
tratamento de proteção	TH
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 60536
grau de proteção IP	IP66 para IEC 60529
grau de proteção IP	IP67
grau de proteção IP	IP69
grau de proteção IP	IP69K
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
certificações do produto	GL
certificações do produto	UL listado
certificações do produto	RINA
certificações do produto	DNV
certificações do produto	CSA
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	BV
grau de proteção IK	IK06 para EN 50102
temperatura ambiente do ar para funcionamento	-40-55 °C
padrões	CSA C22.2 No 14
padrões	JIS C8201-5-1
padrões	UL 508
padrões	EN/IEC 60947-1
padrões	EN/IEC 60947-5-1
padrões	EN/IEC 60947-5-5
padrões	EN/IEC 60947-5-4
padrões	JIS C8201-1
Principal
informações adicionais do operador	com lente simples
linha de produto	Harmony XB4
tipo de produto ou componente	cabeça para botão de pressão luminoso
forma da cabeça da unidade de sinalização	redondo
tipo de operador	retorno por mola
diâmetro de montagem	22 mm
tipo de cabeça	standard
material do aro	metal cromado
venda por quantidade indivisível	1
perfil do operador	branco embutido, não marcado
nome abreviado do dispositivo	ZB4
compatibilidade do produto	BA 9s
