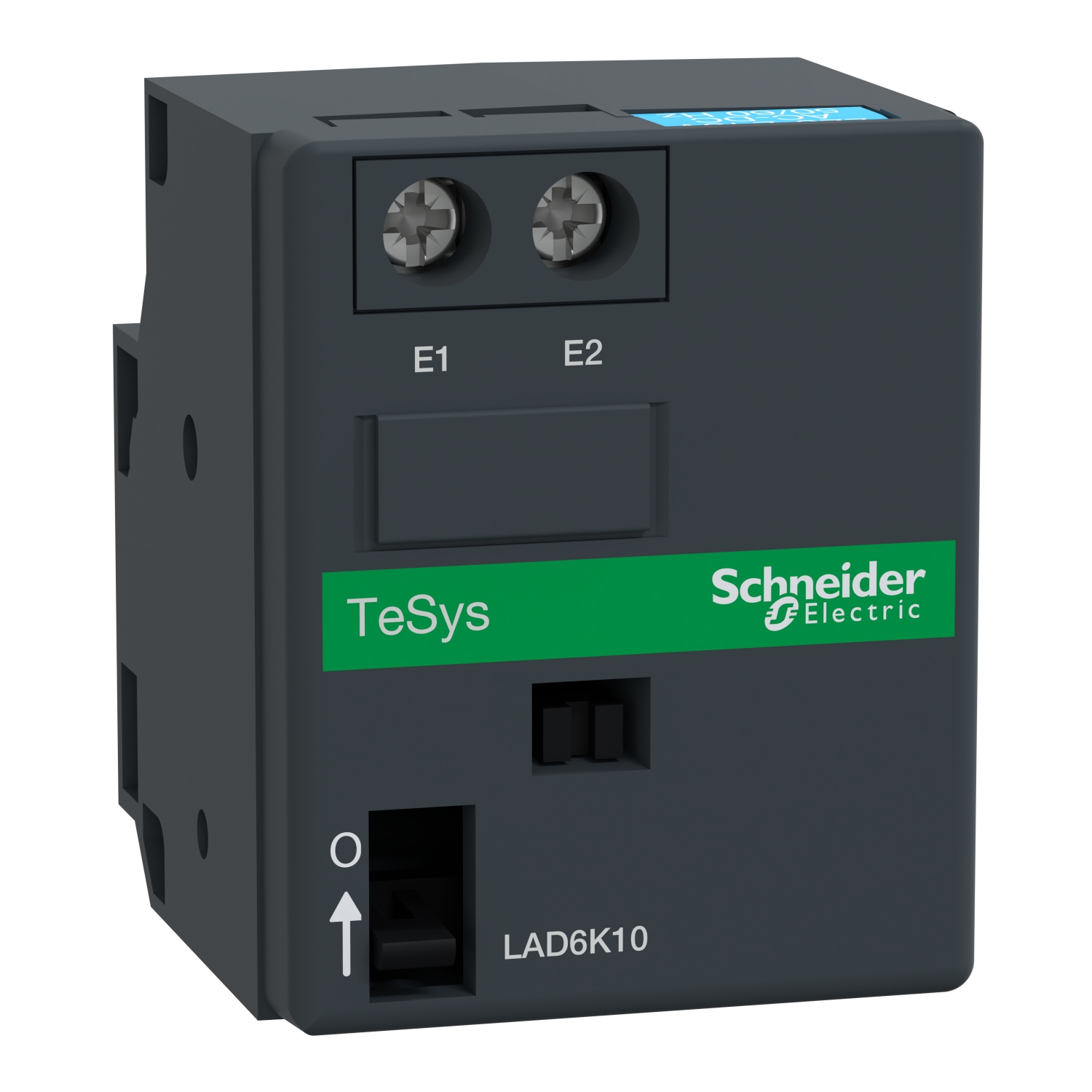

TRAVA MECANICA LAD6K10B
Ref: 21.07.089 Cód: LAD6K10B Marca: Schneider Electric
Trava mecânica Tesys Deca
Travamento mecânico Tesys Deca para contatores LC1D09-D80A, LC1DT20-DT80A e relés de controle CAD (exceto dispositivos com bobinas de baixo consumo). O travamento e destravamento elétrico é realizado aplicando um pulso de tensão de controle de 24V (> 100 ms em CA, 250 ms em CC). O desbloqueio pode ser operado manualmente. Montagem por encaixe na frente do contator e conexão por terminais de grampo parafuso. Para aplicações com altas taxas de operação até 1200 ciclos/hora. Este produto tem certificação multipadrão (IEC, UL, CSA). O travamento mecânico Tesys Deca leva o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LAD6K10B Declaração RoHS da ChinaDeclaração de Conformidade - LAD6K10B Declaração RoHS da UEDeclaração de Conformidade - LAD6K10B Declaração RoHS da UEDeclaração de Conformidade Ambiental - LAD6K10B Declaração REAChDeclaração de Conformidade Ambiental - LAD6K10B Declaração RoHS da UEDeclaração de Conformidade Ambiental - LAD6K10B Declaração RoHS da China| Complementar | |
| durabilidade mecânica | 500000 ciclos |
| no fator de carga | 10% |
| potência necessária em VA | 25 of CA circuito |
| Peso | 0.07 kg |
| local de montagem | lado da frente |
| controle de disparo | manual |
| controle de disparo | elétrico |
| maximum operating rate | 1200 cic/h |
| potência necessária em W | 30 W of CC circuito |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-5-1 |
| Meio ambiente | |
| certificações do produto | UL |
| certificações do produto | CSA |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| grau de proteção IP | IP2x para VDE 0106 |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| tratamento de proteção | TH para IEC 60068 |
| Principal | |
| tipo de produto ou componente | bloco de bloqueio mecânico |
| compatibilidade do produto | LC1D09...D38 |
| compatibilidade do produto | LC1DT20...DT40 |
| compatibilidade do produto | relés de controle TeSys D |
| compatibilidade do produto | LC1D40A...D65A |
| compatibilidade do produto | LC1DT60A...DT80A |
| gama | TeSys |
| linha de produto | TeSys D |
| linha de produto | relé de controle TeSys d |
| tensão de circuito de controle | 24 V CC |
| tensão de circuito de controle | 24 V CA 50/60 Hz |
