SOFT START ATS480D75Y

Ref: 21.63.008 Cód: SOFT START ATS480D75Y

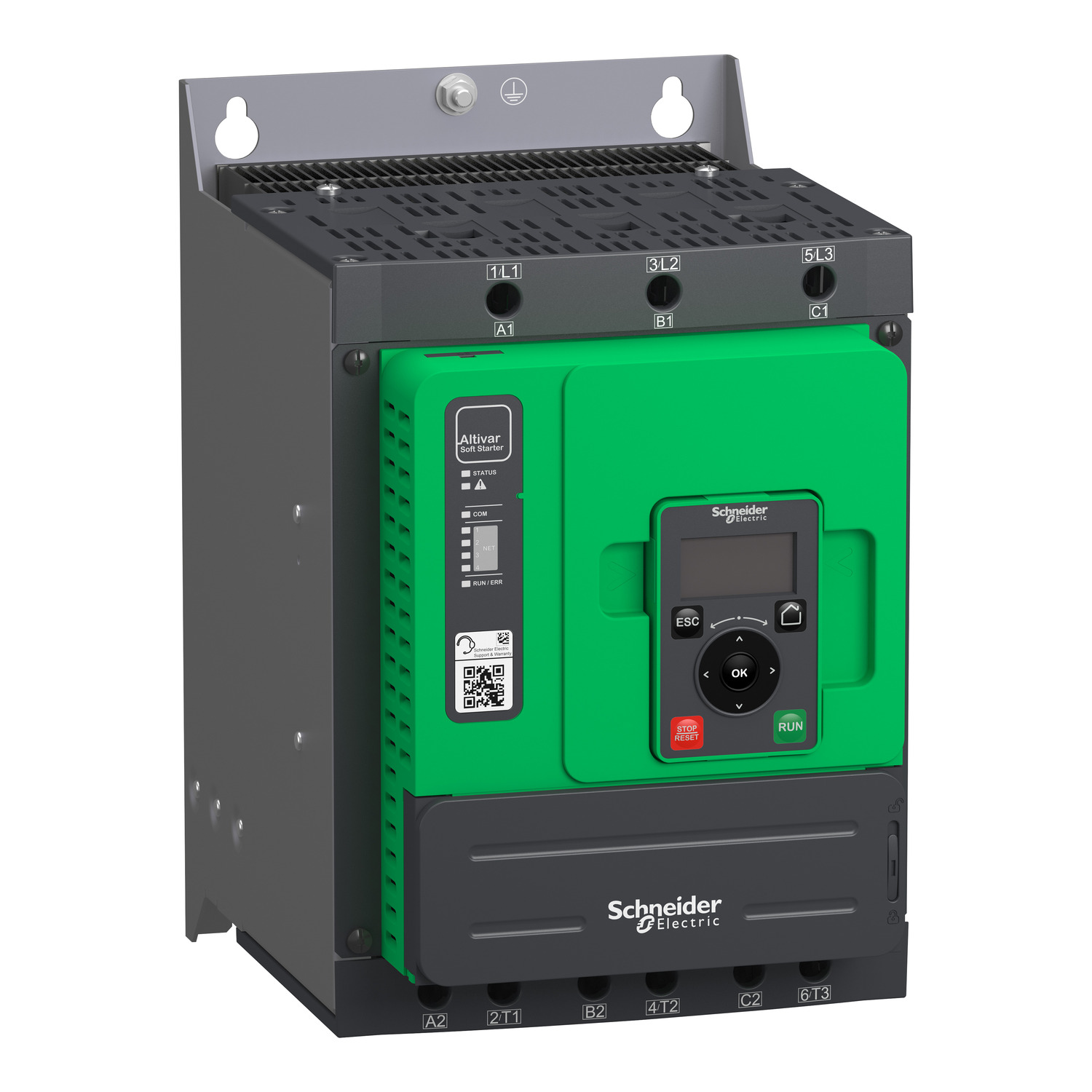

Partida suave eletrônica ATS48 - 75 A - 230-415 VAC

Descrição
Caracteristicas Técnicas

As Soft Starters ATS48 oferecem um alto desempenho com seu Sistema de Contro le de Torque (TCS) para acelerações e desacelerações controladas, melhora ndo continuamente a operação, reduzindo o estresse mecânico e hidráulico e limitando a perda de energia, além de prolongar a vida útil da motor. O m odelo ATS48D75Q, em regime HD, funciona com potência de 30kW, corrente de 62 A e possui alimentação trifásica de 230...415Vac. Já em regime de ND, sua potência é de 37kW, com corrente de saída de 75A e alimentação trifási ca de 230...415Vac. Este produto possui rede comunicação incorporada (Modbu s RTU), além de possuir proteção em todos os níveis: do motor, da máquin a e da aplicação, e também conta com função de proteção de cavitação Além disso, possibilitam o controle da partida e parada de diversos motores em cascata com somente uma Soft Starter ATS48!

Documen tos:

Product Data Sheet Declaração de Conformidade - ATS48D75Q Declaração RoHS da UE Declaração de Conformidade - ATS48D75Q Declaração RoHS da China< /a>

Complementar
posição de operação	vertical +/- 10 graus
corrente definida de fábrica	69 A
saída de precisão absoluta	+/- 5 %
largura	190 mm
taxa de transmissão	4800, 9600 ou 19200 bps
profundidade	235 mm
lógica de entrada digital	lógica positiva Parada, Execução, LI3, LI4 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA
tipo de proteção	falha de fase: linha
tipo de proteção	proteção térmica: motor
tipo de proteção	proteção térmica: acionador
sentido de montagem	com dissipador
frequência de alimentação	50..0,60 Hz - 5...5 %
tipo de saída digital	(LO1 saída lógica 0 V configurável comum
tipo de saída digital	(LO2 saída lógica 0 V configurável comum
tipo de saída digital	(R1 saídas de relé relé de falha não
tipo de saída digital	(R2 saídas de relé fim do relé de inicialização não
tipo de saída digital	(R3 saídas de relé motor ligado não
conexão do dispositivo	para os terminais delta do motor
conexão do dispositivo	na linha de alimentação do motor
frequência da rede	47,5...63 Hz
sinalização	CE
tensão de circuito de controle	220 - 15% a 415 + 10%, 50/60 Hz
altura	290 mm
tipo da saída analógica	saída de corrente SA: 0-20 mA ou 4-20 mA, Impedância <500 Ohm
corrente de comutação máxima	saída lógica 0.2 A a 30 V CC
corrente de comutação máxima	saídas de relé 1.8 A a 230 V CA indutivo carga, cos phi = 0,5 20 ms
corrente de comutação máxima	saídas de relé 1.8 A a 30 V CC indutivo carga, cos phi = 0,5 20 ms
tensão de entrada digital	24 V <= 30 V
power range	15-25 kW a 200-240 V trifásico
power range	30-50 kW a 200-240 V trifásico
power range	30-50 kW a 380-440 V trifásico
power range	55-100 kW a 380-440 V trifásico
Peso	8.3 kg
corrente de irrupção da alimentação	0,4...1,3 Icl ajustável
dispositivo instalado	31
tipo de conector	1 RJ45
motor starter type	soft starter
ligação para comunicação de dados	série
função disponível	derivação externa (opcional)
número de saída digital	2
consumo do circuito de controle	30 W
protocolo da porta de comunicação	Modbus
limites de tensão de alimentação	195-456 V
tipo de entrada digital	PTC, 750 Ohm a 25 °C
tipo de entrada digital	(Parada, Execução, LI3, LI4 lógica, <= 8 mA 4300 Ohm
corrente de comutação mínima	10 mA a 6 V CC of saídas de relé
interface física	multidrop RS485
tipo de resfriamento	convecção forçada
número de entrada digital	5
Meio ambiente
umidade relativa	0-95 % sem condensação ou goteira para EN/IEC 60068-2-3
temperatura ambiente do ar para armazenamento	-25-70 °C
nível de ruído	58 dB
graus de poluição	nível 3 para IEC 60664-1
compatibilidade eletromagnética	emissões guiadas e irradiadas nível A para IEC 60947-4-2
compatibilidade eletromagnética	emissões guiadas e irradiadas nível B para IEC 60947-4-2
compatibilidade eletromagnética	ondas oscilatórias amortecidas nível 3 para IEC 61000-4-12
compatibilidade eletromagnética	descarga eletroestática nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	imunidade a rajadas elétricas nível 4 para IEC 61000-4-4
compatibilidade eletromagnética	imunidade a interferência radioelétrica irradiada nível 3 para IEC 61000-4-3
compatibilidade eletromagnética	impulso de tensão/corrente nível 3 para IEC 61000-4-5
temperatura ambiente do ar para funcionamento	40-60 °C (com degradação de corrente de 2% por °C)
temperatura ambiente do ar para funcionamento	-10-40 °C (sem)
resistência ao choque	15 gn of 11 ms para EN/IEC 60068-2-27
resistência à vibração	1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6
resistência à vibração	1.5 mm (f = 2-13 Hz) para EN/IEC 60068-2-6
padrões	EN/IEC 60947-4-2
altitude de funcionamento	<= 1000 m sem
altitude de funcionamento	> 1000...2000 m com degradação atual de 2,2% por 100 m adicionais
certificações do produto	DNV
certificações do produto	GOST
certificações do produto	UL
certificações do produto	NOM 117
certificações do produto	CCC
certificações do produto	CSA
certificações do produto	C-Tick
certificações do produto	TCF
certificações do produto	SEPRO
Principal
grau de proteção IP	IP20
nome abreviado do dispositivo	ATS48
linha de produto	Altistart 48
destino do produto	motores assíncronos
tipo de produto ou componente	acionador suave
tensão nominal de fornecimento [Us]	230...415 V - 15...10 %
aplicação específica do produto	heavy duty industry and pumps
categoria de uso	CA -53A
classificação inicial IcL	75 A of ligação na linha de alimentação do motor para aplicações pesadas
classificação inicial IcL	75 A of ligação na linha de alimentação do motor para aplicações padrão
classificação inicial IcL	130 A of conexão aos terminais delta do motor para aplicações pesadas
classificação inicial IcL	130 A of conexão aos terminais delta do motor para aplicações padrão
tipo de início	iniciar com controle de torque (corrente limitada a 5 In)
alimentação do motor kW	55 kW a 400 V conexão aos terminais delta do motor para aplicações padrão
alimentação do motor kW	55 kW a 400 V conexão aos terminais delta do motor para aplicações pesadas
alimentação do motor kW	15 kW a 230 V ligação na linha de alimentação do motor para aplicações pesadas
alimentação do motor kW	18.5 kW a 230 V ligação na linha de alimentação do motor para aplicações padrão
alimentação do motor kW	30 kW a 230 V conexão aos terminais delta do motor para aplicações pesadas
alimentação do motor kW	30 kW a 400 V ligação na linha de alimentação do motor para aplicações pesadas
alimentação do motor kW	37 kW a 230 V conexão aos terminais delta do motor para aplicações padrão
alimentação do motor kW	37 kW a 400 V ligação na linha de alimentação do motor para aplicações padrão
dissipação de alimentação em W	201 W para aplicações pesadas
dissipação de alimentação em W	245 W para aplicações padrão
