SOFT START ATS480D38Y / ATS48D38Q
Ref: 21.63.005 Cód: SOFT START ATS480D38Y / ATS48D38Q

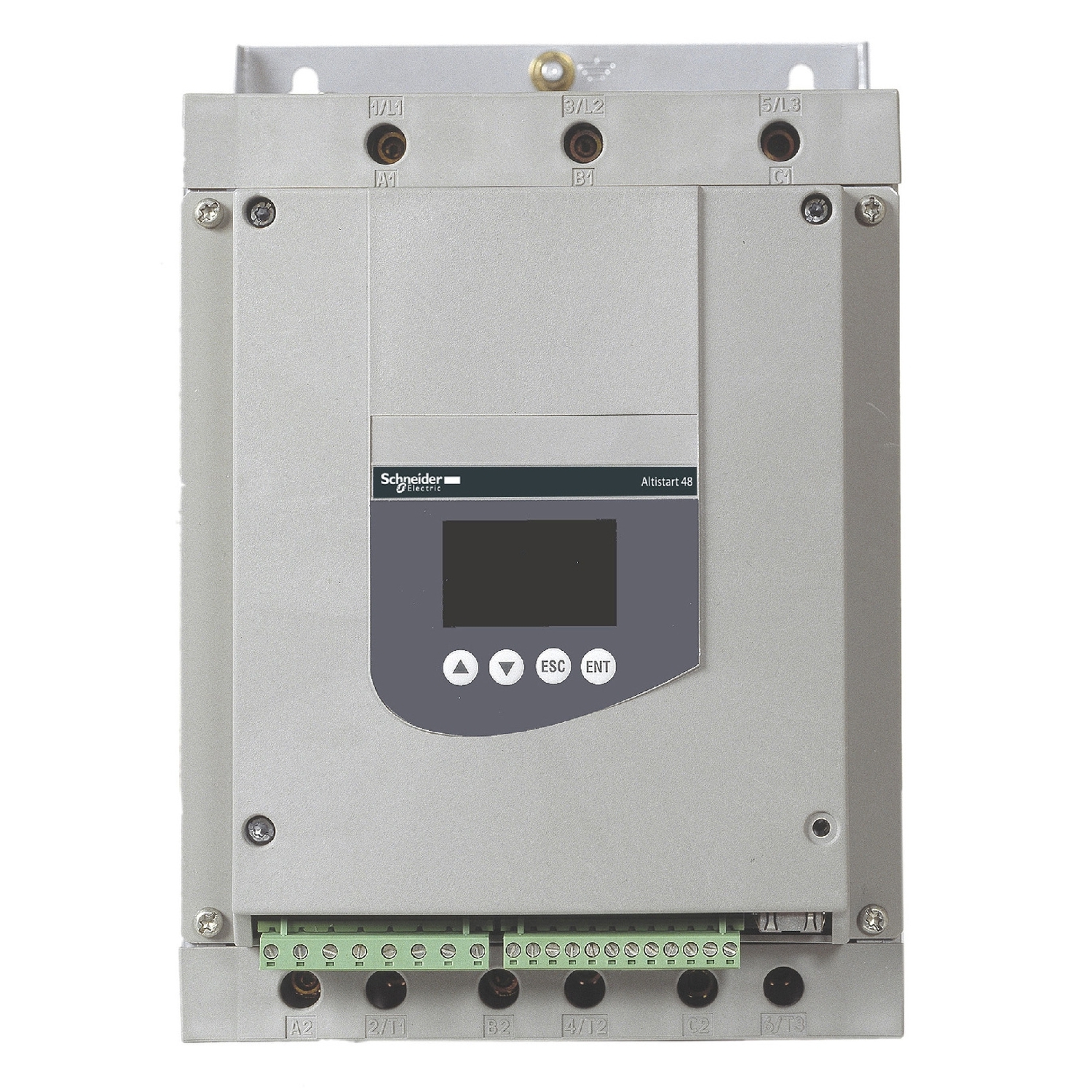

As Soft Starters ATS48 oferecem um alto desempenho com seu Sistema de Contro
le de Torque (TCS) para acelerações e desacelerações controladas, melhora
ndo continuamente a operação, reduzindo o estresse mecânico e hidráulico
e limitando a perda de energia, além de prolongar a vida útil da motor. O m
odelo ATS48D38Q, em regime HD, funciona com potência de 15kW, corrente de 32
A e possui alimentação trifásica de 230...415Vac. Já em regime de ND, sua
potência é de 18,5kW, com corrente de saída de 38A e alimentação trifá
sica de 230...415Vac. Este produto possui rede comunicação incorporada (Mod
bus RTU), além de possuir proteção em todos os níveis: do motor, da máqu
ina e da aplicação, e também conta com função de proteção de cavitaç?
?o Além disso, possibilitam o controle da partida e parada de diversos motor
es em cascata com somente uma Soft Starter ATS48!
Docum entos:
Product Data SheetDeclaração de Conformidade - ATS48D38Q Declaração RoHS da ChinaDeclaração de Conformidade - ATS48D38Q Declaração RoHS da U EDeclaração de Conformidade Ambie ntal - ATS48D38Q Declaração RoHS da UE| Complementar | |
| número de entrada digital | 5 |
| sentido de montagem | com dissipador |
| frequência de alimentação | 50..0,60 Hz - 5...5 % |
| tipo de saída digital | (LO1 saída lógica 0 V configurável comum |
| tipo de saída digital | (LO2 saída lógica 0 V configurável comum |
| tipo de saída digital | (R1 saídas de relé relé de falha não |
| tipo de saída digital | (R2 saídas de relé fim do relé de inicialização não |
| tipo de saída digital | (R3 saídas de relé motor ligado não |
| tipo da saída analógica | saída de corrente SA: 0-20 mA ou 4-20 mA, Impedância <500 Ohm |
| corrente de comutação máxima | saída lógica 0.2 A a 30 V CC |
| corrente de comutação máxima | saídas de relé 1.8 A a 230 V CA indutivo carga, cos phi = 0,5 20 ms |
| corrente de comutação máxima | saídas de relé 1.8 A a 30 V CC indutivo carga, cos phi = 0,5 20 ms |
| tensão de entrada digital | 24 V <= 30 V |
| conexão do dispositivo | para os terminais delta do motor |
| conexão do dispositivo | na linha de alimentação do motor |
| frequência da rede | 47,5...63 Hz |
| tensão de circuito de controle | 220 - 15% a 415 + 10%, 50/60 Hz |
| altura | 275 mm |
| power range | 15-25 kW a 200-240 V trifásico |
| power range | 30-50 kW a 380-440 V trifásico |
| power range | 7-11 kW a 200-240 V trifásico |
| power range | 15-25 kW a 380-440 V trifásico |
| Peso | 4.9 kg |
| corrente de irrupção da alimentação | 0,4...1,3 Icl ajustável |
| dispositivo instalado | 31 |
| tipo de conector | 1 RJ45 |
| motor starter type | soft starter |
| ligação para comunicação de dados | série |
| função disponível | derivação externa (opcional) |
| número de saída digital | 2 |
| consumo do circuito de controle | 30 W |
| protocolo da porta de comunicação | Modbus |
| limites de tensão de alimentação | 195-456 V |
| tipo de entrada digital | PTC, 750 Ohm a 25 °C |
| tipo de entrada digital | (Parada, Execução, LI3, LI4 lógica, <= 8 mA 4300 Ohm |
| corrente de comutação mínima | 10 mA a 6 V CC of saídas de relé |
| interface física | multidrop RS485 |
| sinalização | CE |
| tipo de resfriamento | convecção forçada |
| posição de operação | vertical +/- 10 graus |
| corrente definida de fábrica | 35 A |
| saída de precisão absoluta | +/- 5 % |
| largura | 160 mm |
| taxa de transmissão | 4800, 9600 ou 19200 bps |
| profundidade | 190 mm |
| lógica de entrada digital | lógica positiva Parada, Execução, LI3, LI4 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA |
| tipo de proteção | falha de fase: linha |
| tipo de proteção | proteção térmica: motor |
| tipo de proteção | proteção térmica: acionador |
| Meio ambiente | |
| umidade relativa | 0-95 % sem condensação ou goteira para EN/IEC 60068-2-3 |
| resistência à vibração | 1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1.5 mm (f = 2-13 Hz) para EN/IEC 60068-2-6 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| nível de ruído | 52 dB |
| graus de poluição | nível 3 para IEC 60664-1 |
| padrões | EN/IEC 60947-4-2 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas nível A para IEC 60947-4-2 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas nível B para IEC 60947-4-2 |
| compatibilidade eletromagnética | ondas oscilatórias amortecidas nível 3 para IEC 61000-4-12 |
| compatibilidade eletromagnética | descarga eletroestática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade a rajadas elétricas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | imunidade a interferência radioelétrica irradiada nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | impulso de tensão/corrente nível 3 para IEC 61000-4-5 |
| temperatura ambiente do ar para funcionamento | 40-60 °C (com degradação de corrente de 2% por °C) |
| temperatura ambiente do ar para funcionamento | -10-40 °C (sem) |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| certificações do produto | UL |
| certificações do produto | C-Tick |
| certificações do produto | TCF |
| certificações do produto | DNV |
| certificações do produto | NOM 117 |
| certificações do produto | CSA |
| certificações do produto | SEPRO |
| certificações do produto | CCC |
| certificações do produto | GOST |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | > 1000...2000 m com degradação atual de 2,2% por 100 m adicionais |
| Principal | |
| grau de proteção IP | IP20 |
| aplicação específica do produto | heavy duty industry and pumps |
| tipo de produto ou componente | acionador suave |
| linha de produto | Altistart 48 |
| destino do produto | motores assíncronos |
| alimentação do motor kW | 7.5 kW a 230 V ligação na linha de alimentação do motor para aplicações pesadas |
| alimentação do motor kW | 9 kW a 230 V ligação na linha de alimentação do motor para aplicações padrão |
| alimentação do motor kW | 15 kW a 230 V conexão aos terminais delta do motor para aplicações pesadas |
| alimentação do motor kW | 15 kW a 400 V ligação na linha de alimentação do motor para aplicações pesadas |
| alimentação do motor kW | 18.5 kW a 230 V conexão aos terminais delta do motor para aplicações padrão |
| alimentação do motor kW | 18.5 kW a 400 V ligação na linha de alimentação do motor para aplicações padrão |
| alimentação do motor kW | 22 kW a 400 V conexão aos terminais delta do motor para aplicações pesadas |
| alimentação do motor kW | 30 kW a 400 V conexão aos terminais delta do motor para aplicações padrão |
| dissipação de alimentação em W | 116 W para aplicações padrão |
| dissipação de alimentação em W | 99 W para aplicações pesadas |
| tensão nominal de fornecimento [Us] | 230...415 V - 15...10 % |
| categoria de uso | CA -53A |
| classificação inicial IcL | 38 A of ligação na linha de alimentação do motor para aplicações pesadas |
| classificação inicial IcL | 38 A of ligação na linha de alimentação do motor para aplicações padrão |
| classificação inicial IcL | 66 A of conexão aos terminais delta do motor para aplicações pesadas |
| classificação inicial IcL | 66 A of conexão aos terminais delta do motor para aplicações padrão |
| tipo de início | iniciar com controle de torque (corrente limitada a 5 In) |
| nome abreviado do dispositivo | ATS48 |
