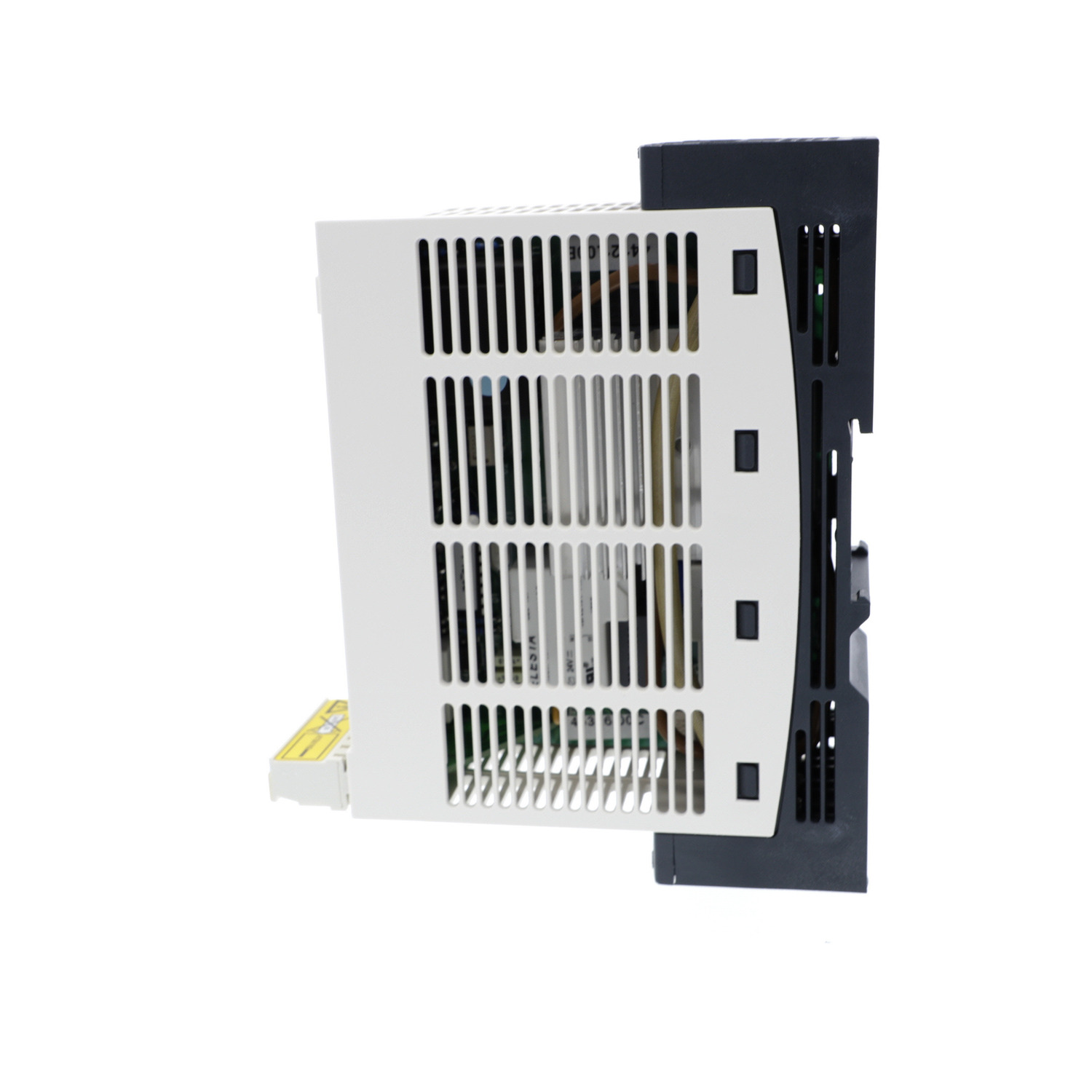

SOFT START ATS01N232QN
Ref: 21.63.100 Cód: ATS01N232QN Marca: Schneider Electric
Partida suave eletrônica ATS01 - 32 A - 380-415 VAC
As Soft Starters ATS01 permitem uma partida e parada suave, evitando tensões mecânicas e prolongando a vida útil da máquina. As mesmas foram projetadas para atender máquinas simples, como transportadores, bombas, ventiladores, compressores, portas e portões automáticos. O modelo ATS01N232QN, pode alimentar motores com corrente de até 32A, possui alimentação trifásica de 380...415Vac, funciona com potência de até 15kW/20CV.
Documentos:
Product Data SheetDeclaração de Conformidade - ATS01N232QN Declaração RoHS da UEDeclaração de Conformidade - ATS01N232QN Declaração REAChDeclaração de Conformidade - ATS01N232QN Declaração RoHS da ChinaDeclaração de Conformidade - ATS01N232QN Declaração RoHS da ChinaDeclaração de Conformidade - ATS01N232QN Declaração RoHS da ChinaDeclaração de Conformidade - ATS01N232QN Declaração RoHS da China| Complementar | |
| tensão de circuito de controle | incorporado no acionador |
| altura | 154 mm |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - rígido 1 1..0,10 mm² AWG 8 circuito de potência |
| conexão elétrica | conector de parafuso - flexível sem ponta do cabo 2 0,5...1,5 mm² AWG 16 circuito de controle |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - flexível com extremidade do cabo 1 1..0,6 mm² AWG 10 circuito de potência |
| conexão elétrica | conector de parafuso - rígido 1 0.5...2.5 mm² AWG 14 circuito de controle |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - rígido 2 1..0,6 mm² AWG 10 circuito de potência |
| conexão elétrica | conector de parafuso - rígido 2 0.5...1 mm² AWG 17 circuito de controle |
| conexão elétrica | conector de parafuso - flexível com extremidade do cabo 1 0,5...1,5 mm² AWG 16 circuito de controle |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - flexível sem ponta do cabo 1 1.5...10 mm² AWG 8 circuito de potência |
| conexão elétrica | conector de parafuso - flexível sem ponta do cabo 1 0.5...2.5 mm² AWG 14 circuito de controle |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - flexível com extremidade do cabo 2 1..0,6 mm² AWG 10 circuito de potência |
| conexão elétrica | terminal de braçadeira de parafuso de 4 mm - flexível sem ponta do cabo 2 1.5...6 mm² AWG 10 circuito de potência |
| frequência da rede | 47,5...63 Hz |
| tensão de entrada digital | 24..0,40 V |
| corrente de comutação máxima | saídas de relé: 2 A a 250 V CA cos phi = 0,5 e L/R = 20 ms indutivo carga |
| corrente de comutação máxima | saídas de relé: 2 A a 30 V CC cos phi = 0,5 e L/R = 20 ms indutivo carga |
| símbolo de tempo de desaceleração | ajustável de 1 a 10 s |
| tensão de saída digital | 24 V (limites de Tensão: 6..0,30 V lógica de coletor aberto |
| power range | 15-25 kW a 380-440 V trifásico |
| sinalização | CE |
| Peso | 0.56 kg |
| corrente de saída digital | 2 A CC-13 |
| corrente de saída digital | 12/31/1899 03:00:00 CA-15 |
| motor starter type | soft starter |
| função disponível | derivação integrada |
| limites de tensão de alimentação | 342-456 V |
| hora de início | ajustável de 1 a 10 s |
| hora de início | 1 s / 50 |
| hora de início | 10 s / 5 |
| hora de início | 5 s / 10 |
| corrente de comutação mínima | 10 mA a 6 V CC of saídas de relé |
| tensão de saída | <= tensão da fonte de alimentação |
| posição de operação | vertical +/- 10 graus |
| tipo de visor | 1 LED (verde) of acionador ligado |
| tipo de visor | 1 LED (amarelo) of tensão nominal atingida |
| largura | 45 mm |
| profundidade | 131 mm |
| lógica de entrada digital | positivo LI1, LI2, BOOST no Estado 0: < 5 V e <= 0.2 mA no Estado 1: > 13 V, >= 0.5 mA |
| torque de início | 30...80% de torque inicial de motor conectado diretamente à linha de alimentação |
| sentido de montagem | com dissipador |
| compatibilidade de gama | ATS01N2 |
| torque de aperto | 0.5-0.5 N.m |
| torque de aperto | 1.9-2.5 N.m |
| frequência de alimentação | 50..0,60 Hz - 5...5 % |
| tipo de saída digital | lógica de coletor aberto LO1 fim do sinal de inicialização |
| tipo de saída digital | saídas de relé R1A, R1C não |
| tipo de entrada digital | lógica (LI1, LI2, BOOST funções de parada, execução e aumento na inicialização <= 8 mA 27 kOhm |
| Meio ambiente | |
| graus de poluição | 2 para EN/IEC 60947-4-2 |
| grau de proteção IP | IP20 |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | > 1000 m com degradação atual de 2,2% por 100 m adicionais |
| temperatura ambiente do ar para armazenamento | -25-70 °C para EN/IEC 60947-4-2 |
| umidade relativa | 5-95 % sem condensação ou goteira para EN/IEC 60068-2-3 |
| resistência à vibração | 1 gn (f = 13-150 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1,5 mm pico-a-pico (f = 3-13 Hz) para EN/IEC 60068-2-6 |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| padrões | EN/IEC 60947-4-2 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas nível B para CISPR 11 |
| compatibilidade eletromagnética | imunidade a rajadas elétricas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | imunidade a interferência radioelétrica irradiada nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | microcortes e flutuação de tensão para IEC 61000-4-11 |
| compatibilidade eletromagnética | impulso de tensão/corrente nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas nível B para IEC 60947-4-2 |
| compatibilidade eletromagnética | ondas oscilatórias amortecidas nível 3 para IEC 61000-4-12 |
| compatibilidade eletromagnética | descarga eletroestática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade EMC para EN 50082-1 |
| compatibilidade eletromagnética | imunidade EMC para EN 50082-2 |
| compatibilidade eletromagnética | harmônico para IEC 1000-3-2 |
| compatibilidade eletromagnética | harmônico para IEC 1000-3-4 |
| compatibilidade eletromagnética | imunidade a interferência conduzida provocada por campos radioelétricos nível 3 para IEC 61000-4-6 |
| temperatura ambiente do ar para funcionamento | -10-40 °C (sem) |
| temperatura ambiente do ar para funcionamento | 40-50 °C (com degradação de corrente de 2% por °C) |
| certificações do produto | C-Tick |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | GOST |
| certificações do produto | UL |
| certificações do produto | B44,1-96/ASME A17,5 para acionador ligado ao terminal delta do motor |
| Principal | |
| consumo de corrente | 160 A com carga nominal |
| destino do produto | motores assíncronos |
| linha de produto | Altistart 01 |
| tipo de produto ou componente | acionador suave |
| alimentação do motor kW | 15 kW, trifásico a 380...415 V |
| número de fases da rede | trifásico |
| dissipação de alimentação em W | 4.5 W com carga máxima e no final da inicialização |
| dissipação de alimentação em W | 324.5 W em estado transitório |
| categoria de uso | CA -53B para EN/IEC 60947-4-2 |
| classificação inicial IcL | 32 A |
| tensão nominal de fornecimento [Us] | 380...415 V - 10...10 % |
| tipo de início | iniciar com aumento da tensão |
| nome abreviado do dispositivo | ATS01 |
| aplicação específica do produto | máquina simples |
