SINALIZADOR XB6CV3BB
Ref: 21.21.791 Cód: XB6CV3BB Marca: SCHNEIDER

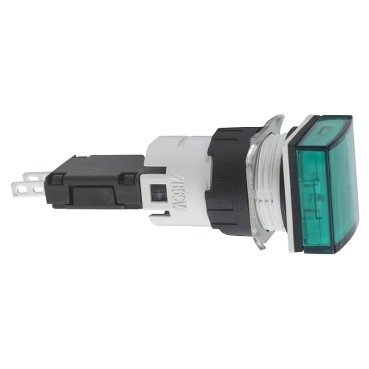

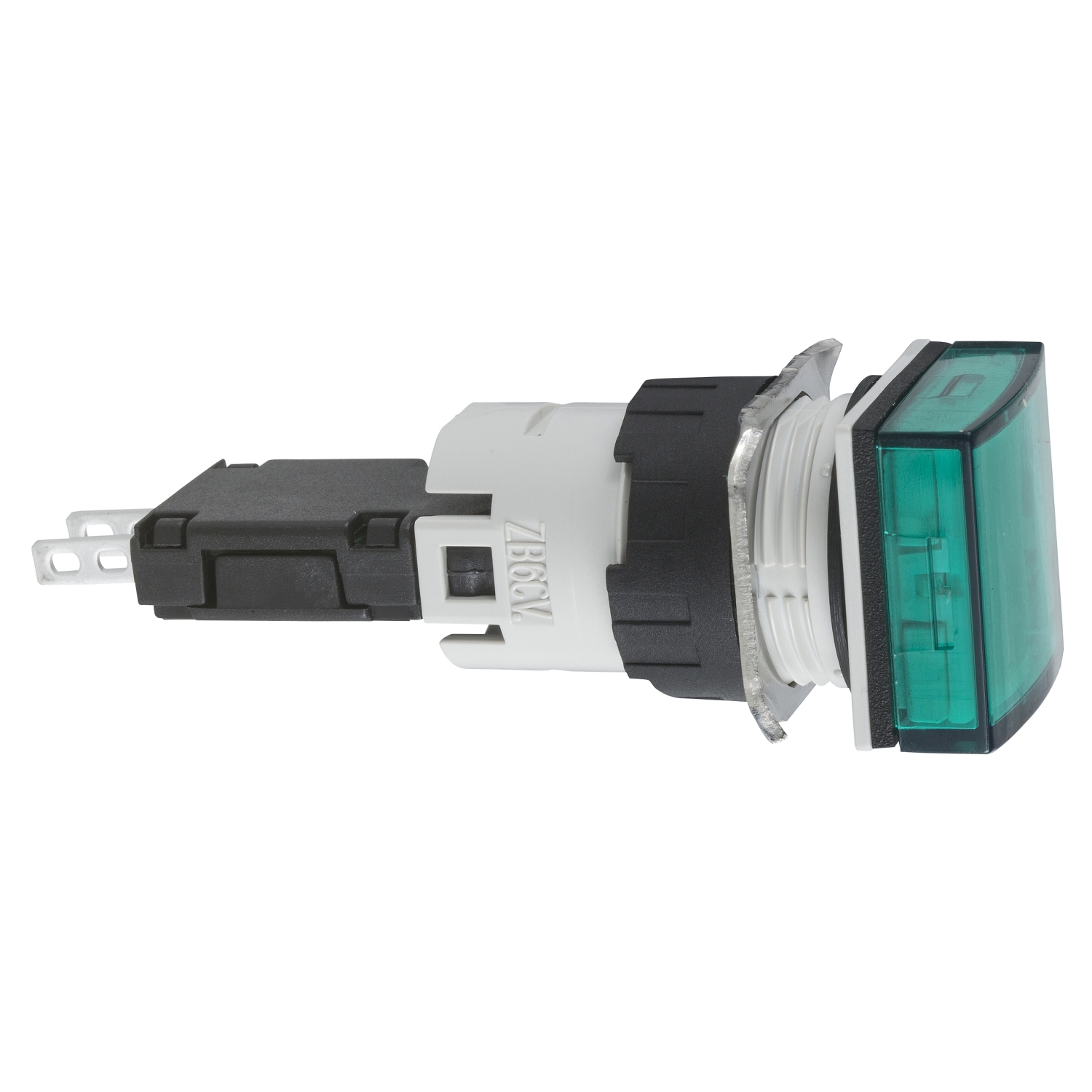

Sinalizador Ø16mm plástico, quadrado, verde, 12...24VCA/CC
O XB6CV3BB é um sinalizador plástico verde quadrado da linha Harmony XB6,
sua tensão de funcionamento é de 12...24VCA/CC. É projetado para indicar d
e forma clara o status do processo e das operações da máquina, pode ser fa
cilmente instalado em painéis com furação padrão de 16mm de diâmetro. Me
smo à distância é visualmente distinguível graças a sua iluminação bri
lhante. É resistente a impactos, poeira, água e vibração, tornando-a idea
l todas as aplicações, em especial as que exigem resistência a agentes qu?
?micos e isolamento elétrico duplo. Graças à sua simplicidade de instalaç
ão, flexibilidade e robustez, atende aos requisitos da maioria das aplicaç?
?es industriais, dentre elas podemos citar: Indústria de alimentos e bebidas
, Indústrias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - XB6CV3BB Declaração RoHS da ChinaDeclaração de Conformidade - XB6CV3BB Declaração REAChDeclaração de Conformidade - X B6CV3BB Declaração RoHS da UEDeclaração de Conformidade - XB6CV3BB Declaração REACh< /a>Declaração de Conformidade - XB6CV3BB Declaração RoHS da UE| Complementar | |
| altura | 18 mm |
| descrição de terminais ISO nº 1 | (+ -) PL |
| Peso | 0.015 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| consumo de corrente | 15 mA |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| resistência a sobretensão | 1 kV contato direto para IEC 61000-4-5 |
| resistência a sobretensão | 2 kV ao ar livre para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 2) para EN/IEC 60947-1 |
| tipo de sinalização | fixo |
| limites de tensão de alimentação | 6-30 V CA/CC |
| compatibilidade de gama | XB6 |
| posição de operação | qualquer posição |
| largura | 18 mm |
| profundidade | 57 mm |
| Meio ambiente | |
| tratamento de proteção | TC |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| emissão eletromagnética | classe B para EN 55011 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 para UL 50 |
| grau de proteção NEMA | NEMA 4 para UL 50 |
| grau de proteção NEMA | NEMA 4X para UL 50 |
| grau de proteção NEMA | NEMA 13 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4X para CSA C22.2 n.º 94 |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP65 para IEC 60529 |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | JIS C 852 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| certificações do produto | CCC |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | CSA |
| Principal | |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CA/CC |
| base da lâmpada | LED incorporado |
| fonte de luz | LED |
| alimentação do bloco luminoso | direto |
| diâmetro de montagem | 16 mm |
| tipo de produto ou componente | luz piloto completa |
| forma da cabeça da unidade de sinalização | quadrado |
| cor de lente ou tampa/operador | verde |
| linha de produto | Harmony XB6 |
| venda por quantidade indivisível | 1 |
| material do aro | plástico |
| nome abreviado do dispositivo | XB6 |
