SINALEIRO XA2EVB1LC - XB7EVB1LC

Ref: 21.14.108 Cód: SINALEIRO XA2EVB1LC Marca: SCHNEIDER

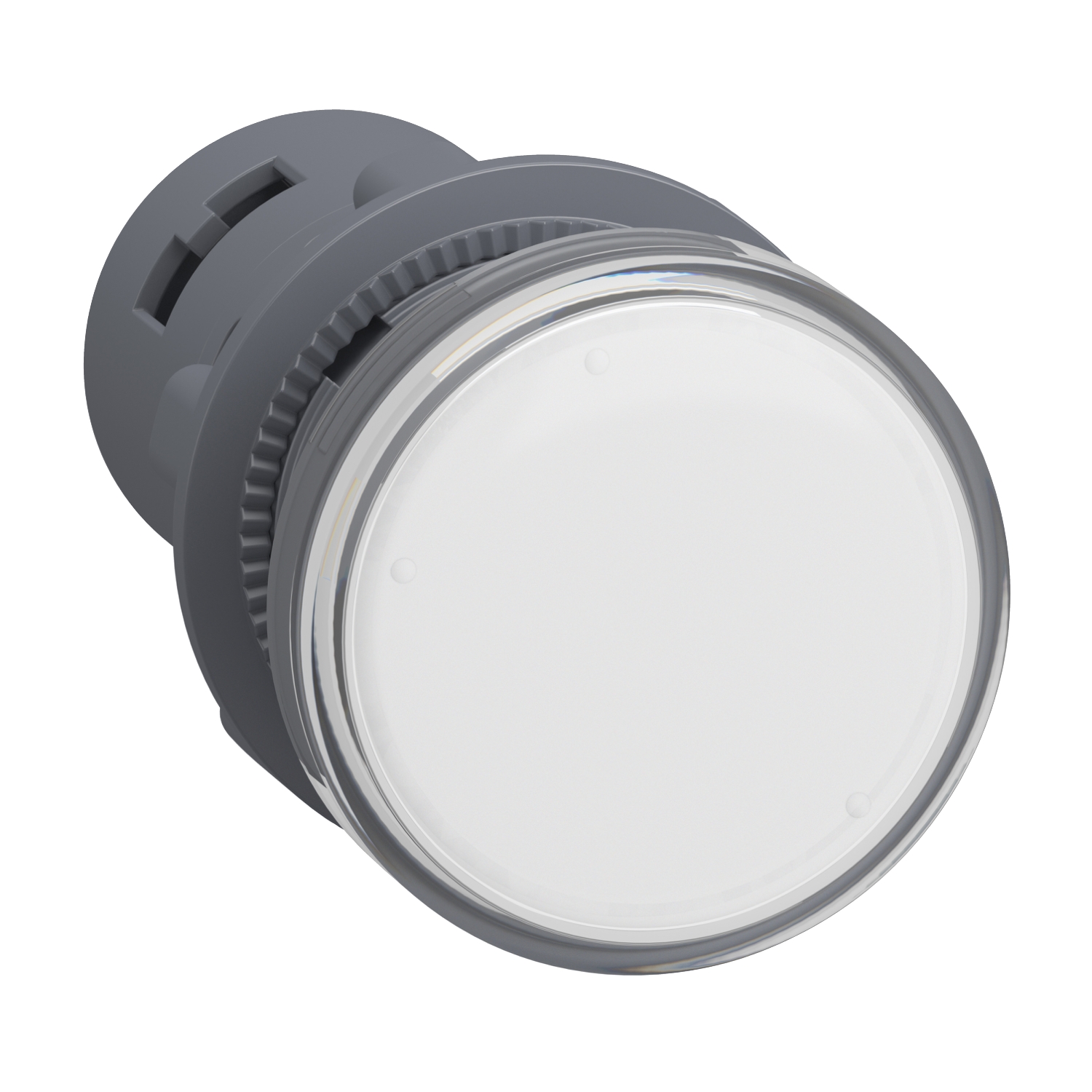

Sinalizador Ø22mm plástico, LED, branco, 24VCA/CC

Descrição
Caracteristicas Técnicas

O XA2EVB1LC é um sinalizador que faz parte da linha Easy Harmony XA2, uma o ferta de botões, interruptores e sinalizadores plásticos de Ø 22mm. Este s inalizador branco monobloco vem com LED integrado. Este sinalizador monobloco fornece indicação visual clara sobre o status das máquinas. Possui uma al imentação de 24 VCA/CC. Este é um componente plástico e pesa 0,02kg. É u m produto com classificação IP65 e vem com certificação CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947- 5-1. É facilmente instalado em painel com furo padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões de braçadeira de parafuso . É resistente a impactos, à poeira, à água e à vibração, tornando-o a dequado para operação em ambientes agressivos.

Docume ntos:

Complementar
conexões - terminais	terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1
conexões - terminais	terminais de braçadeiras roscadas, 1 x 0,5...1 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1
descrição de terminais ISO nº 1	(X1-X2)PL
[Ui] tensão de isolamento nominal	250 V (graus de Poluição 3) para EN/IEC 60947-1
tipo de sinalização	fixo
modo de fixação	porca de fixação sob a cabeça torque recomendado: 1.2 N.m (+/- 0,4 N.m)
centro de fixação	>= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm
centro de fixação	>= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm
limites de tensão de alimentação	0.8-1.1 V CA/CC
altura	29 mm
vida útil	50000 H com tensão nominal e 25 °C
compatibilidade de gama	XA2E
sinalização	CE
sinalização	CCC
largura	29 mm
torque de aperto	0.8-1.2 N.m para EN 60947-1
Peso	0.017 kg
forma da cabeça do parafuso	cruzado compatível com JIS Nº 1 chave de fendas
forma da cabeça do parafuso	cruzado compatível com Philips Nº 1 chave de fendas
forma da cabeça do parafuso	cruzado compatível com pozidriv Nº 1 chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 4 mm chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 5,5 mm chave de fendas
[Uimp] tensão suportável de impulso nominal	6 kV para EN/IEC 60947-1
montagem do dispositivo	orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-5-1
consumo de corrente	20...27 mA
profundidade	53 mm
Meio ambiente
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção IP	IP40 para IEC 60529 (face frontal)
grau de proteção IP	IP40 para IEC 60529 (face posterior)
tratamento de proteção	TC
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
temperatura ambiente do ar para armazenamento	-40-80 °C
categoria de sobretensão	classe I para IEC 536
padrões	IEC 60947-5-1
padrões	GB 14.048,1
padrões	IEC 60947-1
padrões	GB 14048.5
temperatura ambiente do ar para funcionamento	-25-70 °C
certificações do produto	CCC
certificações do produto	CE
Principal
tensão nominal de fornecimento [Us]	24 V CA/CC 50/60 Hz
linha de produto	Harmony Fácil XA2
fonte de luz	LED
tipo de produto ou componente	luz piloto monolítica
forma da cabeça da unidade de sinalização	redondo
diâmetro de montagem	22 mm
venda por quantidade indivisível	1
nome abreviado do dispositivo	XA2
cor de lente ou tampa/operador	branco
base da lâmpada	LED incorporado
