| Complementar |
| tensão nominal de fornecimento [Us] | <= 250 V |
| altura | 42 mm |
| customizable | 1 |
| Peso | 0.037 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN 60947-1 |
| apresentação do dispositivo | Conjunto Montado |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | XB5AVCUST02 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| largura | 30 mm |
| profundidade | 55 mm |
| compatibilidade de gama | XB5 |
| escudo de isolamento | sim |
| Meio ambiente |
| classe de proteção contra choques elétricos | classe II para IEC 60536 |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência à vibração | 5 gn (f = 12-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 para IEC 60529 |
| grau de proteção IP | IP69K para ISO 20653 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| grau de proteção IK | IK05 para IEC 50102 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| certificações do produto | UL listado |
| certificações do produto | CSA |
| Principal |
| fonte de luz | lâmpada não incluída |
| alimentação do bloco luminoso | direto <2.4 W |
| diâmetro de montagem | 22 mm |
| tensão nominal de fornecimento [Us] | <= 250 V |

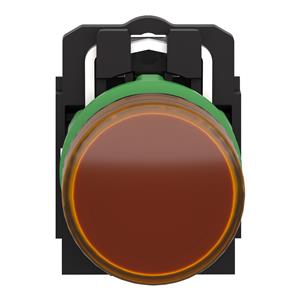

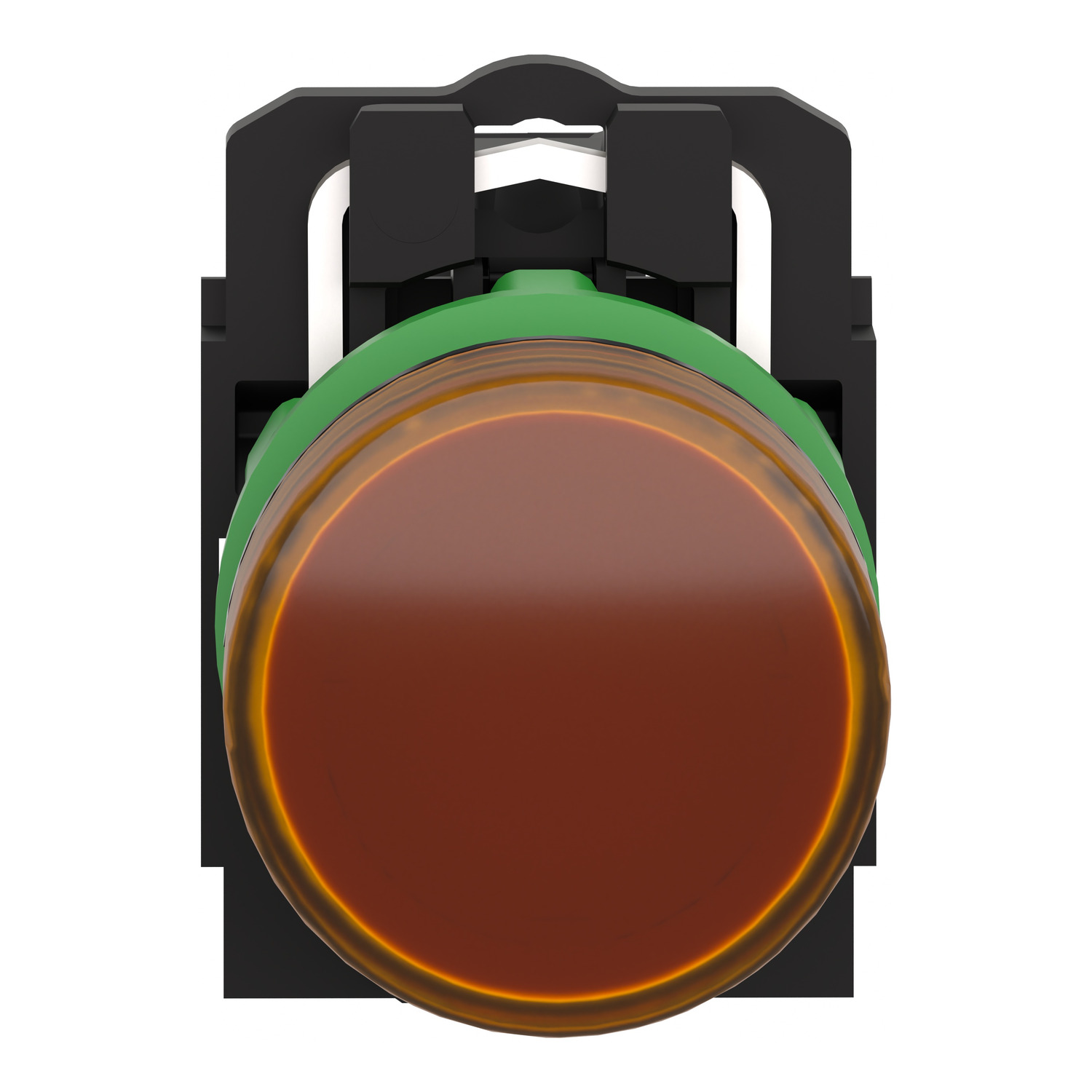

| tipo de produto ou componente | luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | laranja |
| material do colar de fixação | plástico |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| material do aro | dark grey plastic |
| cor da fonte de luz | laranja |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB5 |
| nome abreviado do dispositivo | XB5 |
| tensão nominal de fornecimento [Us] | <= 250 V |
| base da lâmpada | BA 9s |
