SINALEIRO C/RED. XB7EV73P
Ref: 21.16.710 Cód: XB7EV73P Marca: SCHNEIDER

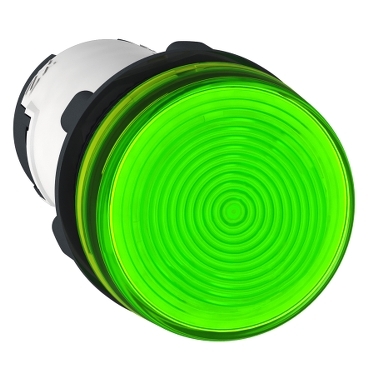

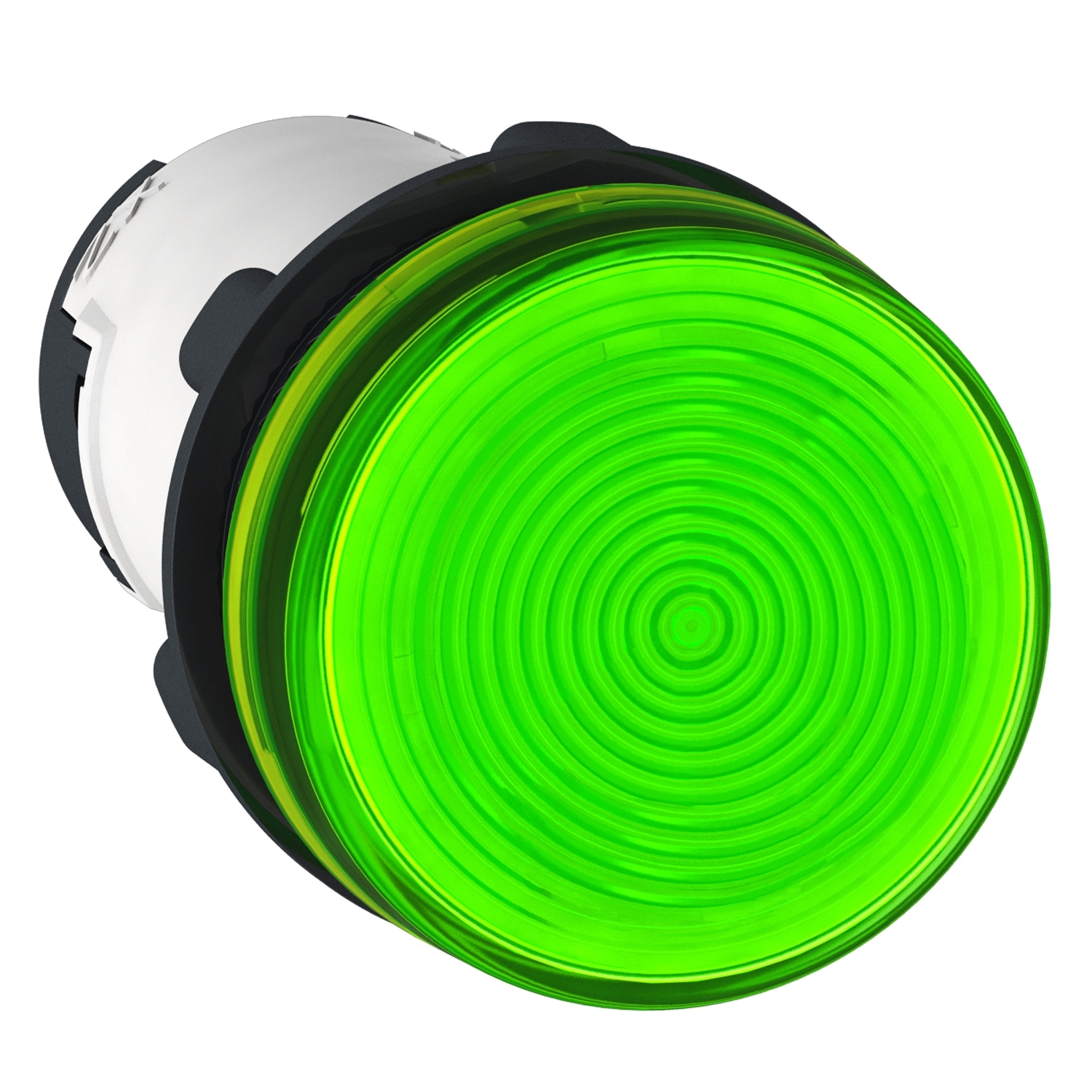

Sinalizador Ø22mm plástico com lâmpada BA9s, verde, 230VCA
O XB7EV73P é um sinalizador plástico verde da linha Harmony XB7, sua tens?
?o de funcionamento é de 230VCA e utiliza a tecnologia de lâmpada BA9s. É
projetado para indicar de forma clara o status do processo e das operações
da máquina, pode ser facilmente instalado em painéis com furação padrão
de 22mm de diâmetro. Mesmo à distância é visualmente distinguível graça
s a sua iluminação brilhante. É resistente a impactos, poeira, água e vib
ração graças ao seu IP65, tornando-a ideal todas as aplicações, em espec
ial as que exigem resistência a agentes químicos e isolamento elétrico dup
lo. Graças à sua simplicidade de instalação, flexibilidade e robustez, at
ende aos requisitos da maioria das aplicações industriais, dentre elas pode
mos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis
de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - XB7EV73P Declaração RoHS da C hinaDeclaraçã o de Conformidade - XB7EV73P Declaração RoHS da UEDeclaração de Conformidade - XB7EV73P Declaração REAChDecla ração de Conformidade - XB7EV73P Declaração RoHS da ChinaDeclaração de Conformidade - XB7EV73P Declaração RoHS da UEDec laração de Conformidade - XB7EV73P Declaração REACh| Complementar | |
| tensão nominal de fornecimento [Us] | 230 V |
| altura | 29 mm |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| centro de fixação | >= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm |
| centro de fixação | >= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm |
| alimentação do bloco luminoso | direto através do resistor <2.6 W 130 V |
| modo de fixação | porca de fixação sob a cabeça: 2-2.4 N.m |
| Peso | 0.02 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 6,35 x 0,8 mm para EN/IEC 60947-1 |
| conexões - terminais | conectores de etiqueta de tipo derivado, Tamanho da Conexão: 6,5 mm para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| vida útil | 2000 H com tensão nominal e 25 °C |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | verde |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| tipo de sinalização | fixo |
| forma da cabeça do parafuso | cruzado compatível com JIS Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-5-1 |
| tensão nominal de fornecimento [Us] | 230 V CA a 50/60 Hz |
| base da lâmpada | BA 9s |
| limites de tensão de alimentação | 195-264 V CA |
| compatibilidade de gama | XB7 |
| largura | 29 mm |
| profundidade | 54 mm |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| categoria de sobretensão | classe II para IEC 60536 |
| Meio ambiente | |
| grau de proteção NEMA | NEMA 12 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP20 para IEC 60529 (face posterior) |
| grau de proteção IP | IP54 para IEC 60529 (face frontal) |
| compatibilidade eletromagnética | emissão por campo perturbadorclasse B para EN 55011 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| Principal | |
| fonte de luz | incandescente |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB7 |
| tipo de produto ou componente | luz piloto |
| diâmetro de montagem | 22 mm |
| apresentação do dispositivo | monolithic product |
| venda por quantidade indivisível | 10 |
| nome abreviado do dispositivo | XB7 |
