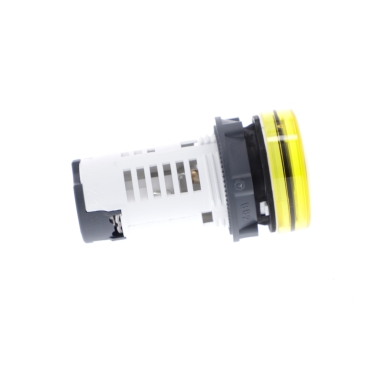

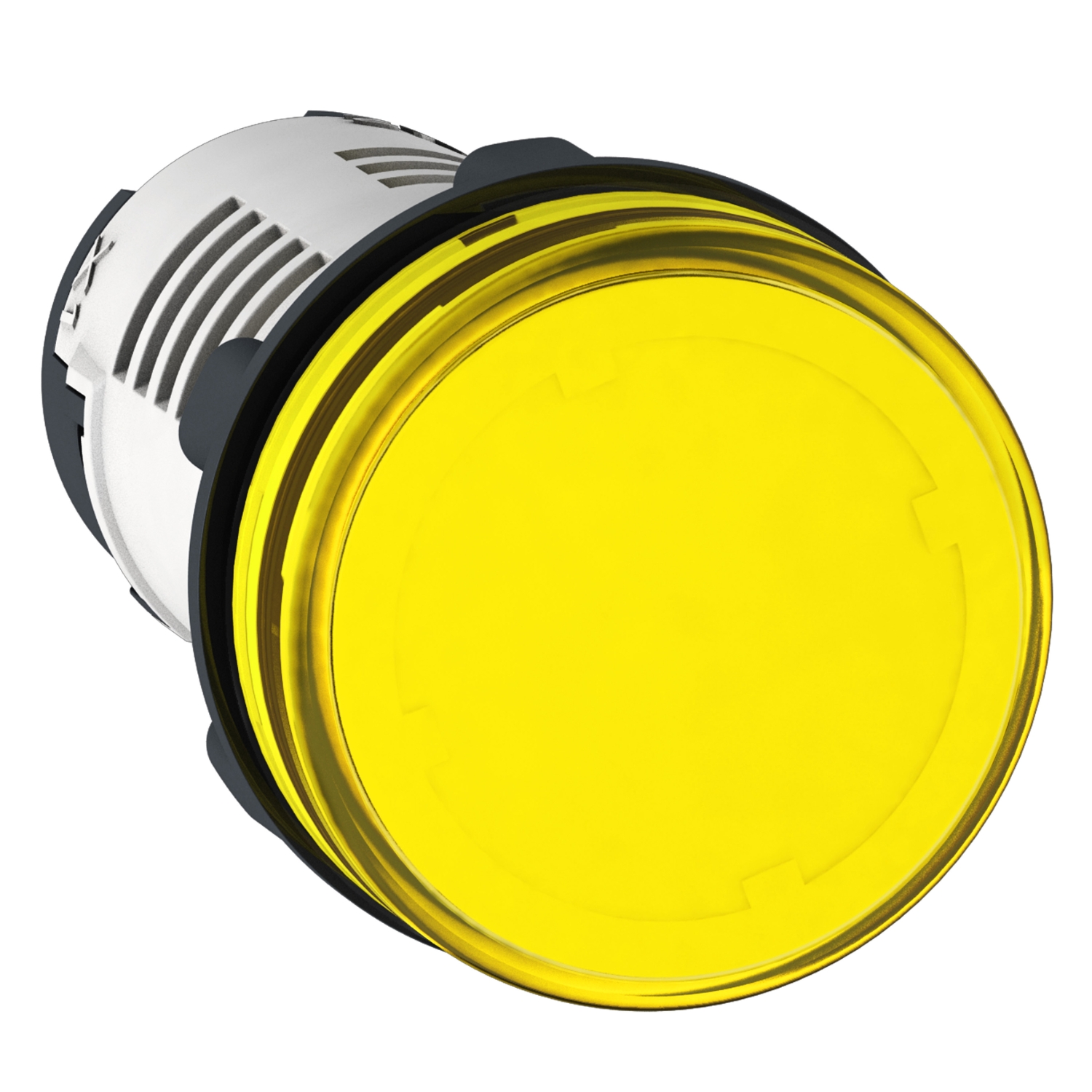

SINALEIRO C/LED XB7EV05BP

Ref: 21.16.717 Cód: XB7EV05BP Marca: SCHNEIDER

Sinalizador Ø22mm plástico, LED, amarelo, 24VCA/CC

Descrição
Caracteristicas Técnicas

O XB7EV05BP é um sinalizador plástico amarelo da linha Harmony XB7, sua te nsão de funcionamento é de 24VCA/CC e utiliza a tecnologia de LED integrado . É projetado para indicar de forma clara o status do processo e das operaç ões da máquina, pode ser facilmente instalado em painéis com furação pad rão de 22mm de diâmetro. Mesmo à distância é visualmente distinguível g raças a sua iluminação brilhante. É resistente a impactos, poeira, água e vibração graças ao seu IP65, tornando-a ideal todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétric o duplo. Graças à sua simplicidade de instalação, flexibilidade e robuste z, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Pai néis de distribuição de energia.

Documentos:

Complementar
tensão nominal de fornecimento [Us]	24 V
altura	29 mm
descrição de terminais ISO nº 1	(X1-X2)PL
centro de fixação	>= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm
centro de fixação	>= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm
modo de fixação	porca de fixação sob a cabeça: 2-2.4 N.m
Peso	0.02 kg
[Uimp] tensão suportável de impulso nominal	6 kV para EN/IEC 60947-1
consumo de corrente	20...27 mA
conexões - terminais	terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1
conexões - terminais	terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1
vida útil	70000 H com tensão nominal e 25 °C
limites de tensão de alimentação	19.2-30 V CC
limites de tensão de alimentação	21.6-26.4 V CA
compatibilidade de gama	XB7
largura	29 mm
profundidade	54 mm
torque de aperto	0.8-1.2 N.m para EN 60947-1
forma da cabeça do parafuso	cruzado compatível com JIS Nº 1 chave de fendas
forma da cabeça do parafuso	cruzado compatível com Philips Nº 1 chave de fendas
forma da cabeça do parafuso	cruzado compatível com pozidriv Nº 1 chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 4 mm chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 5,5 mm chave de fendas
montagem do dispositivo	orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-5-1
[Ui] tensão de isolamento nominal	250 V (graus de Poluição 3) para EN/IEC 60947-1
tipo de sinalização	fixo
Meio ambiente
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe II para IEC 60536
grau de proteção NEMA	NEMA 4 para UL 50 E
grau de proteção NEMA	NEMA 12 para UL 50 E
tratamento de proteção	TH
grau de proteção IP	IP20 para IEC 60529 (face posterior)
grau de proteção IP	IP65 para IEC 60529 (face frontal)
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
compatibilidade eletromagnética	emissão por campo perturbadorclasse B para EN 55011
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	EN/IEC 60947-1
padrões	UL 508
padrões	EN/IEC 60947-5-1
padrões	CSA C22.2 No 14
padrões	JIS C8201-5-1
padrões	JIS C8201-1
temperatura ambiente do ar para funcionamento	-25-70 °C
Principal
tensão nominal de fornecimento [Us]	24 V CA/CC 50/60 Hz
fonte de luz	LED
linha de produto	Harmony XB7
tipo de produto ou componente	luz piloto
forma da cabeça da unidade de sinalização	redondo
cor de lente ou tampa/operador	amarelo
diâmetro de montagem	22 mm
apresentação do dispositivo	monolithic product
venda por quantidade indivisível	10
nome abreviado do dispositivo	XB7
base da lâmpada	LED incorporado
