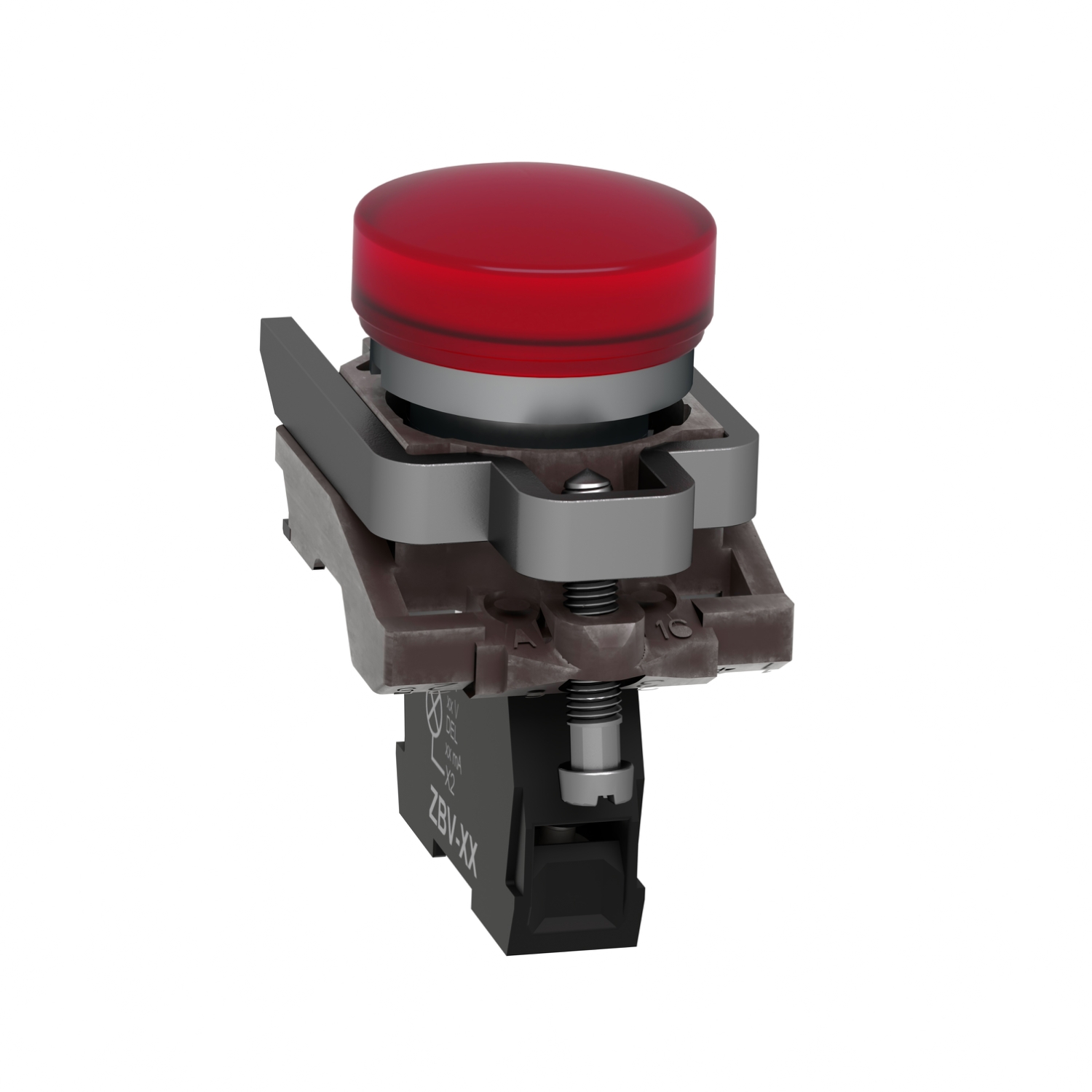

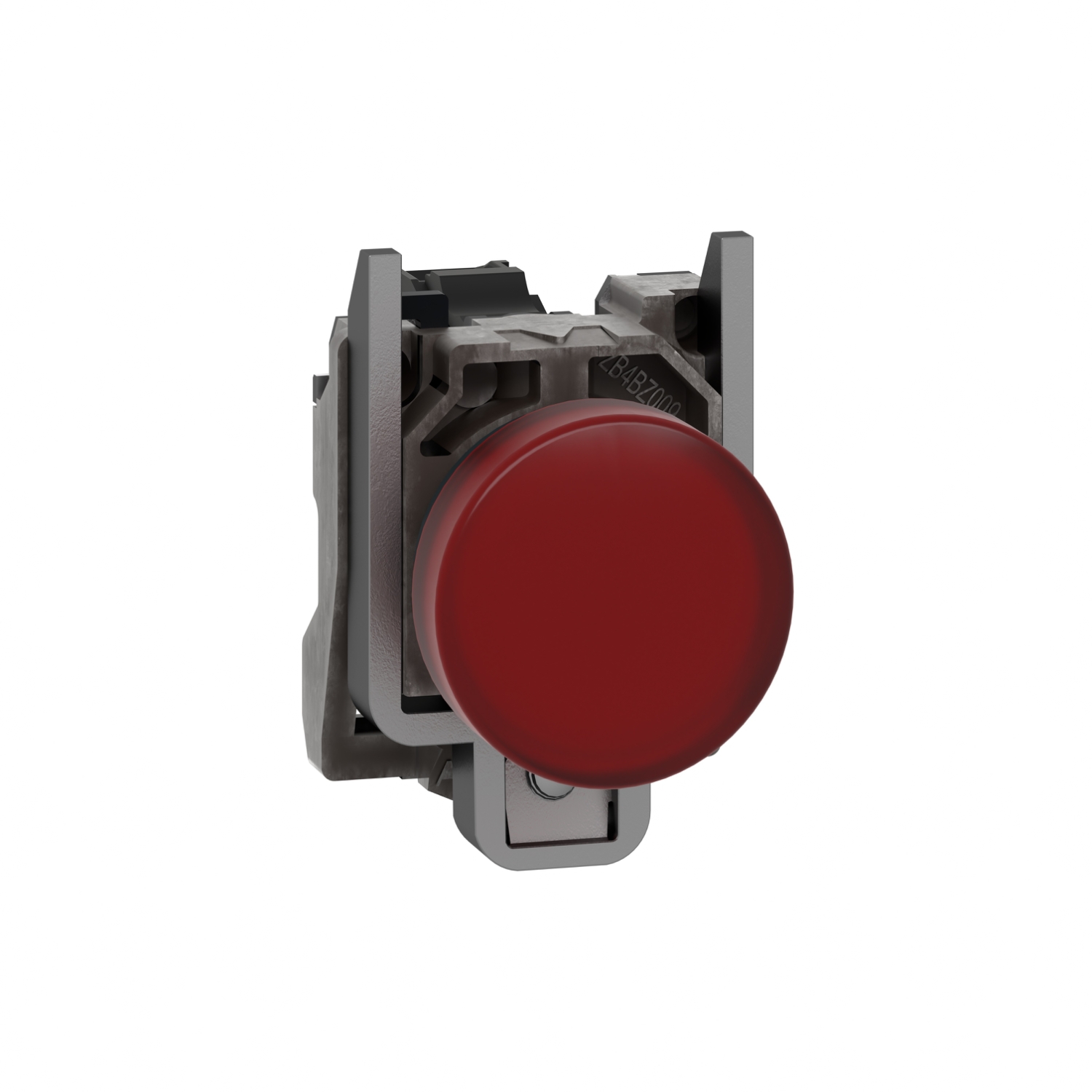

SINALEIRO C/LED XB4BVM4
Ref: 21.16.240 Cód: XB4BVM4 Marca: SCHNEIDER
Sinalizador modular Ø22mm metálico, LED, vermelho, 230...240VCA
O XB4BVM4 é um sinalizador metálico vermelho da linha Harmony XB4, sua ten
são de funcionamento é de 230...240VCA e utiliza a tecnologia de LED integr
ado. É projetado para indicar de forma clara o status do processo e das oper
ações da máquina, pode ser facilmente instalado em painéis com furação
padrão de 22mm. Mesmo à distância é visualmente distinguível graças a s
ua iluminação brilhante. É resistente a impactos, poeira, água e vibraç?
?o graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operaçã
o em ambientes agressivos. Graças à sua simplicidade de instalação, flexi
bilidade e robustez, atende aos requisitos da maioria das aplicações indust
riais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usin
agem e embalagem, Indústrias automotivas e de Tratamento de água.
Documentos:
Product Data SheetDeclaração de Conformidade - XB4BVM4 De claração RoHS da UEDeclaração de Conformidade - XB4BVM4 Declaração RoHS da C hinaDeclaração de Confor midade - XB4BVM4 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - XB4BVM4 De claração RoHS da UE| Complementar | |
| tensão nominal de fornecimento [Us] | 230...240 V |
| altura | 47 mm |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| customizable | 1 |
| Peso | 0.08 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN 60947-1 |
| consumo de corrente | 14 mA |
| apresentação do dispositivo | Conjunto Montado |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | XB4BVCUST04 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| vida útil | 100000 H com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| limites de tensão de alimentação | 195-264 V CA |
| compatibilidade de gama | XB4 |
| escudo de isolamento | sim |
| largura | 30 mm |
| profundidade | 54 mm |
| Meio ambiente | |
| tratamento de proteção | TH |
| emissão eletromagnética | classe B para IEC 55011 |
| classe de proteção contra choques elétricos | classe I para IEC 60536 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | JIS C8201-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção IK | IK06 para IEC 50102 |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| resistência à vibração | 5 gn (f = 12-500 Hz) para IEC 60068-2-6 |
| Principal | |
| tensão nominal de fornecimento [Us] | 230 ... 240 V CA 50/60 Hz |
| fonte de luz | LED protegido |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | luz piloto |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | vermelho |
| informações adicionais do operador | com lente simples |
| linha de produto | Harmony XB4 |
| tipo de cabeça | standard |
| material do colar de fixação | zamak |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| base da lâmpada | LED incorporado |
| cor da fonte de luz | vermelho |
| nome abreviado do dispositivo | XB4 |
