SINAL FLACH VM XVBL6M4
Ref: 21.36.045 Cód: XVBL6M4 Marca: Schneider Electric

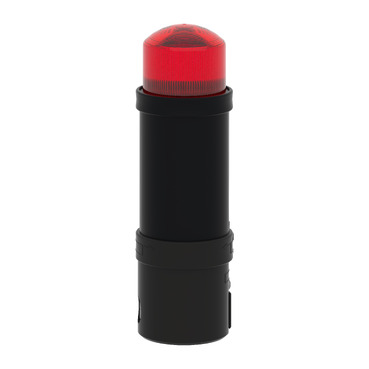

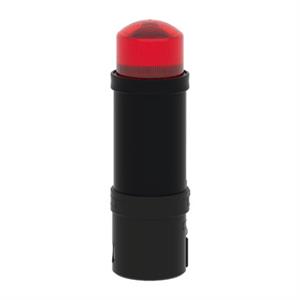

Módulo luminoso tipo farol Ø70mm para XVB, unidade completa com base, com tubo de descarga intermitente de 5 Joule, vermelho, 230VCA
O XVBL6M4 é um módulo luminoso vermelho de diâmetro 70 mm da linha Harmony XVB. Este farol completo iluminado foi projetado como acessório de iluminação para torres de luz. Possui alimentação 230VCA. Seu tubo de descarga de flash oferece uma luz estroboscópica, permitindo exibir claramente o status de suas máquinas. Em aplicações como automotiva, máquinas-ferramenta, manuseio de materiais, embalagens, estações de montagem, transportadores. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP65. Isso o torna ideal para operação em ambientes agressivos.
Documentos:
Product Data SheetDeclaração de Conformidade - XVBL6M4 Declaração RoHS da ChinaDeclaração de Conformidade - XVBL6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBL6M4 Declaração REAChDeclaração de Conformidade - XVBL6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBL6M4 Declaração REAChDeclaração de Conformidade - XVBL6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBL6M4 Declaração RoHS da UE| Complementar | |
| energia do flash | 5 J |
| descrição de terminais ISO nº 1 | (COM-1)PW |
| descrição de terminais ISO nº 1 | (GND)TERRA |
| frequência da intermitência | 1 Hz |
| Peso | 0.435 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| altura total CAD | 232 mm |
| consumo de corrente | < 105 mA CA |
| conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
| largura total CAD | 70 mm |
| profundidade total CAD | 70 mm |
| Meio ambiente | |
| classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
| classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
| grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
| grau de proteção IP | IP66 na unidade base para IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| certificações do produto | CSA C22-2 Nº 14 |
| certificações do produto | GOST |
| certificações do produto | UL 508 |
| certificações do produto | CCC |
| Principal | |
| tipo de unidade de conjunto de indicadores/indicadores luminosos | unidade base fixação direta ou por tubos |
| tipo de unidade de conjunto de indicadores/indicadores luminosos | unidade luminosa |
| linha de produto | Harmony XVB Universal |
| diâmetro de montagem | 70 mm |
| fonte de luz | tubo de descarga flash integral, vermelho |
| tipo de produto ou componente | indicador luminoso completo |
| tipo de sinalização | intermitente |
| nome do componente | XVBL |
| tipo de lâmpada | tubo de descarga flash |
| material | poliamida reforçada com vidro: unidade base |
| material | policarbonato: unidade luminosa |
| tensão nominal de fornecimento [Us] | 230 V CA |
