SINAL FLACH VM XVBC6M4
Ref: 21.36.046 Cód: XVBC6M4 Marca: SCHNEIDER

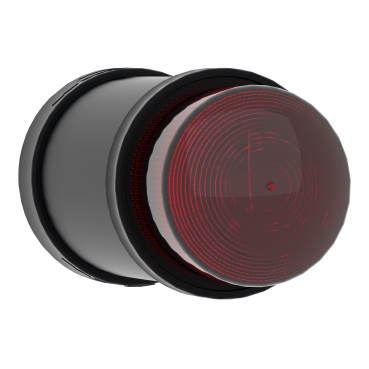

Módulo luminoso tipo farol Ø70mm para XVB, com tubo de descarga intermitente de 5 Joule, vermelho, 230VCA
A XVBC6M4 é uma unidade luminosa da linha Harmony XVB. É fornecida com 230
VCA e possui um tubo de descarga de flash vermelho integrado com luz estrobo
scópica. Esta lente indicadora vermelha foi projetada como uma unidade ilumi
nada para ser conectada à base e criar uma torre de luz completa. Tem um di?
?metro de 70 mm. É resistente a impactos, poeira, água e vibrações graça
s ao seu IP66, tornando-o ideal para operação em ambientes agressivos. Seu
tubo de descarga flash oferece uma luz estroboscópica, permitindo exibir cla
ramente o status de suas máquinas em aplicações como automotiva, máquinas
-ferramenta, manuseio de materiais, embalagens, estações de montagem, trans
portadores. Design simples e modular para permitir fácil instalação com un
idade base e tornar a torre de luz completa. Está em conformidade com padrõ
es e certificações internacionais (CCC, CSA C22-2 No.14, EN/IEC 60947-5-1,
EAC, padrões UL 508 e NEMA 4X).
Documentos:Product Data SheetDeclaração de Conformidade - XVBC6M4 Declaração REAChDeclaração de Conformidade - XV BC6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBC6M4 Declaração RoHS da ChinaDeclaração de Conformidad e - XVBC6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBC6M4 Declara? ?ão RoHS da ChinaDeclaração de Confo rmidade - XVBC6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBC6M4 De claração RoHS da ChinaDeclaração de Conformidade - XVBC6M4 Declaração RoHS da UEDeclaração de Conformidade - XVBC6M4 Declaração RoHS da China
| Complementar | |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| altura total CAD | 157 mm |
| conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| frequência da intermitência | 1-1 Hz |
| limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
| sentido de montagem | montagem pelo cliente, até 5 unidades |
| largura total CAD | 70 mm |
| profundidade total CAD | 70 mm |
| consumo de corrente | < 105 mA CA |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| padrões | EN/IEC 60947-5-1 |
| classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
| classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
| grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
| certificações do produto | UL 508 |
| certificações do produto | CCC |
| certificações do produto | CSA C22-2 Nº 14 |
| certificações do produto | GOST |
| grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
| grau de proteção IP | IP66 na unidade base para IEC 60529 |
| Principal | |
| tipo de lâmpada | tubo de descarga flash |
| tipo de unidade de conjunto de indicadores ou indicadores luminosos | unidade luminosa |
| linha de produto | Harmony XVB Universal |
| tipo de sinalização | intermitente |
| energia do flash | 5 J |
| fonte de luz | tubo de descarga flash integral, vermelho |
| tipo de produto ou componente | conjunto de indicadores |
| diâmetro de montagem | 70 mm |
| nome do componente | XVBC |
| tensão nominal de fornecimento [Us] | 230 V CA |
| material | policarbonato |
