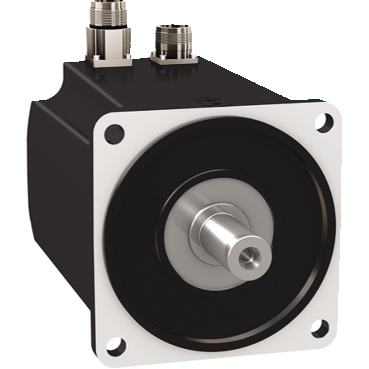

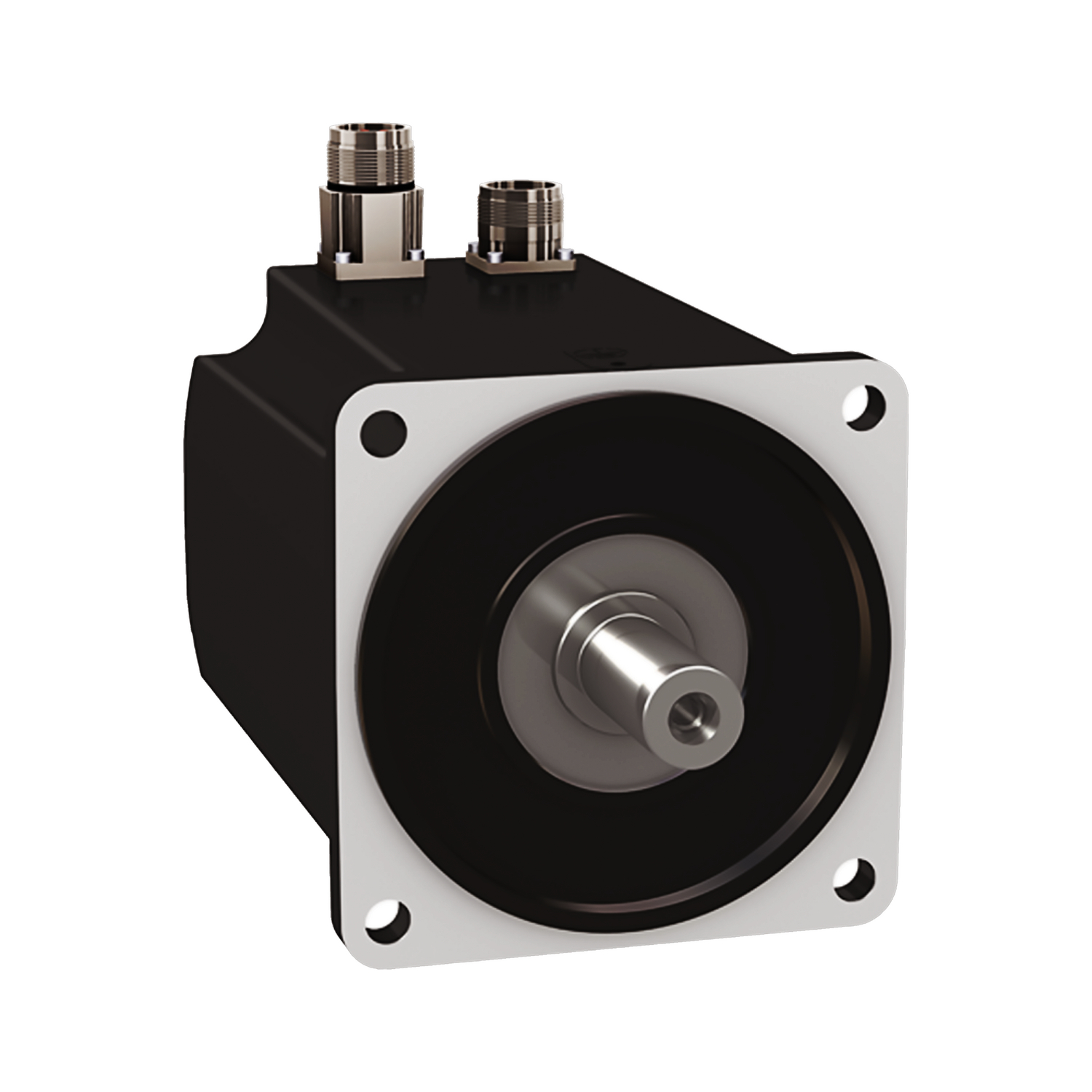

SERVO MOTOR BMH1401P37F1A
Ref: 21.79.020 Cód: BMH1401P37F1A Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - BMH1401P37F1A Declaração RoHS da UEDeclaração de Conformidade - BMH1401P37F1A Declaração REAChDeclaração de Conformidade - BMH1401P37F1A Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - BMH1401P37F1A Declaração RoHS da UEDeclaração de Conformidade Ambiental - BMH1401P37F1A Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - BMH1401P37F1A Declaração REACh| Complementar | |
| temperatura do ima quente | 100 °C |
| coeficiente de saturação 2 | -0.00955056179775281 |
| coeficiente de saturação 3 | -1,18E-08 |
| coeficiente de saturação 1 | 2,30E-07 |
| constante temporal elétrica do estator | 9.7 ms a 20 °C |
| torque bloqueado | 18 N.m freio de retenção |
| esforço radial máximo Fr | 1.930 N a 1000 rpm |
| esforço radial máximo Fr | 1.530 N a 2000 rpm |
| esforço radial máximo Fr | 1.340 N a 3000 rpm |
| corrente máxima permanente | 29.8 A |
| diâmetro do circulo dos orifícios de montagem | 165 mm |
| potencia continua | 2.85 W |
| número de orifícios de montagem | 4 |
| comprimento de chave | 40 mm |
| diâmetro do eixo | 24 mm |
| diâmetro do orifícios de montagem | 11 mm |
| número de pilhas do motor | 1 |
| inércia do rotor | 17.96 kg.cm² |
| número de pólos do motor | 10 |
| Constante de força eletromotriz inversa | 77.4 V/krpm a 120 °C |
| esforço axial máximo Fa | 0,2 x Fr |
| profundidade do colar de centralização | 3.5 mm |
| comprimento do eixo | 50 mm |
| potencia de entrada de frenagem | 18 W |
| número de fases da rede | trifásico |
| comprimento | 187 mm |
| corrente máxima Irms | 29.8 A of LXM32.D30M2 |
| corrente máxima Irms | 29.8 A of LXM32.D30N4 |
| Peso | 10.3 kg |
| referência de medição | BMH1401P |
| diametro do colar de centragem | 130 mm |
| indutância do estator | 6.7 mH a 20 °C |
| tamanho da flange do motor | 140 mm |
| tensão nominal de fornecimento [Us] | 480 V |
| tipo de resfriamento | convecção natural |
| erro de precisão (angular) | 4.8 ° |
| tipo de feedback | multiturn SinCos Hiperface |
| resistência do estator | 0.69 Ohm a 20 °C |
| coeficiente 2_1 | 1.2875603864735E-4 N.m/rpm |
| compatibilidade de gama | Lexium 32 |
| corrente continua parado | 8.58 A |
| coeficiente de queda de tensão do motor | 1 |
| temperatura do ima rt | 20 °C |
| número de fases da rede | 3 |
| coeficiente 1_5 | -1.22533440031471E-17 N.m/rpm5 |
| coeficiente 1_6 | 1.02111200025244E-21 N.m/rpm6 |
| coeficiente 1_3 | -9.68956741220659E-11 N.m/rpm3 |
| coeficiente 1_4 | 5.29564392760141E-14 N.m/rpm4 |
| coeficiente 1_1 | -9.190289556011E-4 N.m/rpm |
| coeficiente 1_2 | 7.40962511090787E-8 N.m/rpm² |
| constante de torque | 1.2 N.m/A a 120 °C |
| segundo eixo | sem a extremidade de segundo eixo |
| temperatura do cobre quente | 135 °C |
| Principal | |
| tipo de produto ou componente | servomotor |
| torque de perda contínua | 10.3 N.m of LXM32.D30M2 a 10 A, 230 V, monofásico |
| torque de perda contínua | 10.3 N.m of LXM32.D30N4 a 10 A, 400 V, trifásico |
| torque de perda contínua | 10.3 N.m of LXM32.D30N4 a 10 A, 480 V, trifásico |
| nome abreviado do dispositivo | BMH |
| torque nominal | 6.9 N.m of LXM32.D30M2 a 10 A, 230 V, monofásico |
| torque nominal | 7.7 N.m of LXM32.D30N4 a 10 A, 400 V, trifásico |
| torque nominal | 7.7 N.m of LXM32.D30N4 a 10 A, 480 V, trifásico |
| grau de proteção IP | IP65 padrão |
| grau de proteção IP | IP67 com kit IP67 |
| fim de eixo | roscado |
| velocidade nominal | 2000 rpm of LXM32.D30M2 a 10 A, 230 V, monofásico |
| velocidade nominal | 3000 rpm of LXM32.D30N4 a 10 A, 400 V, trifásico |
| velocidade nominal | 3000 rpm of LXM32.D30N4 a 10 A, 480 V, trifásico |
| conexão elétrica | conectores retos |
| potência nominal de saída | 1450 W of LXM32.D30M2 a 10 A, 230 V, monofásico |
| potência nominal de saída | 2400 W of LXM32.D30N4 a 10 A, 400 V, trifásico |
| potência nominal de saída | 2400 W of LXM32.D30N4 a 10 A, 480 V, trifásico |
| torque de perda máxima | 30.8 N.m of LXM32.D30M2 a 10 A, 230 V, monofásico |
| torque de perda máxima | 30.8 N.m of LXM32.D30N4 a 10 A, 400 V, trifásico |
| torque de perda máxima | 30.8 N.m of LXM32.D30N4 a 10 A, 480 V, trifásico |
| freio de retenção | com |
| resolucao do feedback de velocidade | 23768 pontos/volta x 4096 voltas |
| compatibilidade do produto | LXM32.D30M2 a 230 V monofásico |
| compatibilidade do produto | LXM32.D30N4 a 400..0,480 V trifásico |
| velocidade máxima mecânica | 4000 rpm |
| suporte de montagem | flange conforme norma internacional |
