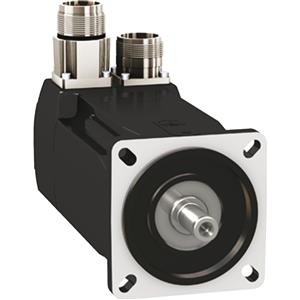

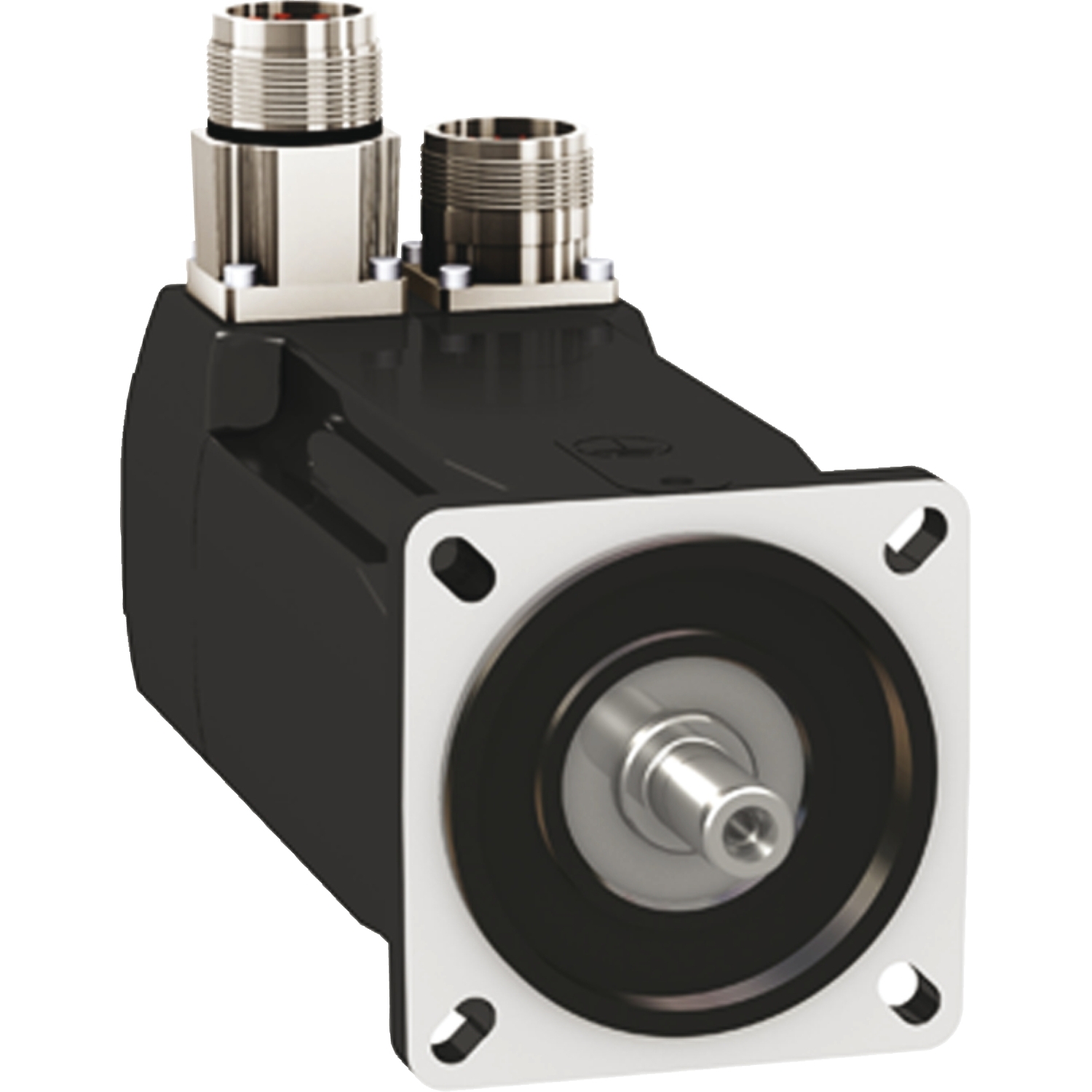

SERVO MOTOR BMH0701P16A1A
Ref: 21.79.005 Cód: SERVO MOTOR BMH0701P16A1A
Este produto faz parte da linha Lexium 32, uma oferta de servo motores de 0,
15kW a 11kW. O motor servo de 10 polos apresenta velocidade mecânica máxima
de 8000rpm e extremidade do eixo com chave sem prender o freio. É um motor
servo com uma tensão de alimentação nominal de 480V, uma corrente contínu
a de 1,78a e uma potência contínua de 1,05W. As dimensões do eixo são 11
mm (diâmetro) x 23 mm (comprimento). Esse intervalo é compatível com as un
idades de servo lexium 32.Este produto é compatível com LXM32.U60N4 a 400V
a 480V trifásico e LXM32.D12N4 a 400V a 480V trifas. Ele suporta montagem de
flange padrão internacional de 70 mm com um sistema de resfriamento de conv
ecção natural. O Lexium 32 é uma faixa de acionamento de servo fornece uma
combinação de acionamento e motor que possui exatamente a potência, desem
penho e funcionalidade certos. A faixa do Lexium 32 de unidades servo inclui
quatro modelos de servo com classificações de energia de 0,15kW a 11kW e a
série BMH e
BSH da Motor Ranges BMH e BSH.
Documentos:
Product Data SheetDeclaração de Conformidade - BMH0701P16A1A De claração RoHS da UEDeclaração de Conformidade - BMH0701P16A1A Declaração R EAChDeclaraç? ?o de Conformidade - BMH0701P16A1A Declaração RoHS da ChinaDeclaração de Con formidade - BMH0701P16A1A Declaração REAChDeclaração de Conformidade - BMH0701P16A1A Dec laração RoHS da ChinaDeclaração de Conformidade - BMH0701P16A1A Declaração REAChDeclaração de Conformidade - BMH0701P16A1A Declaração RoHS d a ChinaDeclaração de Confor midade - BMH0701P16A1A Declaração REAChDeclaração de Conformidade - BMH0701P16A1A Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - BMH0701P16A1A Declaração RoHS da UEDeclaração de Conformidade Ambiental - BMH0701P16A1A Declaraç ão REAChDeclaração de Conformidade Ambiental - BMH0701P16A1A Declar ação RoHS da China| Complementar | |
| tipo de feedback | single turn SinCos Hiperface |
| resistência do estator | 8.3 Ohm a 20 °C |
| coeficiente 2_1 | 8.75000000000026E-6 N.m/rpm |
| compatibilidade de gama | Lexium 32 |
| corrente continua parado | 1.78 A |
| coeficiente de queda de tensão do motor | 1 |
| temperatura do ima rt | 20 °C |
| número de fases da rede | 3 |
| coeficiente 1_5 | -7.8919E-30 N.m/rpm5 |
| coeficiente 1_6 | 3.2E-34 N.m/rpm6 |
| coeficiente 1_3 | -2.965143E-22 N.m/rpm3 |
| coeficiente 1_4 | 7.11E-26 N.m/rpm4 |
| coeficiente 1_1 | -1.87500000003E-5 N.m/rpm |
| coeficiente 1_2 | 5.62440546E-19 N.m/rpm² |
| constante de torque | 0.79 N.m/A a 120 °C |
| temperatura do cobre quente | 135 °C |
| corrente máxima permanente | 5.97 A |
| diâmetro do circulo dos orifícios de montagem | 82 mm |
| potencia continua | 1.05 W |
| temperatura do ima quente | 100 °C |
| coeficiente de saturação 2 | -0.0078140960163432 |
| coeficiente de saturação 3 | 1,58E-11 |
| coeficiente de saturação 1 | -3,82E-08 |
| constante temporal elétrica do estator | 2.8 ms a 20 °C |
| esforço radial máximo Fr | 660 N a 1000 rpm |
| esforço radial máximo Fr | 520 N a 2000 rpm |
| esforço radial máximo Fr | 460 N a 3000 rpm |
| esforço radial máximo Fr | 410 N a 4000 rpm |
| esforço radial máximo Fr | 380 N a 5000 rpm |
| esforço radial máximo Fr | 360 N a 6000 rpm |
| número de pilhas do motor | 1 |
| inércia do rotor | 0.59 kg.cm² |
| número de pólos do motor | 10 |
| Constante de força eletromotriz inversa | 50.72 V/krpm a 120 °C |
| esforço axial máximo Fa | 0,2 x Fr |
| profundidade do colar de centralização | 2.5 mm |
| segundo eixo | sem a extremidade de segundo eixo |
| número de orifícios de montagem | 4 |
| comprimento de chave | 18 mm |
| diâmetro do eixo | 11 mm |
| diâmetro do orifícios de montagem | 5.5 mm |
| tipo de resfriamento | convecção natural |
| erro de precisão (angular) | 4.8 ° |
| comprimento do eixo | 23 mm |
| número de fases da rede | trifásico |
| comprimento | 122 mm |
| corrente máxima Irms | 6 A of LXM32.U60N4 |
| corrente máxima Irms | 6 A of LXM32.D12N4 |
| Peso | 1.6 kg |
| referência de medição | BMH0701P |
| diametro do colar de centragem | 60 mm |
| indutância do estator | 23.4 mH a 20 °C |
| tamanho da flange do motor | 70 mm |
| tensão nominal de fornecimento [Us] | 480 V |
| Principal | |
| potência nominal de saída | 350 W of LXM32.U60N4 a 1.5 A, 400 V, trifásico |
| potência nominal de saída | 350 W of LXM32.U60N4 a 1.5 A, 480 V, trifásico |
| potência nominal de saída | 700 W of LXM32.D12N4 a 3 A, 400 V, trifásico |
| potência nominal de saída | 700 W of LXM32.D12N4 a 3 A, 480 V, trifásico |
| torque de perda máxima | 4.2 N.m of LXM32.U60N4 a 1.5 A, 400 V, trifásico |
| torque de perda máxima | 4.2 N.m of LXM32.U60N4 a 1.5 A, 480 V, trifásico |
| torque de perda máxima | 4.2 N.m of LXM32.D12N4 a 3 A, 400 V, trifásico |
| torque de perda máxima | 4.2 N.m of LXM32.D12N4 a 3 A, 480 V, trifásico |
| grau de proteção IP | IP54 padrão |
| fim de eixo | roscado |
| velocidade nominal | 3000 rpm of LXM32.U60N4 a 1.5 A, 400 V, trifásico |
| velocidade nominal | 3000 rpm of LXM32.U60N4 a 1.5 A, 480 V, trifásico |
| velocidade nominal | 5000 rpm of LXM32.D12N4 a 3 A, 400 V, trifásico |
| velocidade nominal | 5000 rpm of LXM32.D12N4 a 3 A, 480 V, trifásico |
| conexão elétrica | conectores retos |
| compatibilidade do produto | LXM32.U60N4 a 400..0,480 V trifásico |
| compatibilidade do produto | LXM32.D12N4 a 400..0,480 V trifásico |
| tipo de produto ou componente | servomotor |
| freio de retenção | sem |
| resolucao do feedback de velocidade | 32768 pontos/volta |
| suporte de montagem | flange conforme norma internacional |
| velocidade máxima mecânica | 8000 rpm |
| torque de perda contínua | 1.2 N.m of LXM32.U60N4 a 1.5 A, 400 V, trifásico |
| torque de perda contínua | 1.2 N.m of LXM32.U60N4 a 1.5 A, 480 V, trifásico |
| torque de perda contínua | 1.4 N.m of LXM32.D12N4 a 3 A, 400 V, trifásico |
| torque de perda contínua | 1.4 N.m of LXM32.D12N4 a 3 A, 480 V, trifásico |
| nome abreviado do dispositivo | BMH |
| torque nominal | 1.1 N.m of LXM32.U60N4 a 1.5 A, 400 V, trifásico |
| torque nominal | 1.1 N.m of LXM32.U60N4 a 1.5 A, 480 V, trifásico |
| torque nominal | 1.3 N.m of LXM32.D12N4 a 3 A, 400 V, trifásico |
| torque nominal | 1.3 N.m of LXM32.D12N4 a 3 A, 480 V, trifásico |
