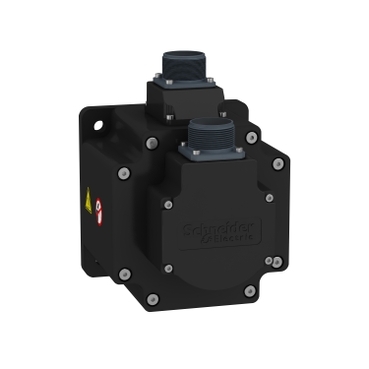

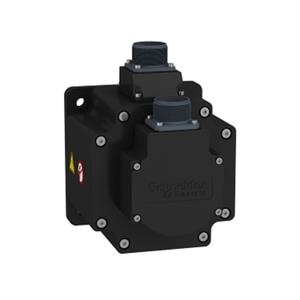

SERVO MOTOR BCH2MM1523CF6C
Ref: 21.86.014 Cód: BCH2MM1523CF6C Marca: Schneider Electric
Este produto faz parte da linha Lexium 28, uma oferta de servo motores de 0,05kW a 4,5kW. O motor servo apresenta velocidade mecânica máxima de 3000rpm e extremidade do eixo com chave com o freio de retenção. É um motor servo de segunda geração com uma tensão de alimentação nominal de 220V, uma corrente contínua de 6,18a e uma potência contínua de 1500W. As dimensões do eixo são 22 mm (diâmetro) x 55 mm (comprimento). É adequado para soluções de controle de máquina. Esse intervalo é compatível com as unidades de servomanos Lexium 28.Este produto é compatível com o Motor de acionamento de servo LXM26D a 1,5kW 220V. Ele suporta montagem de flange padrão asiática de 130 mm com um sistema de resfriamento de convecção natural. A linha Lexium 28 oferece combinações predeterminadas para atender aos requisitos de aplicações de controle de movimento e otimizar o desempenho da instalação. Lexium 28 drives servo e lexium bch2 servo motores, pacotes de servo otimizados para máquinas compactas.
Documentos:
Product Data SheetDeclaração de Conformidade - BCH2MM1523CF6C Declaração RoHS da ChinaDeclaração de Conformidade - BCH2MM1523CF6C Declaração RoHS da UEDeclaração de Conformidade Ambiental - BCH2MM1523CF6C Declaração RoHS da UE| Complementar | |
| corrente máxima permanente | 6.74 A |
| diâmetro do circulo dos orifícios de montagem | 145 mm |
| potencia continua | 1500 W |
| velocidade máxima mecânica | 3000 rpm |
| fim de eixo | roscado |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, trifásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, trifásico |
| tipo de feedback | 20 bits single turn absolute encoder |
| resistência do estator | 0.64 Ohm a 20 °C |
| coeficiente 2_0 | 0 N.m |
| coeficiente 2_1 | 8.75000000000026E-6 N.m/rpm |
| corrente continua parado | 6.18 A |
| coeficiente de queda de tensão do motor | 1 |
| torque nominal | 7.16 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque nominal | 7.16 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque nominal | 7.16 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque nominal | 7.16 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do ima rt | 20 °C |
| número de fases da rede | 1 |
| coeficiente 1_5 | -7.8919E-30 N.m/rpm5 |
| coeficiente 1_6 | 3.2E-34 N.m/rpm6 |
| coeficiente 1_3 | -2.965143E-22 N.m/rpm3 |
| coeficiente 1_4 | 7.11E-26 N.m/rpm4 |
| coeficiente 1_1 | -1.87500000003E-5 N.m/rpm |
| coeficiente 1_2 | 5.62440546E-19 N.m/rpm² |
| constante de torque | 1.16 N.m/A a 20 °C |
| torque de perda contínua | 7.16 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda contínua | 7.16 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda contínua | 7.16 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda contínua | 7.16 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do cobre quente | 135 °C |
| temperatura do ima quente | 100 °C |
| coeficiente de saturação 2 | -0.0078140960163432 |
| coeficiente de saturação 3 | 1,58E-11 |
| coeficiente de saturação 1 | -3,82E-08 |
| compatibilidade do produto | LXM26D propulsor servo motor a 1.5 kW, 220 V, monofásico |
| compatibilidade do produto | LXM26D propulsor servo motor a 1.5 kW, 220 V, trifásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1.5 kW, 220 V, monofásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1.5 kW, 220 V, trifásico |
| constante temporal elétrica do estator | 10 ms a 20 °C |
| torque bloqueado | 9.6 N.m embutido |
| esforço radial máximo Fr | 670 N a 2000 rpm |
| conexão elétrica | conector MIL |
| suporte de montagem | flange padrão asiático |
| número de pilhas do motor | 3 |
| inércia do rotor | 10 kg.cm² |
| Constante de força eletromotriz inversa | 70 V/krpm a 20 °C |
| esforço axial máximo Fa | 200 N |
| profundidade do colar de centralização | 8 mm |
| freio de retenção | com |
| comprimento do eixo | 55 mm |
| potencia de entrada de frenagem | 19.7 W |
| número de fases da rede | monofásico |
| número de fases da rede | trifásico |
| corrente máxima Irms | 20.31 A of LXM28... a 1.5 kW, 220 V |
| comprimento | 202 mm |
| Peso | 8.8 kg |
| referência de medição | BCH2 |
| diametro do colar de centragem | 110 mm |
| indutância do estator | 6.4 mH a 20 °C |
| tamanho da flange do motor | 130 mm |
| tensão nominal de fornecimento [Us] | 220 V |
| potência nominal de saída | 1500 W of LXM26D a 7 A, 220 V, monofásico |
| potência nominal de saída | 1500 W of LXM26D a 7 A, 220 V, trifásico |
| potência nominal de saída | 1500 W of LXM28... a 7 A, 220 V, monofásico |
| potência nominal de saída | 1500 W of LXM28... a 7 A, 220 V, trifásico |
| torque de perda máxima | 21.48 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda máxima | 21.48 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda máxima | 21.48 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda máxima | 21.48 N.m of LXM28... a 7 A, 220 V, trifásico |
| número de orifícios de montagem | 4 |
| flange do eixo de distância | 8 mm |
| comprimento de chave | 8 mm |
| diâmetro do eixo | 22 mm |
| diâmetro do orifícios de montagem | 9.2 mm |
| tipo de resfriamento | convecção natural |
| erro de precisão (angular) | 0.044 ° |
| Meio ambiente | |
| grau de proteção IP | IP50 IM V3 |
| grau de proteção IP | IP65 IM B5, IM V1 |
| temperatura ambiente do ar para funcionamento | 0-40 °C |
| Principal | |
| tipo de produto ou componente | servomotor |
| nome abreviado do dispositivo | BCH2 |
| compatibilidade de gama | Lexium 28 |
