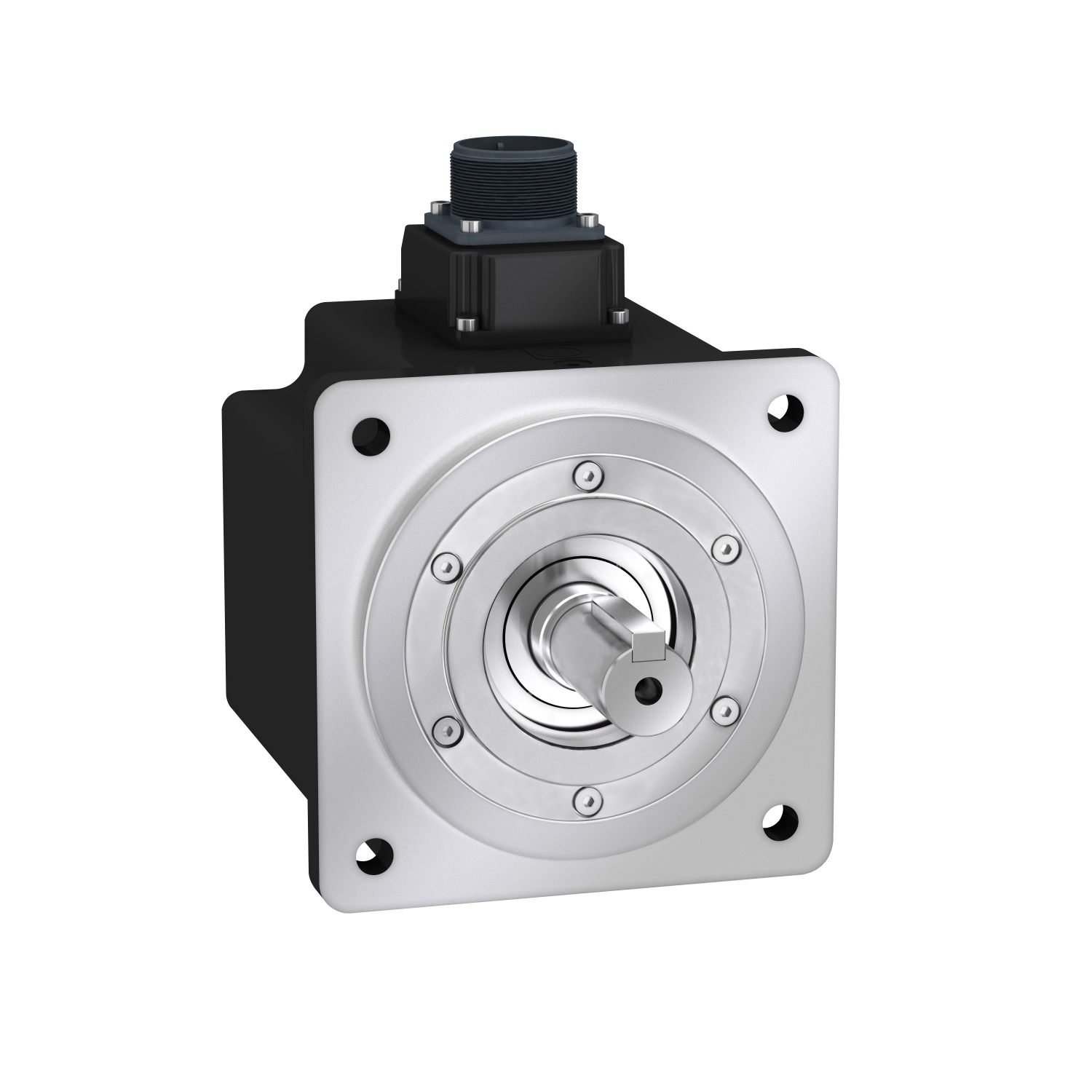

SERVO MOTOR BCH2MM1523CA6C
Ref: 21.86.013 Cód: SERVO MOTOR BCH2MM1523CA6C
Documentos:
Product Data Sheet< a href="https://download.se.com/files?p_File_Name=BCH2MM1523CA6C_ROHS_CHINA_ DECLARATION_BR_pt-BR.pdf&p_Doc_Ref=BCH2MM1523CA6C_ROHS_CHINA_DECLARATION&p_en DocType=Declaration+of+Conformity+%28Sustainability%29" target="_blank" cl ass="footer__level--two--link fs-6 fw-normal text-decoration-none d-flex mb- 2">Declaração de Conformidade - BCH2MM1523CA6C Declaração RoHS da China< /a>Decl aração de Conformidade - BCH2MM1523CA6C Declaração RoHS da UEDeclaração de Conformidad e - BCH2MM1523CA6C Declaração RoHS da UEDeclaração de Conformidade Ambiental - BCH2MM1523CA6C Declaração RoHS da UE| Complementar | |
| fim de eixo | roscado |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM26D a 7 A, 220 V, trifásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, monofásico |
| velocidade nominal | 2000 rpm of LXM28... a 7 A, 220 V, trifásico |
| tipo de feedback | 20 bits single turn absolute encoder |
| resistência do estator | 0.64 Ohm a 20 °C |
| coeficiente 2_0 | 0 N.m |
| coeficiente 2_1 | 8.75000000000026E-6 N.m/rpm |
| corrente continua parado | 6.18 A |
| coeficiente de queda de tensão do motor | 1 |
| torque nominal | 7.16 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque nominal | 7.16 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque nominal | 7.16 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque nominal | 7.16 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do ima rt | 20 °C |
| número de fases da rede | 1 |
| coeficiente 1_5 | -7.8919E-30 N.m/rpm5 |
| coeficiente 1_6 | 3.2E-34 N.m/rpm6 |
| coeficiente 1_3 | -2.965143E-22 N.m/rpm3 |
| coeficiente 1_4 | 7.11E-26 N.m/rpm4 |
| coeficiente 1_1 | -1.87500000003E-5 N.m/rpm |
| coeficiente 1_2 | 5.62440546E-19 N.m/rpm² |
| constante de torque | 1.16 N.m/A a 20 °C |
| torque de perda contínua | 7.16 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda contínua | 7.16 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda contínua | 7.16 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda contínua | 7.16 N.m of LXM28... a 7 A, 220 V, trifásico |
| temperatura do cobre quente | 135 °C |
| corrente máxima permanente | 6.74 A |
| diâmetro do circulo dos orifícios de montagem | 145 mm |
| potencia continua | 1500 W |
| velocidade máxima mecânica | 3000 rpm |
| temperatura do ima quente | 100 °C |
| coeficiente de saturação 2 | -0.0078140960163432 |
| coeficiente de saturação 3 | 1,58E-11 |
| coeficiente de saturação 1 | -3,82E-08 |
| compatibilidade do produto | LXM26D propulsor servo motor a 1.5 kW, 220 V, monofásico |
| compatibilidade do produto | LXM26D propulsor servo motor a 1.5 kW, 220 V, trifásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1.5 kW, 220 V, monofásico |
| compatibilidade do produto | LXM28... propulsor servo motor a 1.5 kW, 220 V, trifásico |
| constante temporal elétrica do estator | 10 ms a 20 °C |
| esforço radial máximo Fr | 670 N a 2000 rpm |
| conexão elétrica | conector MIL |
| suporte de montagem | flange padrão asiático |
| número de pilhas do motor | 3 |
| inércia do rotor | 9.7 kg.cm² |
| Constante de força eletromotriz inversa | 70 V/krpm a 20 °C |
| esforço axial máximo Fa | 200 N |
| profundidade do colar de centralização | 8 mm |
| freio de retenção | sem |
| comprimento do eixo | 55 mm |
| potencia de entrada de frenagem | 19.7 W |
| número de fases da rede | monofásico |
| número de fases da rede | trifásico |
| corrente máxima Irms | 20.31 A of LXM28... a 1.5 kW, 220 V |
| comprimento | 167 mm |
| Peso | 7.6 kg |
| referência de medição | BCH2 |
| diametro do colar de centragem | 110 mm |
| indutância do estator | 6.4 mH a 20 °C |
| tamanho da flange do motor | 130 mm |
| tensão nominal de fornecimento [Us] | 220 V |
| potência nominal de saída | 1500 W of LXM26D a 7 A, 220 V, monofásico |
| potência nominal de saída | 1500 W of LXM26D a 7 A, 220 V, trifásico |
| potência nominal de saída | 1500 W of LXM28... a 7 A, 220 V, monofásico |
| potência nominal de saída | 1500 W of LXM28... a 7 A, 220 V, trifásico |
| torque de perda máxima | 21.48 N.m of LXM26D a 7 A, 220 V, monofásico |
| torque de perda máxima | 21.48 N.m of LXM26D a 7 A, 220 V, trifásico |
| torque de perda máxima | 21.48 N.m of LXM28... a 7 A, 220 V, monofásico |
| torque de perda máxima | 21.48 N.m of LXM28... a 7 A, 220 V, trifásico |
| número de orifícios de montagem | 4 |
| flange do eixo de distância | 8 mm |
| comprimento de chave | 8 mm |
| diâmetro do eixo | 22 mm |
| diâmetro do orifícios de montagem | 9.2 mm |
| tipo de resfriamento | convecção natural |
| erro de precisão (angular) | 0.044 ° |
| Meio ambiente | |
| grau de proteção IP | IP50 IM V3 |
| grau de proteção IP | IP65 IM B5, IM V1 |
| temperatura ambiente do ar para funcionamento | -20-40 °C |
| Principal | |
| nome abreviado do dispositivo | BCH2 |
| compatibilidade de gama | Lexium 28 |
| tipo de produto ou componente | servomotor |
