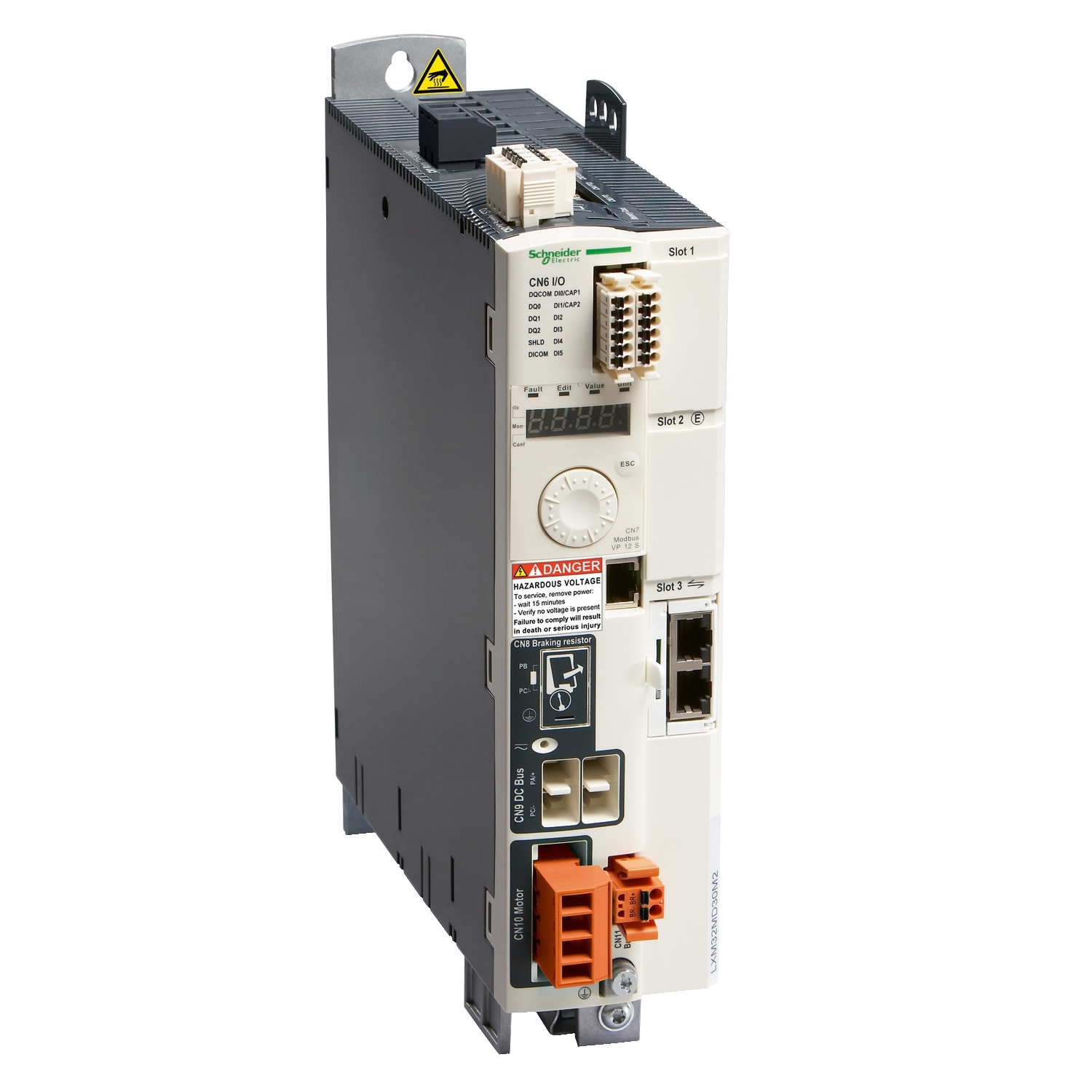

SERVO ACIONAMENTO LXM32MD30N4
Ref: 21.79.180 Cód: LXM32MD30N4 Marca: SCHNEIDER
Servodrive - Trem de Pulso - 3 kW - 208/400/480 Vac - Inm 10 A - Ipico 30 A - Trifásico
Este Lexium 32 Servo Drive trabalha com uma tensão de alimentação nominal
de 208V AC a 480V CA. Ele pode alimentar motores síncronos em três fases B
MH ou BSH, sua corrente de saída contínua é 10A a 8kHz. Esta unidade servo
é projetada especificamente para máquinas industriais. Oferece alto desemp
enho, poder e simplicidade de uso em aplicativos de controle de movimento.
Documentos:
Product Data Sheet Declaraç ão de Conformidade - LXM32MD30N4 Declaração RoHS da UEDeclaração de Conformidade - LXM32MD3 0N4 Declaração REAChDeclaração de Conformidade - LXM32MD30N4 Declaraç ão RoHS da ChinaDeclaração d e Conformidade - LXM32MD30N4 Declaração RoHS da UEDeclaração de Conformidade - L XM32MD30N4 Declaração REAChDeclaração de Conformidade - LXM32MD30N4 De claração RoHS da ChinaDeclaração de Conformidade Ambiental - LXM32MD30N4 Declaração RoHS d a China| Complementar | |
| compatibilidade do produto | servo motor BMH (100 mm, 3 pilhas do motor) |
| compatibilidade do produto | servo motor BMH (140 mm, 3 pilhas do motor) |
| compatibilidade do produto | servo motor BMH (190 mm, 1 pilhas do motor) |
| compatibilidade do produto | servo motor BMH (190 mm, 2 pilhas do motor) |
| compatibilidade do produto | servo motor BMH (190 mm, 3 pilhas do motor) |
| compatibilidade do produto | servo motor BMH (205 mm, 3 pilhas do motor) |
| compatibilidade do produto | servo motor BSH (140 mm, 2 pilhas do motor) |
| compatibilidade do produto | servo motor BSH (140 mm, 3 pilhas do motor) |
| compatibilidade do produto | servo motor BSH (140 mm, 4 pilhas do motor) |
| lógica de entrada digital | positivo (complemento de STO_A, complemento de STO_B) no Estado 0: < 5 V no Estado 1: > 15 V para EN/IEC 61131-2 tipo 1 |
| lógica de entrada digital | positivo (ED) no Estado 0: > 19 V no Estado 1: < 9 V para EN/IEC 61131-2 tipo 1 |
| lógica de entrada digital | positivo ou negativo (ED) no Estado 0: < 5 V no Estado 1: > 15 V para EN/IEC 61131-2 tipo 1 |
| corrente de saída contínua 2 | 10:00 AM |
| corrente de saída contínua 3 | 10:00 AM |
| altura | 270 mm |
| isolação elétrica | entre potência e controle |
| tipo de cabo | cabo IEC de fio simples (temperatura: 50-50 °C cobre 90 °C XLPE/EPR |
| interface física | multidrop de 2 fios RS485 of Modbus |
| LED de status | tensão de servo movimento: 1 LED (vermelho) |
| tensão de entrada digital | 24 V CC of captura |
| tensão de entrada digital | 24 V CC of lógica |
| tensão de entrada digital | 24 V CC of segurança |
| taxa de transmissão | 9600, 19200, 38400 bps parágrafo comprimento de barramento de 40-40 m of Modbus |
| tempo de resposta | <= 5 ms complemento de STO_A, complemento de STO_B |
| função de sinalização | visor de falhas 7 segmentos |
| sinalização | CE |
| pico 3 s corrente de saída 2 | 30 A |
| corrente de frenagem | 50 mA |
| conexão elétrica | terminal, capacidade de Fixação: 3 mm², AWG 12 (CN8) |
| conexão elétrica | terminal, capacidade de Fixação: 5 mm², AWG 10 (CN1) |
| conexão elétrica | terminal, capacidade de Fixação: 5 mm², AWG 10 (CN10) |
| frequência de comutação | 8 kHz |
| tensão de saída digital | <= 30 V CC |
| Peso | 2.7 kg |
| tempo de ressalto de contato | <= 1 ms of complemento de STO_A, complemento de STO_B |
| tempo de ressalto de contato | 2 µs of tampa |
| tempo de ressalto de contato | 0.25 µs...1.5 ms of ED |
| pico 3 s corrente de saída 3 | 30 A |
| tipo de conector | RJ45 (classificado CN7) of Modbus |
| interface de comunicacao | Modbus, Integrado |
| interface de comunicacao | CANopen, com cartão de comunicação separado |
| interface de comunicacao | CANmotion, com cartão de comunicação separado |
| interface de comunicacao | Ethernet/IP, com cartão de comunicação separado |
| interface de comunicacao | EtherCAT, com cartão de comunicação separado |
| interface de comunicacao | Profibus, com cartão de comunicação separado |
| interface de comunicacao | DeviceNet, com cartão de comunicação separado |
| interface de comunicacao | E/S, com cartão de comunicação separado |
| tipo de entrada digital | captura (tampa terminais) |
| tipo de entrada digital | lógica (ED terminais) |
| tipo de entrada digital | segurança (complemento de STO_A, complemento de STO_B terminais) |
| interface de comunicação | trem de pulso |
| compatibilidade com filtro CEM | tipo 022 |
| tipo do sinal de controle | feedback do codificador do servomotor |
| tipo do sinal de controle | saída do trem de pulso (PTO) RS422 <500 kHz <100 m |
| tipo do sinal de controle | pulso/direção (P/D), A/B, CW/CCW ligação de 24 V, 5 V (coletor aberto) <10 kHz <1 m |
| tipo do sinal de controle | pulso/direção (P/D), A/B, CW/CCW ligação de 24 V, 5 V (empurrar-puxar) <200 kHz <10 m |
| tipo do sinal de controle | pulso/direção (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| enfraquecimento do campo | falso |
| função de segurança | STO (remoção de torque seguro), Integrado |
| função de segurança | SS1 (parada segura 1), com cartão de segurança eSM separado |
| função de segurança | SS2 (parada segura 2), com cartão de segurança eSM separado |
| função de segurança | SLS (rotação limitada de segura), com cartão de segurança eSM separado |
| função de segurança | SOS (parada segura de operação), com cartão de segurança eSM separado |
| número de saída digital | 3 |
| número de entradas/saídas | 4 DI + 2 CI + 3 DO |
| lógica de saída digital | positivo ou negativo (SD) para EN/IEC 61131-2 |
| descrição da tensão de fornecimento | Trifásico 230 V |
| descrição da tensão de fornecimento | Trifásico 400 V |
| número de endereços | 1-247 of Modbus |
| compatibilidade de gama | LXM32M |
| tensão de saída | <= tensão da fonte de alimentação |
| posição de operação | vertical +/- 10 graus |
| coeficiente de queda de tensão do controlador | 0.95 |
| tipo de saída digital | lógica saída(s) (SD)24 V CC |
| tempo de resposta na saída | 250 µs (SD) of digital saída(s) |
| nível de segurança | SIL 3 para EN/IEC 61508 |
| nível de segurança | PL = e para ISO 13849-1 |
| duração de amostra | ED: 0.25 ms digital |
| duração de amostra | 0.25 ms |
| maximum leakage current | 30 mA |
| largura | 68 mm |
| categoria de sobretensão | III |
| profundidade | 237 mm |
| torque de aperto | CN8: 0.5-0.5 N.m |
| torque de aperto | CN1: 0.7-0.7 N.m |
| torque de aperto | CN10: 0.7-0.7 N.m |
| frequência de comutação 2 | 8 kHz |
| frequência de comutação 3 | 8 kHz |
| tipo de proteção | contra polaridade inversa: sinal das entradas |
| tipo de proteção | contra curtos-circuitos: sinal de saídas |
| número de fases da rede | 3 |
| número de entrada digital | 2 captura entrada(s) discreta(s) |
| número de entrada digital | 2 segurança entrada(s) discreta(s) |
| número de entrada digital | 4 lógica entrada(s) discreta(s) |
| Meio ambiente | |
| umidade relativa | Classe 3K3 (5 a 85%) sem condensação para IEC 60721-3-3 |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | > 1000...3000 m com condições |
| tipo de resfriamento | ventilador integrado |
| característica ambiental | classes 3C1 para IEC 60721-3-3 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| graus de poluição | 2 para EN/IEC 61800-5-1 |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| grau de proteção IP | IP20 para EN/IEC 61800-5-1 |
| compatibilidade eletromagnética | EMC conduzida, classe A grupo 1 para EN 55011 |
| compatibilidade eletromagnética | EMC conduzida, class A group 2 para EN 55011 |
| compatibilidade eletromagnética | EMC conduzida, 2 Ambiente categoria C3 para EN/IEC 61800-3 |
| compatibilidade eletromagnética | EMC conduzida, categoria C2 para EN/IEC 61800-3 |
| compatibilidade eletromagnética | EMC conduzida, ambiente 1 e 2 para EN/IEC 61800-3 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática, nível 3 para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos, nível 3 para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque, nível 3 para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas, nível 4 para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | EMC irradiada, class A group 2 para EN 55011 |
| compatibilidade eletromagnética | EMC irradiada, category C3 para EN/IEC 61800-3 |
| resistência à vibração | 1 gn (f = 13-150 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1,5 mm pico-a-pico (f = 3-13 Hz) para EN/IEC 60068-2-6 |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60028-2-27 |
| padrões | EN/IEC 61800-5-1 |
| padrões | EN/IEC 61800-3 |
| temperatura ambiente do ar para funcionamento | 0-50 °C para UL |
| certificações do produto | UL |
| certificações do produto | TÜV |
| certificações do produto | RoHS |
| certificações do produto | CSA |
| Principal | |
| frequência da rede | 47,5...63 Hz |
| pico 3s corrente de saída | 30 A of 5 s |
| linha de produto | Lexium 32 |
| tensão nominal de fornecimento [Us] | 200..0,240 V - 15...10 % |
| tensão nominal de fornecimento [Us] | 380..0,480 V - 15...10 % |
| formato da unidade | livro |
| tipo de produto ou componente | propulsor servo de movimento |
| corrente da linha | 23.5 A, THDI de 43 % a 380 V, com indutor de linha externo 1 mH |
| corrente da linha | 19.5 A, THDI de 55 % a 480 V, com indutor de linha externo 1 mH |
| corrente da linha | 7 A, THDI de 152 % a 480 V, sem indutor de linha |
| corrente da linha | 21.9 A, THDI de 124 % a 380 V, sem indutor de linha |
| limites de tensão de alimentação | 323-528 V |
| limites de tensão de alimentação | 170-264 V |
| número de fases da rede | trifásico |
| nome abreviado do dispositivo | LXM32M |
| potencia continua | 2600 W a 230 V |
| potencia continua | 13000 W a 400 V |
| potência nominal | 2 kW a 230 V 8 kHz |
| potência nominal | 3 kW a 400 V 8 kHz |
| corrente de saída contínua | 10 A a 8 kHz |
| frequência de alimentação | 50/60 Hz - 5...5 % |
| filtro EMC | integrado |
