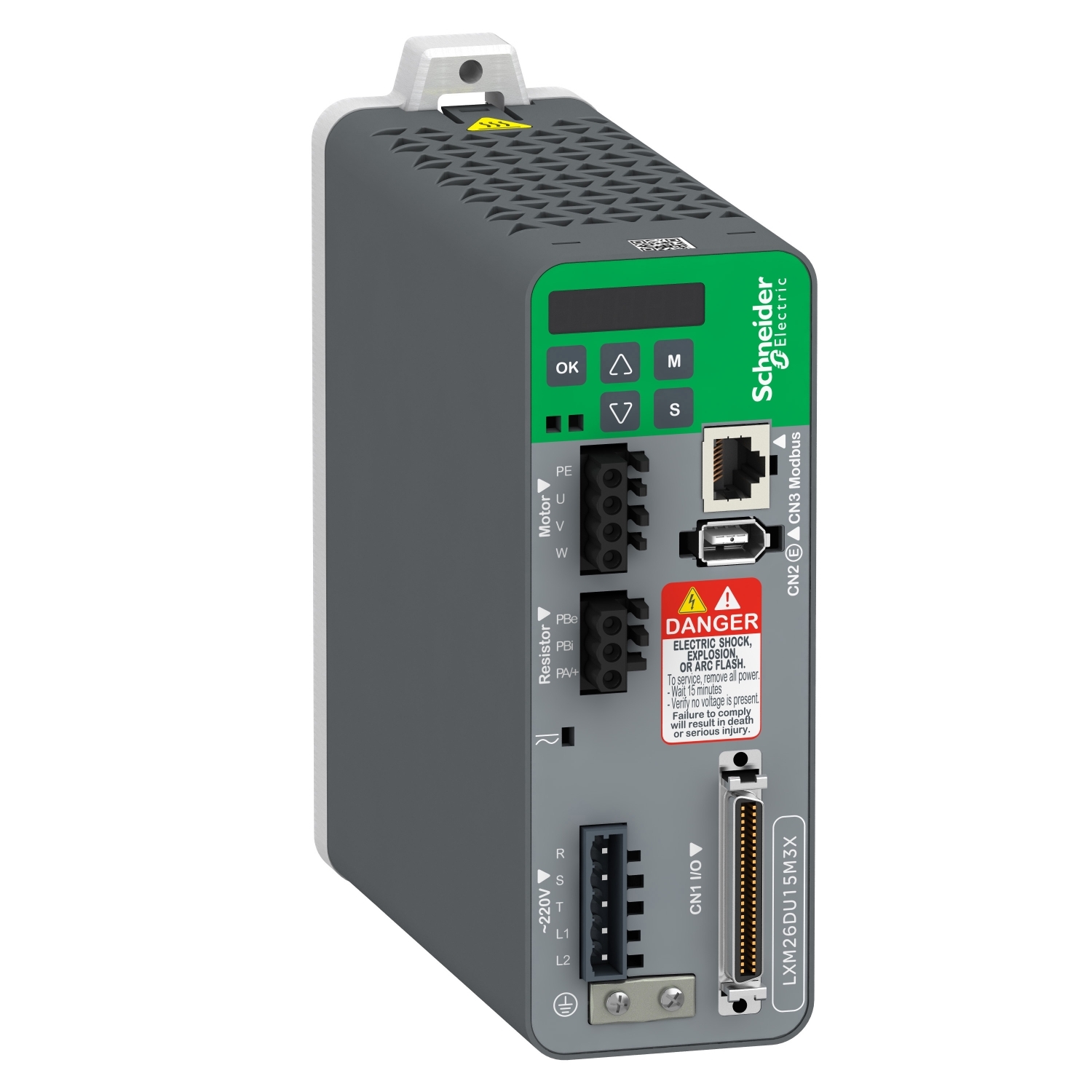

SERVO ACIONAMENTO LXM26DU15M3X
Ref: 21.86.021 Cód: LXM26DU15M3X Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - LXM26DU15M3X Declaração RoHS da ChinaDeclaração de Conformidade - LXM26DU15M3X Declaração RoHS da UEDeclaração de Conformidade - LXM26DU15M3X Declaração REAChDeclaração de Conformidade - LXM26DU15M3X Declaração RoHS da UEDeclaração de Conformidade - LXM26DU15M3X Declaração REACh| Complementar | |
| isolação elétrica | entre potência e controle |
| pico 3s corrente de saída | 21 A a 220 V |
| tensão nominal de fornecimento [Us] | 220 V (- 10...15 %) of trifásico |
| tensão nominal de fornecimento [Us] | 220 V (- 20...15 %) of monofásico |
| compatibilidade do produto | servo motor BCH2 (130 mm, 2 pilhas do motor) |
| frequência da rede | 47,5...63 Hz |
| tipo de cabo | cabo pares trançados blindados (único ou duplo) (temperatura: 0-55 °C |
| erro de precisão absoluta | 0.1 % |
| lógica de entrada digital | positivo ou negativo (CN1) |
| corrente de saída contínua 2 | 7:00 AM |
| corrente de saída contínua 3 | 7:00 AM |
| altura | 150 mm |
| interface física | RS485 of Modbus linha Serial escravo |
| tipo de saída digital | lógica (CN1) a 12...24 V CC |
| tipo de saída digital | saída do trem de pulso (PTO) (CN1) |
| LED de status | carga: 1 LED (vermelho) |
| tensão de entrada digital | 24 V CC of lógica |
| tensão de saída digital | 12...24 V CC |
| número de entrada digital | 8 programável (CN1) |
| número de entrada digital | 1 entrada de trem de pulso (PTI) (CN1) |
| número de entrada digital | 2 captura rápida (CN1) |
| função de sinalização | servo status e código de falhas unidade de display de 7-segmentos |
| sinalização | cULus |
| sinalização | CE |
| sinalização | CSA |
| pico 3 s corrente de saída 2 | 21 A a 220 V |
| número de fases da rede | monofásico |
| número de fases da rede | trifásico |
| Peso | 1.2 kg |
| pico 3 s corrente de saída 3 | 21 A a 220 V |
| número de entrada analógica | 2 |
| conexão elétrica | terminal mola, capacidade de Fixação: 1.3...1.5 mm², AWG 16 (L1-L2) |
| conexão elétrica | terminal mola, capacidade de Fixação: 1.3...1.5 mm², AWG 16 (R, S, T) |
| conexão elétrica | terminal mola, capacidade de Fixação: 1.3...1.5 mm², AWG 16 (U, V, W, PE) |
| conexão elétrica | terminal mola, capacidade de Fixação: 1.3...1.5 mm², AWG 16 (PA/+, PBe) |
| frequência de comutação | 16 kHz |
| número de saída digital | 5 |
| número de saída digital | 1 |
| descrição da tensão de fornecimento | monofásico 220 V AC 50...60 Hz |
| descrição da tensão de fornecimento | trifásico 220 V AC 50...60 Hz |
| lógica de saída digital | positivo ou negativo (CN1) |
| tipo de resfriamento | ventilador integrado |
| interface de comunicação | entrada de trem de pulso |
| interface de comunicação | saída de trem de pulso |
| limites de tensão de alimentação | 200-255 V trifásico |
| limites de tensão de alimentação | 170-255 V monofásico |
| tipo do sinal de controle | feedback do codificador do servomotor CN2 |
| enfraquecimento do campo | falso |
| coeficiente de queda de tensão do controlador | 1 |
| frequência de alimentação | 50/60 Hz - 5...5 % |
| compatibilidade de gama | LXM26D |
| tensão de saída | <= tensão da fonte de alimentação |
| posição de operação | vertical |
| maximum leakage current | 4.5 mA |
| largura | 55 mm |
| categoria de sobretensão | III |
| profundidade | 177 mm |
| torque de aperto | PE (ground): 1.4-1.4 N.m |
| potência nominal | 1.5 kW a 220 V 16 kHz |
| corrente de saída contínua | 7 A a 16 kHz |
| frequência de comutação 2 | 16 kHz |
| frequência de comutação 3 | 16 kHz |
| tipo de proteção | contra polaridade inversa: sinal das entradas |
| tipo de proteção | contra curtos-circuitos: sinal de saídas |
| tipo de proteção | sobre corrente: motor |
| tipo de proteção | sobretensão: motor |
| tipo de proteção | subtensão: motor |
| tipo de proteção | superaquecimento: motor |
| tipo de proteção | sobrecarga: motor |
| tipo de proteção | sobrevelocidade: motor |
| número de fases da rede | 3 |
| número de fases da rede | 1 |
| tipo da entrada analógica | V_REF 0,5 ... 4,5 V: - 220 - 240V, Impedância: 10 kOhm, Resolução: 12 bits |
| tipo da entrada analógica | T_REF 0,5 ... 4,5 V |
| potencia continua | 1500 W a 220 V |
| Meio ambiente | |
| filtro EMC | sem filtro EMC |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | > 1000...2000 m 1% por 100 m |
| grau de proteção IP | IP20 |
| umidade relativa | 5-95 % sem condensação |
| temperatura ambiente do ar para armazenamento | -25-65 °C |
| resistência ao choque | 10 gn, type I para IEC 60068-2-27 |
| compatibilidade eletromagnética | emissão guiadas - nível de teste: nível 3category C3 para EN/IEC 61800-3 |
| resistência à vibração | 3M4 amplitude = 3 mm (f = 9-200 Hz) para IEC 60721-3-3 |
| padrões | EN/IEC 61800-5-1 |
| temperatura ambiente do ar para funcionamento | 0-55 °C |
| certificações do produto | cULus |
| certificações do produto | CSA |
| certificações do produto | CE |
| Principal | |
| corrente da linha | 10 A, THDI de 166.6 % a 220 V, monofásico |
| corrente da linha | 10 A, THDI de 144.8 % a 220 V, trifásico |
| linha de produto | Easy Lexium 26 |
| formato da unidade | carcaça compacta |
| tipo de produto ou componente | propulsor servo de movimento |
| nome abreviado do dispositivo | LXM26D |
