RELE TRABALHO - RE17RAMU
Ref: 21.08.106 Cód: RELE TRABALHO Marca: SCHNEIDER

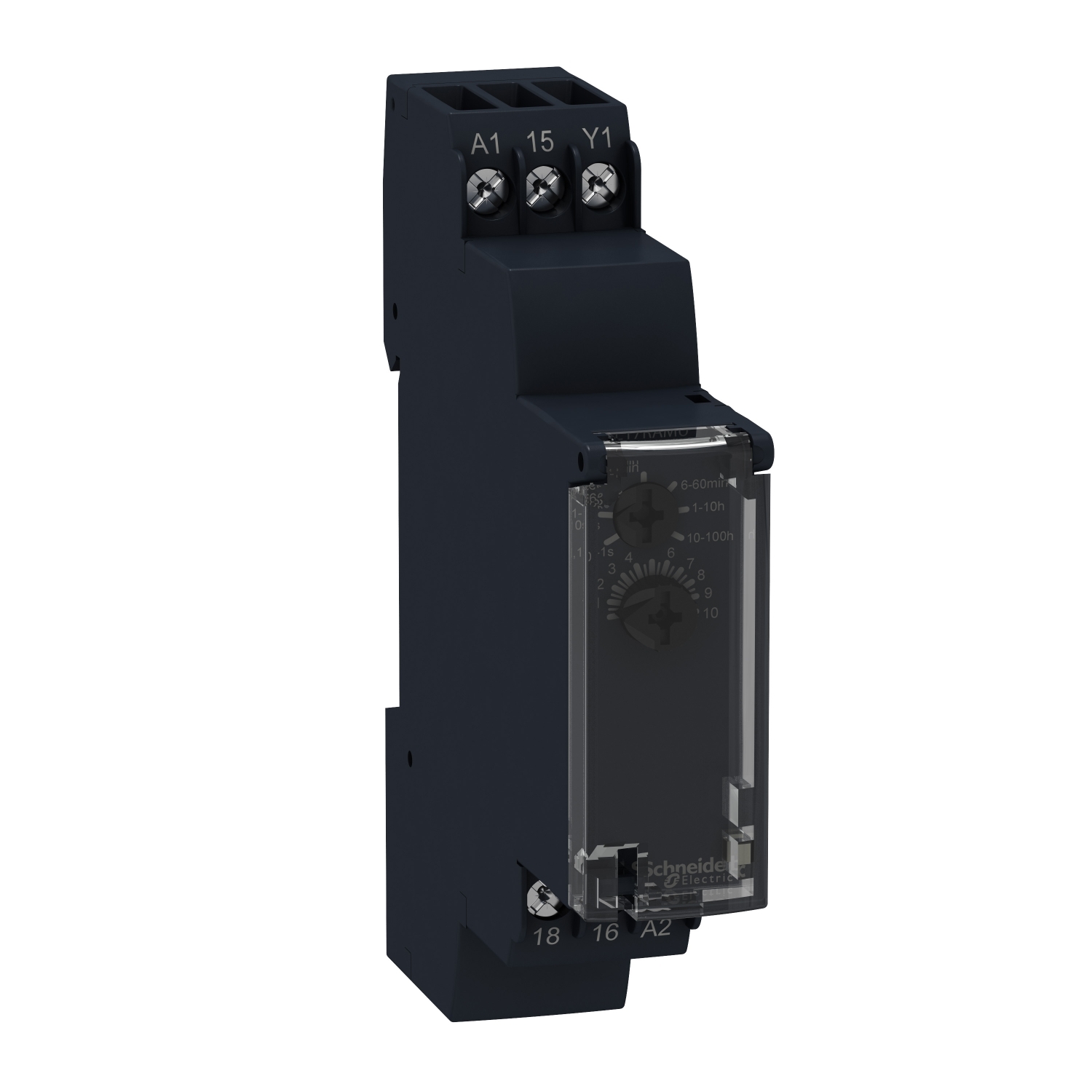

Relé temporizador modular, 8A, 1NAF, 0,1s...100h, função dupla - atraso na energização, 24VCC / 24...240VCA
Este relé de temporização Harmony RE17R pode ser definido entre 0,1 segun
dos e 100 horas, tem uma classificação de saída de 8A, tem 17,5 mm de larg
ura e pode ser fornecido com 24 V CC, 24 a 240 V CA. Ele também tem 1 SPDT d
e contato de inversor (polo simples de duas direções). Ele tem um dos forma
tos mais finos do mercado, permitindo uma instalação flexível e fácil no
trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1
polo. Ele também oferece uma tampa selável, configurações simples e preci
sas com aparadores rotativos. Este temporizador oferece sinais de controle de
pausa e somatório. Temporizador de função única para uma integração si
mples em esquemas lógicos com fiação, ideal para reforma de instalações
antigas sem usar um PLC.
Documentos:
Produc t Data SheetDec laração de Conformidade - RE17RAMU Declaração RoHS da UEDeclaração de Conf ormidade - RE17RAMU Declaração RoHS da ChinaDeclaração de Conformidade - RE17RAMU Declaração RoH S da ChinaDeclaração de Conformidade Ambiental - RE17RAMU Declaração RoHS da China| Complementar | |
| dados de fiabilidade de segurança | B10d = 270000 |
| dados de fiabilidade de segurança | MTTFd = 296,8 anos |
| altura | 90 mm |
| definição da precisão do atraso horário | +/- 10% da escala completa a 25 ? para IEC 61812-1 |
| distância de escoamento | 4 kV/3 para IEC 60664-1 |
| maximum delay response | 100 ms |
| tipo de controle | interruptor seletor painel frontal |
| resistência de isolamento | 100 mOhm a 500 V CC para IEC 60664-1 |
| corrente de comutação máxima | 8 A CA/CC |
| material de contatos | sem cádmio |
| consumo de potência em VA | 0-32 VA a 240 V CA |
| consumo de potência em W | 0.6 W a 24 V CC |
| força dielétrica | 2.5 kV 1 mA/1 minuto 50 Hz para IEC 61812-1 |
| tempo de reposição | 120 ms na desenergização típico |
| taxa de produção em Hz | 10 Hz |
| Peso | 0.07 kg |
| posição de montagem | qualquer posição em relação ao plano de montagem vertical normais |
| desvio de tensão | +/- 0,2%/V |
| tensão de comutação máxima | 250 V CA |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| funcionalidade | para o retardamento de temporização |
| tipo e composição dos contatos | 1 F/A |
| derivação de temperatura | +/- 0,05%/°C |
| tensão nominal de fornecimento [Us] | 24...240 V CA 50/60 Hz |
| tensão nominal de fornecimento [Us] | 24 V CC |
| sinalização local | indicador LED of ligado fixo: relé com corrente, nenhuma temporização em curso |
| sinalização local | indicador LED 80% ON e 20% OFF of intermitente: temporização em curso |
| sinalização local | indicador LED 5% ON e 95% OFF of pulsante |
| corrente de comutação mínima | 10 mA a 5 V CC |
| tensão de entrada | 10 V |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| durabilidade elétrica | 100000 ciclos of resistivo carga (8 A a 250 V CA máxima) |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RE17 |
| capacidade de interrupção | 2000 VA |
| no fator de carga | 100% |
| material da caixa | autoextintor |
| duração do impulso | 100 ms com carga em paralelo típico |
| duração do impulso | 30 ms típico |
| sinalização | CE |
| intervalo de tensões | 0,85...1,1 Us |
| [Uimp] tensão suportável de impulso nominal | 5 kV durante 1,2/50 µs |
| profundidade | 72 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| frequência de alimentação | 50..0,60 Hz +/- 5 % |
| precisão de repetição | +/- 0.5 % para IEC 61812-1 |
| time delay type | A, At |
| Meio ambiente | |
| resistência à vibração | 20 m/s² (f = 10-150 Hz) para IEC 60068-2-6 |
| umidade relativa | 93-93 % sem condensação para IEC 60068-2-30 |
| temperatura ambiente do ar para armazenamento | -30-60 °C |
| grau de proteção IP | IP20 para IEC 60529 (bloco terminal) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| resistência ao choque | 15 gn of 11 ms para IEC 60068-2-27 |
| imunidade a microquebras | 20 ms |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática: nível de teste: 6 kV (em contato nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática: nível de teste: 8 kV (em ar nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos: nível de teste: 10 V/m (80 MHz a 1 GHz nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas: nível de teste: 1 kV (grampo de ligação capacitiva nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas: nível de teste: 2 kV (direto nível 3 para IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque: nível de teste: 1 kV (modo diferencial nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque: nível de teste: 2 kV (modo comum nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | perturbações de RF por condução: nível de teste: 10 V (0,15...80 MHz nível 3 para IEC 61000-4-6 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão: nível de teste: 0 (1 ciclo para IEC 61000-4-11 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão: nível de teste: 0.7 (25/30 ciclos para IEC 61000-4-11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadas: classe B para EN 55022 |
| padrões | 2006/95 / CE |
| padrões | 2004/108/EC |
| padrões | IEC 61812-1 |
| padrões | EN 61000-6-3 |
| padrões | EN 61000-6-1 |
| padrões | EN 61000-6-4 |
| padrões | EN 61000-6-2 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| certificações do produto | CSA |
| certificações do produto | cULus |
| certificações do produto | GL |
| Principal | |
| tipo de saída digital | relé |
| linha de produto | Zelio Time |
| tipo de produto ou componente | relé de temporização modular |
| time delay range | 1...10 mín |
| time delay range | 10...100 H |
| time delay range | 0.1...1 s |
| time delay range | 6...60 s |
| time delay range | 6...60 mín |
| time delay range | 1...10 s |
| time delay range | 1...10 H |
| corrente de saída nominal | 8:00 AM |
| largura | 17.5 mm |
| nome abreviado do dispositivo | RE17R |
| tipo de atraso | At |
| tipo de atraso | A |
