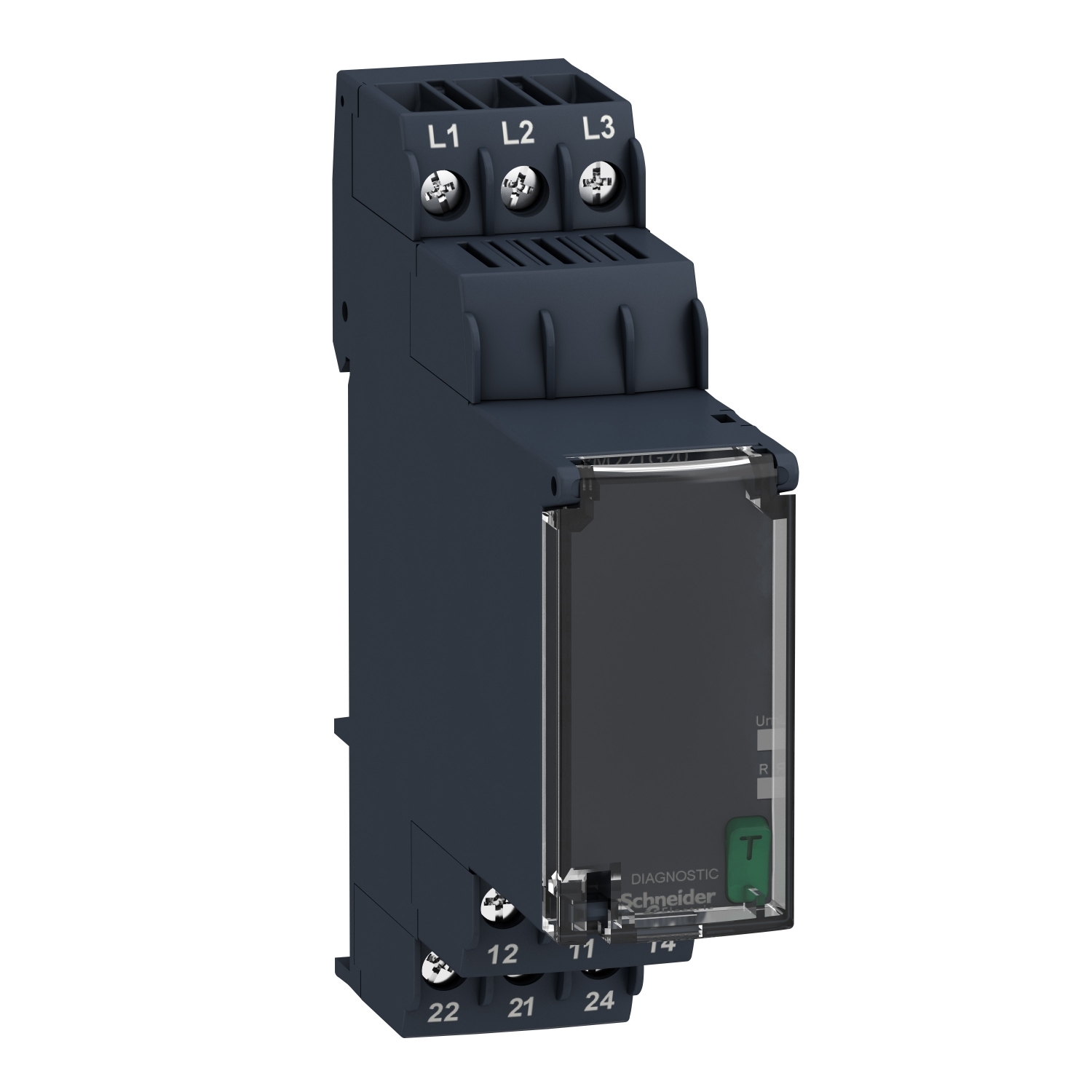

RELE SEQ. E FALTA FASE - RM22TG20
Ref: 21.08.081 Cód: RELE SEQ. E FALTA FASE Marca: SCHNEIDER
Relé de controle e medição de redes trifásicas, função dupla, 2NAF, 8A, 208...480VCA
Este relé de controle Harmony RM22TG permite o monitoramento de circuitos d
e alimentação de energia em redes de 3 fases. Este relé de controle modula
r de 3 fases é ideal para o monitoramento de valores elétricos em painéis
de controle industriais e prediais. Ele se aplica a um amplo tipo de aplicaç
ões de automação industrial, como de içamento, embalagem, elevadores, tê
xteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura
, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesm
o espaço que qualquer dispositivo DIN modular de 1 polo. Também oferece uma
função de memória selecionável, LED integral para indicar o status do co
ntrole, tampa selável, com ajustes simples e precisos com aparadores de para
fuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha d
o desligamento automático para uma rápida identificação e solução de pr
oblemas da falha. Controlador multifunção para ampla escolha selecionado em
sistemas au
tomatizados lógicos com fiação, ideal para reforma de instalações antiga
s sem usar um PLC.
Documentos:
Product Data SheetDeclaração de Conformidade - RM22TG20 Declaração RoHS da C hinaDeclaraçã o de Conformidade - RM 22TG20 Declaração RoHS da UEDeclaração de Conformidade - RM22TG20 Declaração REAChDecla ração de Conformidade - RM22TG20 Declaração RoHS da ChinaDeclaração de Conformidade - RM22TG20 Declaração RoHS da UEDec laração de Conformidade - RM22TG20 Declaração REACh| Complementar | |
| tensão nominal de fornecimento [Us] | 208 ... 480 V CA |
| dados de fiabilidade de segurança | MTTFd = 924.6 anos |
| dados de fiabilidade de segurança | B10d = 850000 |
| corrente de comutação mínima | 10 mA a 5 V CC |
| corrente de comutação máxima | 8 A CA |
| limiar de detecção da tensão | < 100 V CA |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 15-15 VA a 480 V CA 60 Hz |
| material de contatos | sem cádmio |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.09 kg |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| tempo de resposta | <= 200 ms |
| categoria de sobretensão | III para IEC 60664-1 |
| categoria de sobretensão | III para UL 508 |
| limites de tensão de alimentação | 183-528 V CA |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| material da caixa | plástico auto-extintor |
| limites de tensão de circuito de controle | 183...528 V CA |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 650 ms |
| frequência de alimentação | 50..0,60 Hz +/- 10 % |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM22 |
| Meio ambiente | |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para UL 508 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| imunidade a microquebras | 10 ms |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| padrões | EN / IEC 60255-1 |
| certificações do produto | CE |
| certificações do produto | EAC |
| certificações do produto | China RoHS |
| certificações do produto | RCM |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | CCC |
| Principal | |
| intervalo de medição | 183..0,528 V tensão CA |
| linha de produto | Zelio Control |
| capacidade de comutação em VA | 2000 VA |
| tipo de produto ou componente | relés de controle e medição modular |
| Relé | RM22TG |
| tipo de relé | relé de controle |
| número de fases da rede | trifásico |
| tipo de atraso | sem |
| parâmetros monitorizados do relé | sequência de fases |
| parâmetros monitorizados do relé | phase failure detection (2 or more phase cut) |
