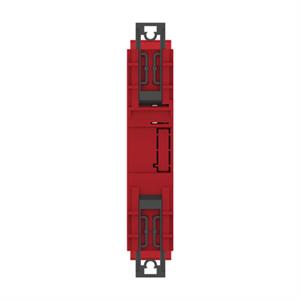

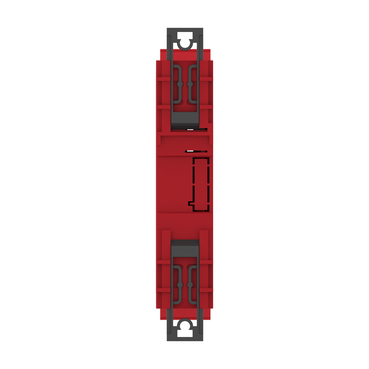

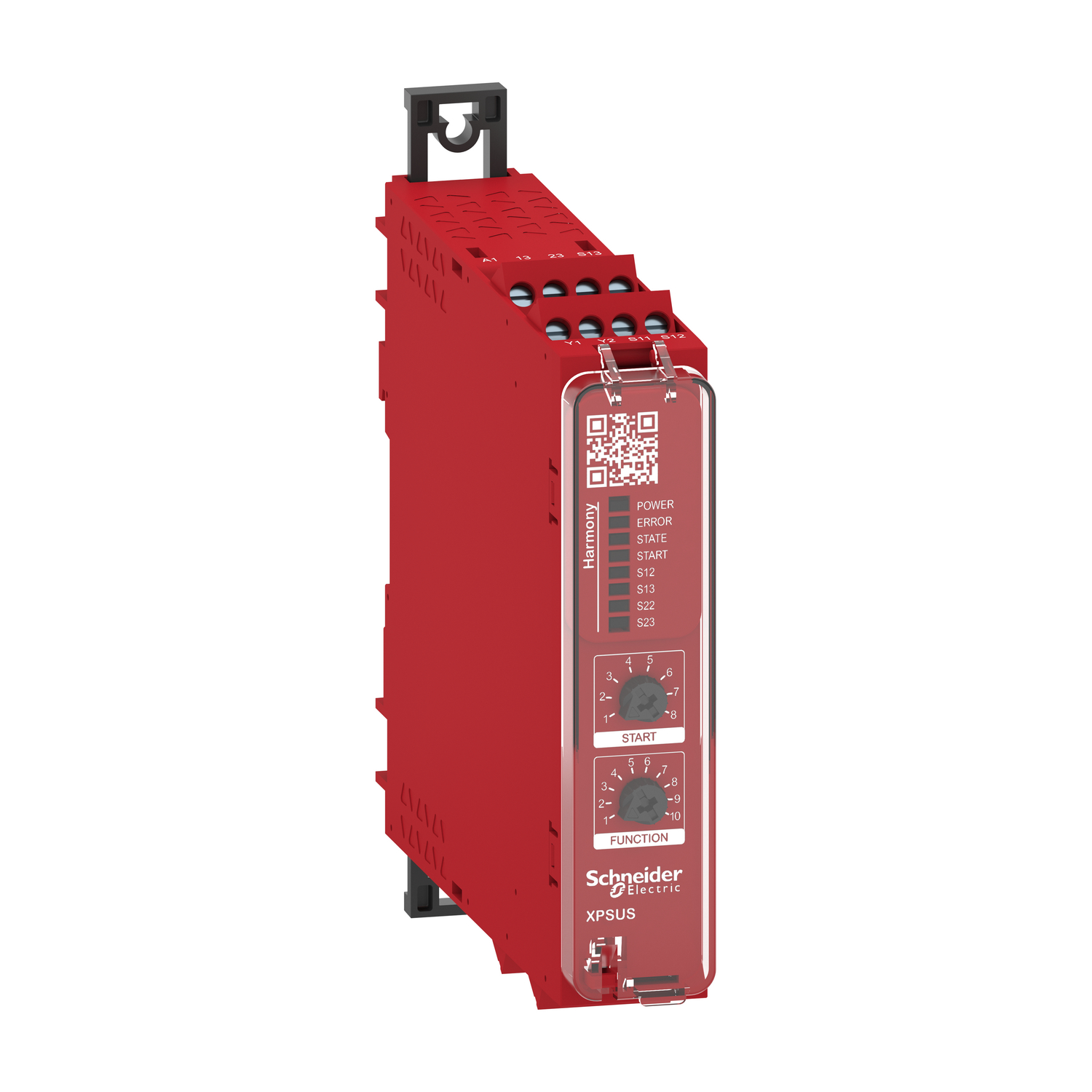

RELE SEGURANCA XPSUS12AP
Ref: 21.65.068 Cód: XPSUS12AP Marca: Schneider Electric
Relé de Segurança Cat. 4 - PL e / SILCL 3 - 4 Canais de Entrada - 2 Saídas NA - Conector Parafuso - 24 Vac/cc
O relé de segurança XPSUS12AP foi projetado para monitorar parada de emergência, monitor de porta, switch magnético, cortina de luz, botão homem morto, bimanual e sensores RFID ou PNP. Contém tensão de alimentação de 24Vac/dc, 4 entradas de segurança e 3 saídas Normalmente Abertas. Além de possuir conector por parafuso e categoria de segurança 4. Sua composição flexível o torna um produto versátil que atende diversas aplicações com qualidade e eficiência.
Documentos:
Product Data SheetDeclaração de Conformidade - XPSUS12AP Declaração RoHS da UEDeclaração de Conformidade - XPSUS12AP Declaração RoHS da ChinaDeclaração de Conformidade - XPSUS12AP Declaração RoHS da UEDeclaração de Conformidade - XPSUS12AP Declaração RoHS da China| Complementar | |
| maximum line resistance | 500 Ohm |
| largura | 22.5 mm |
| profundidade | 120 mm |
| tempo de sincronização entre entradas | 0,5 s |
| tempo de sincronização entre entradas | 2 s |
| tempo de sincronização entre entradas | 4 s |
| maximum response time on input open | 20 ms |
| [Ie] corrente nominal de operação | 5 A CA-1 |
| [Ie] corrente nominal de operação | 3 A CA-15 |
| [Ie] corrente nominal de operação | 5 A CC-1 |
| [Ie] corrente nominal de operação | 3 A CC-13 |
| [Ie] corrente nominal de operação | 3 A CA-1 |
| [Ie] corrente nominal de operação | 1 A CA-15 |
| [Ie] corrente nominal de operação | 3 A CC-1 |
| [Ie] corrente nominal de operação | 1 A CC-13 |
| composição de contato auxiliar | 2 NA |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 2) para EN/IEC 60947-1 |
| consumo de potência em W | 2 W 24 V CC |
| tipo de proteção de entrada | interno, eletrônico |
| tipo de saída | saída de relé, 250 V CA |
| tipo de saída | saída de relé, 250 V CA |
| tipo de saída | saída de relé, 24 V CC |
| tipo de saída | saída de relé, 24 V CC |
| compatibilidade de entrada | normally closed circuit para ISO 14119 |
| compatibilidade de entrada | interruptor de fim de curso XC para ISO 14119 |
| compatibilidade de entrada | contato mecânico para ISO 14119 |
| compatibilidade de entrada | normally closed circuit para ISO 13850 |
| compatibilidade de entrada | antivalent pair para ISO 14119 |
| compatibilidade de entrada | OSSD pair para IEC 61496-1-2 |
| compatibilidade de entrada | controle a duas mãos para EN 574/ISO 13851-III A |
| compatibilidade de entrada | PNP de sensores de proximidade de 3 fios |
| consumo de potência em VA | 5.0 VA 24 V CA 50/60 Hz |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| número de saídas | 3 pulsed output |
| altura | 100 mm |
| suporte de montagem | calha DIN simétrica de 35 mm |
| tensão de saída mínima | 12 V of saída de relé |
| corrente de saída mínima | 10 mA of saída de relé |
| [Ith] corrente térmica ao ar livre convencional | 8:00 AM |
| tipo de entrada/saída | semiconductor pulsed diagnostic output Z1, 20 mA |
| classificação do fusível associado | 10 A gG of circuito de saída de relé NA para IEC 60947-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão II para EN/IEC 60947-1 |
| Peso | 0.2 kg |
| tipo de início | automatic/manual/monitored |
| número de entradas | 2 |
| Meio ambiente | |
| padrões | IEC 60947-5-1 |
| padrões | IEC 61508-1 functional safety standard |
| padrões | IEC 61508-2 functional safety standard |
| padrões | IEC 61508-3 functional safety standard |
| padrões | IEC 61508-4 functional safety standard |
| padrões | IEC 61508-5 functional safety standard |
| padrões | IEC 61508-6 functional safety standard |
| padrões | IEC 61508-7 functional safety standard |
| padrões | ISO 13849-1 functional safety standard |
| padrões | IEC 62061 functional safety standard |
| grau de proteção IP | IP20 (terminais) para EN/IEC 60529 |
| grau de proteção IP | IP40 (caixa) para EN/IEC 60529 |
| grau de proteção IP | IP54 (mounting area) para EN/IEC 60529 |
| certificações do produto | TÜV |
| certificações do produto | cULus |
| temperatura ambiente do ar para armazenamento | -25-85 °C |
| umidade relativa | 5-95 % sem condensação |
| Principal | |
| tipo de circuito elétrico | NC pair |
| tipo de circuito elétrico | PNP pair |
| tipo de circuito elétrico | antivalent pair |
| tipo de circuito elétrico | OSSD pair |
| função do módulo | botão de parada de emergência com 2 contactos NF |
| função do módulo | monitoramento de proteção com 1 ou 2 disjuntores de segurança |
| função do módulo | monitoring 2 PNP sensors |
| função do módulo | monitoramento de interruptor magnético |
| função do módulo | monitoramento da cortina de luz |
| função do módulo | RFID switch |
| função do módulo | monitoramento de equipamento de proteção eletrosensível (ESPE) |
| função do módulo | permitindo o acompanhamento interruptor |
| função do módulo | monitoramento do sensor de proximidade |
| função do módulo | monitoramento estação de controle de duas mãos |
| nível de segurança | pode atingir PL e/categoria 4 para ISO 13849-1 |
| nível de segurança | pode atingir SILCL 3 para IEC 62061 |
| nível de segurança | pode atingir SIL 3 para IEC 61508 |
| aplicação do módulo de segurança | para monitoramento elétrico de estações de controle a duas mãos |
| aplicação do módulo de segurança | monitoring antivalent contacts |
| aplicação do módulo de segurança | for emergency stop, guard and light curtain monitoring |
| aplicação do módulo de segurança | para monitoramento de interruptores de acionamento |
| dados de fiabilidade de segurança | MTTFd > 30 years para ISO 13849-1 |
| dados de fiabilidade de segurança | Dcavg >= 99 % para ISO 13849-1 |
| dados de fiabilidade de segurança | PFHd = 1.13E-09 para ISO 13849-1 |
| dados de fiabilidade de segurança | HFT = 1 para IEC 62061 |
| dados de fiabilidade de segurança | PFHd = 1.13E-09 para IEC 62061 |
| dados de fiabilidade de segurança | SFF > 99% para IEC 62061 |
| dados de fiabilidade de segurança | HFT = 1 para IEC 61508-1 |
| dados de fiabilidade de segurança | PFHd = 1.13E-09 para IEC 61508-1 |
| dados de fiabilidade de segurança | SFF > 99% para IEC 61508-1 |
| dados de fiabilidade de segurança | type = B para IEC 61508-1 |
| conexões - terminais | bloco terminal de parafuso removível, 0,2...2,5 mm² sólido ou flexível |
| conexões - terminais | bloco terminal de parafuso removível, 0,25...2,5 mm² flexível com virola condutor único |
| conexões - terminais | bloco terminal de parafuso removível, 0,2...1,5 mm² sólido ou flexível condutor de gêmeos |
| conexões - terminais | bloco terminal de parafuso removível, 2 x 0.25...1 mm² flexível com virola without cable end, with bezel |
| conexões - terminais | bloco terminal de parafuso removível, 2 x 0.5...1.5 mm² flexível com virola com extremidade do cabo, com aro |
| tensão nominal de fornecimento [Us] | 24 V CA - 15...10 % |
| tensão nominal de fornecimento [Us] | 24 V CC - 20...20 % |
| linha de produto | automação Preventa Safety |
| tipo de produto ou componente | módulo de segurança Preventa |
| nome do módulo de segurança | XPSUS |
