RELE NIVEL - RM22LG11MR
Ref: 21.08.171 Cód: RELE NIVEL

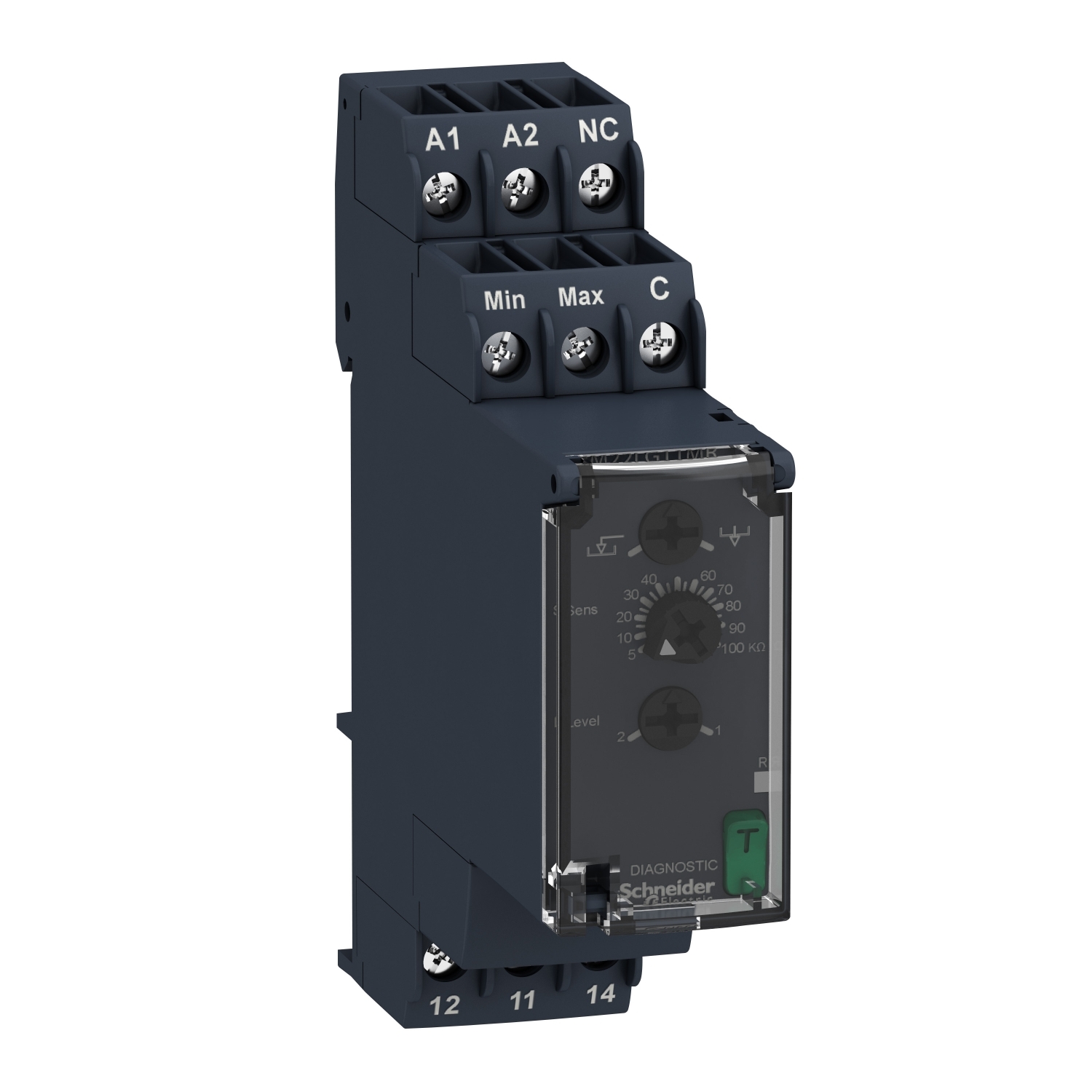

Relé de controle de nível, multifunção, 1NAF, 8A, 24...240VCA/CC
O RM22LG11MR é um relé de controle de nível multifunção da linha Harmon
y RM22. Este relé permite o monitoramento do controle de nível de líquido
em redes trifásicas. Ele é ideal para monitoramento de valores elétricos e
m painéis de controle industriais e prediais. Aplica-se a um amplo tipo de a
plicações de automação industrial, como içamento, embalagem, elevadores,
têxteis, água. Possui um formato fino do mercado, permitindo uma instalaç
ão fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dis
positivo DIN modular de 1 pólo. Também oferece botão de diagnóstico, tamp
a selável, configurações simples e precisas com cortadores de parafuso. El
e fornece gerenciamento de desligamento automático e informações de falhas
ao usuário para uma rápida identificação de falhas e solução de proble
mas. Controlador multifuncional para ampla escolha selecionada em sistemas au
tomatizados lógicos cabeados, ideal para reforma de instalações antigas se
m uso de CLP
.
Documentos:
Product Data Sh eetDeclar ação de Conformidade - RM22LG11MR Declaração REAChDeclaração de Confor midade - RM22LG11MR Declaração RoHS da ChinaDeclaração de Conformidade - RM22LG11MR Declaração RoHS da U EDeclara? ?ão de Conformidade - RM22LG11MR Declaração REAChDeclaração de Conformi dade - RM22LG11MR Decl aração RoHS da ChinaDeclaração de Conformidade - RM22LG11MR Declaração RoHS da UE< /a>Declaraç? ?o de Conformidade - RM22LG11MR Declaração REAChDeclaração de Conformidade - RM22LG11MR Declaraç? ?o RoHS da ChinaDeclaração de Conformidade - RM22LG11MR Declaração RoHS da UE| Complementar | |
| categoria de sobretensão | III para IEC 60664-1 |
| isolamento | entre a alimentação e a medição |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM22 |
| limites de tensão de alimentação | 20.4-264 V CA/CC |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| corrente de saída nominal | 8:00 AM |
| maximum supply current for sensors | 1 mA |
| material da caixa | plástico auto-extintor |
| limites de tensão de circuito de controle | - 15 % + 10 % Un |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| consumo de potência em W | 1.5 W CC |
| ajuste de sensibilidade | 5-100 % |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 0.6 s |
| precisão de repetição | +/- 2 % of atraso |
| erro de medição | < 1% sobre todo o intervalo com variação da tensão |
| erro de medição | 0,05%/°C com variação da temperatura |
| escala de sensibilidade | 5..0,100 kOhm St (Sensibilidade padrão) |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.1 kg |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1750 ms |
| corrente de eletrodo máxima | 1 mA |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| funcionalidade | detecção da sonda resistiva |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz |
| dados de fiabilidade de segurança | B10d = 120000 |
| dados de fiabilidade de segurança | MTTFd = 125.5 years |
| corrente de comutação mínima | 10 mA a 5 V CC |
| tensão máxima do eletrodo | 12 V CA |
| capacitância do cabo | 1 nF a HS (Sensibilidade Elevada) of cabo da sonda |
| capacitância do cabo | 2.2 nF a St (Sensibilidade padrão) of cabo da sonda |
| capacitância do cabo | 4.7 nF a LS (Baixa Sensibilidade) of cabo da sonda |
| corrente de comutação máxima | 8 A CA |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| maximum cable distance between devices | 1000 m entre sonda e atraso |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 5-5 VA CA |
| material de contatos | sem cádmio |
| Meio ambiente | |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| certificações do produto | GL |
| certificações do produto | RCM |
| certificações do produto | CCC |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | China RoHS |
| certificações do produto | EAC |
| certificações do produto | CE |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| padrões | EN / IEC 60255-1 |
| imunidade a microquebras | 100 ms CC |
| imunidade a microquebras | 90 ms CA |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| graus de poluição | 3 para IEC 60664-1 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| Principal | |
| parâmetros monitorizados do relé | detecção por sondas resistivas |
| tipo de atraso | sem |
| tipo de produto ou componente | relés de controle e medição modular |
| intervalo de medição | 5...100 kOhm |
| Relé | RM22L |
| tipo de relé | relé de controle de nível |
| linha de produto | Zelio Control |
| capacidade de comutação em VA | 2000 VA |
