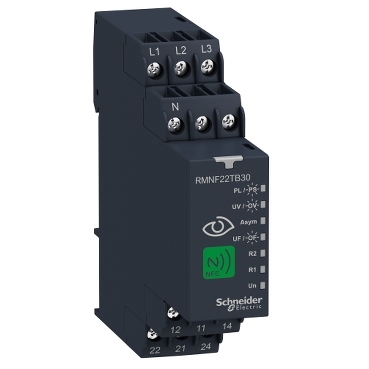

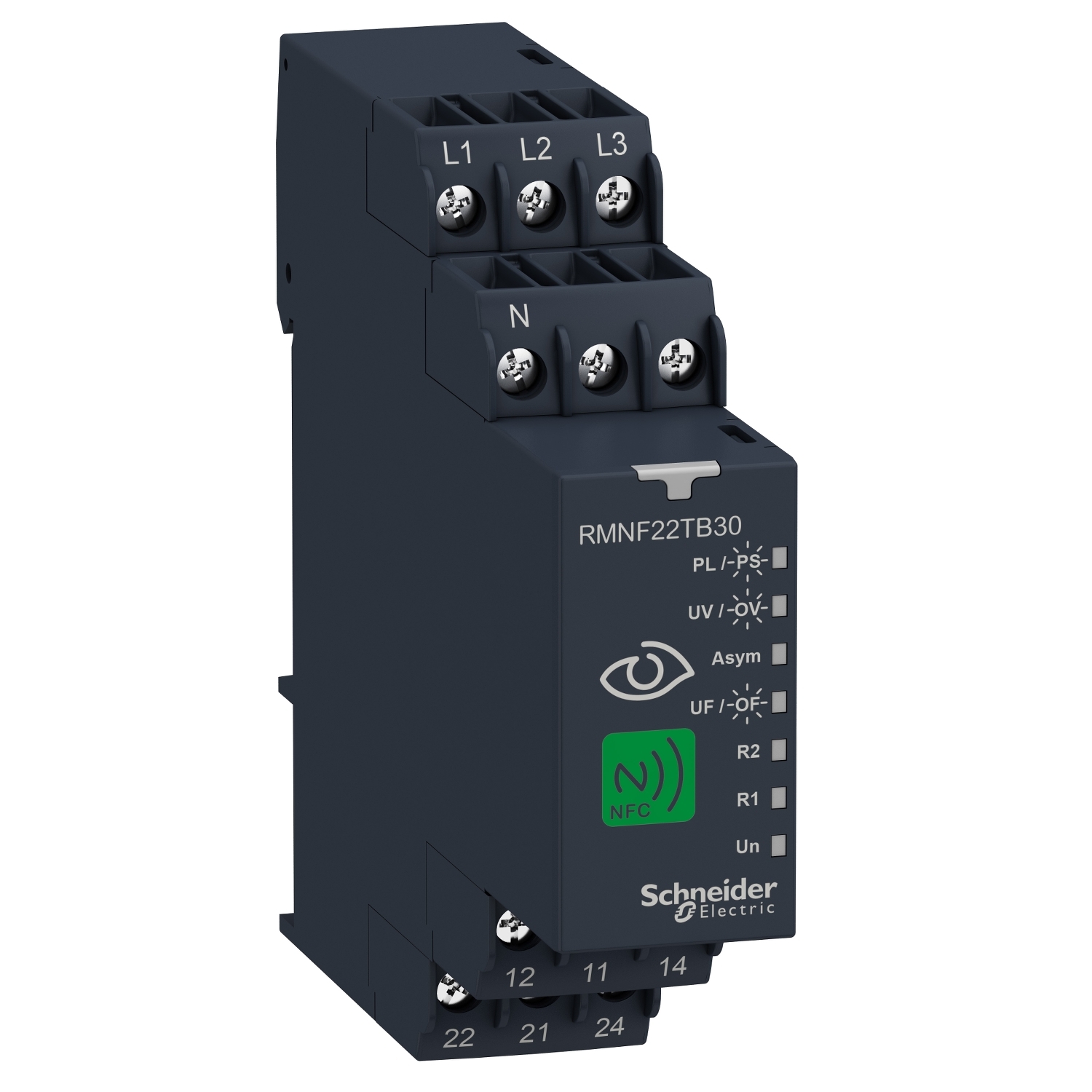

RELE MONITORAM. MULTIFUNCAO - RMNF22TB30
Ref: 21.08.200 Cód: RMNF22TB30 Marca: SCHNEIDER
Relé de controle e medição de redes trifásicas NFC, multifunção, 2x 1NAF, 8A, 208...480VCA
O RMNF22TB30 é um relé de controle e medição de redes trifásicas NFC da
linha Harmony RMN. Este relé de controle trifásico é integrado à tecnolo
gia NFC, que traz operação digital em vez de operação analógica. Este é
um relé de controle trifásico multifuncional 8A que monitora rede trifási
ca ou trifásica com neutro e possui um atraso de tempo ajustável de 0,1s a
60min. Com o aplicativo Harmony NFC, diferentes alarmes podem ser combinados
usando a lógica AND, OR e NOT para formar combinações de monitoramento exc
lusivas para as duas saídas de relé que são configuráveis ??individualmen
te. O relé de controle trifásico NFC é uma referência única que suporta
7 funções, nomeadamente perda de fase, sequência de fase, assimetria, subt
ensão, sobretensão, subfrequência e sobrefrequência. O relé de controle
trifásico é protegido por IP20 (terminais), IP40 (invólucro) e IP40 (paine
l frontal). Além disso, a senha de 4 dígitos aumenta a segurança, evitando
alteraçõe
s não autorizadas de configurações. Está em conformidade com o padrão in
ternacional EN/IEC 60255-1 e certificações como UL, CSA, CE, CCC, EAC e RCM
. O monitoramento e os testes agora são intuitivos, pois as condições exat
as de falha podem ser identificadas através de LEDs frontais e analisar dado
s com o aplicativo Harmony NFC. Isso economiza tempo e aumenta a eficiência.
Documentos:
Product Data She etDeclaração de Conformidade - RMNF22TB30 Declaração RoHS da ChinaDeclaração de Conformidade - RMNF22TB 30 Declaração RoHS da UEDeclaração de Conformidade - RMNF22TB30 Declaração REACh| Complementar | |
| corrente de comutação mínima | 100 mA a 6 V |
| maximum measuring cycle | 150 ms ciclo de medição como valor rms verdadeiro |
| definição da precisão do atraso horário | +/- 3 % of 10 s...60 min |
| definição da precisão do atraso horário | +/- 300 ms of 0...10 s |
| altura | 90 mm |
| corrente de comutação máxima | 8 A CA |
| histerese | 3-3 % fixed of detecção de falha de fase |
| erro de medição | < 0.05 %/Hz with frequency variation |
| erro de medição | < 0,05%/°C com variação da temperatura |
| tipo de proteção | 166...576 V ajustável detecção de sobretensão e subtensão (line to line) |
| tipo de proteção | 96...332 V ajustável detecção de sobretensão e subtensão (line to neutral) |
| tipo de proteção | 5...150 V ajustável assimetria |
| tipo de proteção | 45...66 Hz ajustável overfrequency or underfrequency |
| material de contatos | sem cádmio |
| tensão nominal de fornecimento [Us] | 208..0,480 V CA line to line |
| tensão nominal de fornecimento [Us] | 120..0,277 V CA line to neutral |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| potência nominal | 2.0E-4 MW |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 4-4 VA a 480 V CA 60 Hz |
| tempo de resposta | <= 300 ms |
| [Ith] corrente térmica ao ar livre convencional | 8:00 AM |
| definição da precisão do limiar de comutação | +/- (1.5 % + 1 V) |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.125 kg |
| sinalização local | Un, verde LED fixo) of potência LIGAR |
| sinalização local | R1, âmbar LED fixo) of relay energised |
| sinalização local | R1, âmbar LED piscando) of timing in progress |
| sinalização local | R2, âmbar LED fixo) of relay energised |
| sinalização local | R2, âmbar LED piscando) of timing in progress |
| sinalização local | PL, vermelho LED fixo) of alarm phase failure triggered |
| sinalização local | PS, vermelho LED piscando) of alarm phase sequence failure triggered |
| sinalização local | UV, vermelho LED fixo) of alarm undervoltage failure triggered |
| sinalização local | OV, vermelho LED piscando) of alarm overvoltage failure triggered |
| sinalização local | UF, vermelho LED fixo) of alarm underfrequency failure triggered |
| sinalização local | OF, vermelho LED piscando) of alarm overfrequency failure triggered |
| sinalização local | ASYM, vermelho LED fixo) of alarm asymmentry failure triggered |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16 flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14 flexível com extremidade do cabo |
| [Ui] tensão de isolamento nominal | 400 V |
| durabilidade mecânica | 10000000 ciclos |
| no fator de carga | 100% |
| material da caixa | plástico auto-extintor |
| limites de tensão de alimentação | 166.4-576 V CA line to line |
| limites de tensão de alimentação | 96-332.4 V CA line to neutral |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| [Uimp] tensão suportável de impulso nominal | 4 kV durante 1,2/50 µs |
| profundidade | 99 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| torque de aperto | 5.3-8.8 lbf.pol para IEC 60947-1 |
| durabilidade elétrica | 100000 ciclos |
| frequência máxima de funcionamento | 13.56 MHz |
| aumento de atraso na inicialização | 650 ms |
| frequência de alimentação | 50..0,60 Hz +/- 10 % |
| precisão de repetição | +/- 0.5 % of circuito de entrada |
| precisão de repetição | +/- 3% of atraso |
| definição da precisão do limiar de comutação | +/- (1.5 % + 1 V) |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| Meio ambiente | |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | III para IEC 60664-1 |
| categoria de sobretensão | III para UL 508 |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para UL 508 |
| directivas | 2014/30/EU - electromagnetic compatibility |
| directivas | 2014/35/EU - low voltage directive |
| directivas | 2014/53/EU - radio equipment directive |
| directivas | 2015/863/EU - RoHS directive |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP40 para IEC 60529 (painel frontal) |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 58.1-150 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 10-58.1 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| imunidade a microquebras | 10 ms |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)criteria B para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| compatibilidade eletromagnética | interrupções de tensão - nível de teste: 0 (250/300 cycles)criteria C para IEC 61000-4-29 |
| compatibilidade eletromagnética | perturbações de RF por conduçãonível 3 para IEC 61000-4-6 |
| compatibilidade eletromagnética | campo magnético na frequência de potência - nível de teste: 30 A/m (contínuo)-300 A/m (1-3 s)nível 4 para IEC 61000-4-8 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão - nível de teste: 0 (0.5...25 cycles) para IEC 61000-4-11 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão - nível de teste: 40 % (10/12 cycles) para IEC 61000-4-11 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão - nível de teste: 0.7 (25/30 ciclos) para IEC 61000-4-11 |
| compatibilidade eletromagnética | onda oscilatória amortecida de 1 MHz - nível de teste: 2,5 kV CM, 1 kV DMcriteria B para IEC 61000-4-18 |
| padrões | EN / IEC 60255-1 |
| certificações do produto | CE |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | RCM |
| Principal | |
| linha de produto | Zelio Control |
| capacidade de comutação em VA | 2000 VA |
| tipo de produto ou componente | relé de monitorização |
| designação do software | Zelio NFC (downloadable from Google Play store) |
| número de fases da rede | trifásico |
| sistema operacional | andróide |
| Relé | RMNF22 |
| tipo de relé | relé de controle |
| versão do software | V4.4 and above |
| parâmetros monitorizados do relé | sequência de fases |
| parâmetros monitorizados do relé | detecção de falha de fase |
| parâmetros monitorizados do relé | overvoltage detection |
| parâmetros monitorizados do relé | detecção de subtensão |
| parâmetros monitorizados do relé | overfrequency and underfrequency |
| parâmetros monitorizados do relé | assimetria |
| compatibilidade do produto | NFC enabled mobile device |
| tipo de atraso | por atraso 0.1 s...60 min |
| tipo de atraso | sem atraso 0.1 s...60 min |
