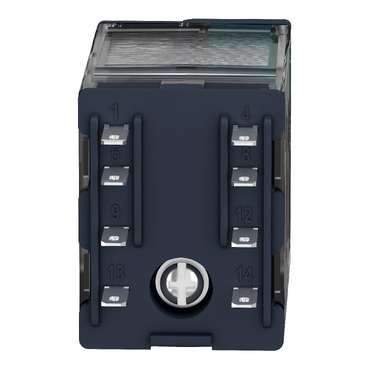

RELE MINIATURA 12 VCC RXM4AB2JD
Ref: 21.13.063 Cód: RXM4AB2JD Marca: Schneider Electric
Relé de interface, 6A, 4NAF, botão de teste, LED, 12VCC

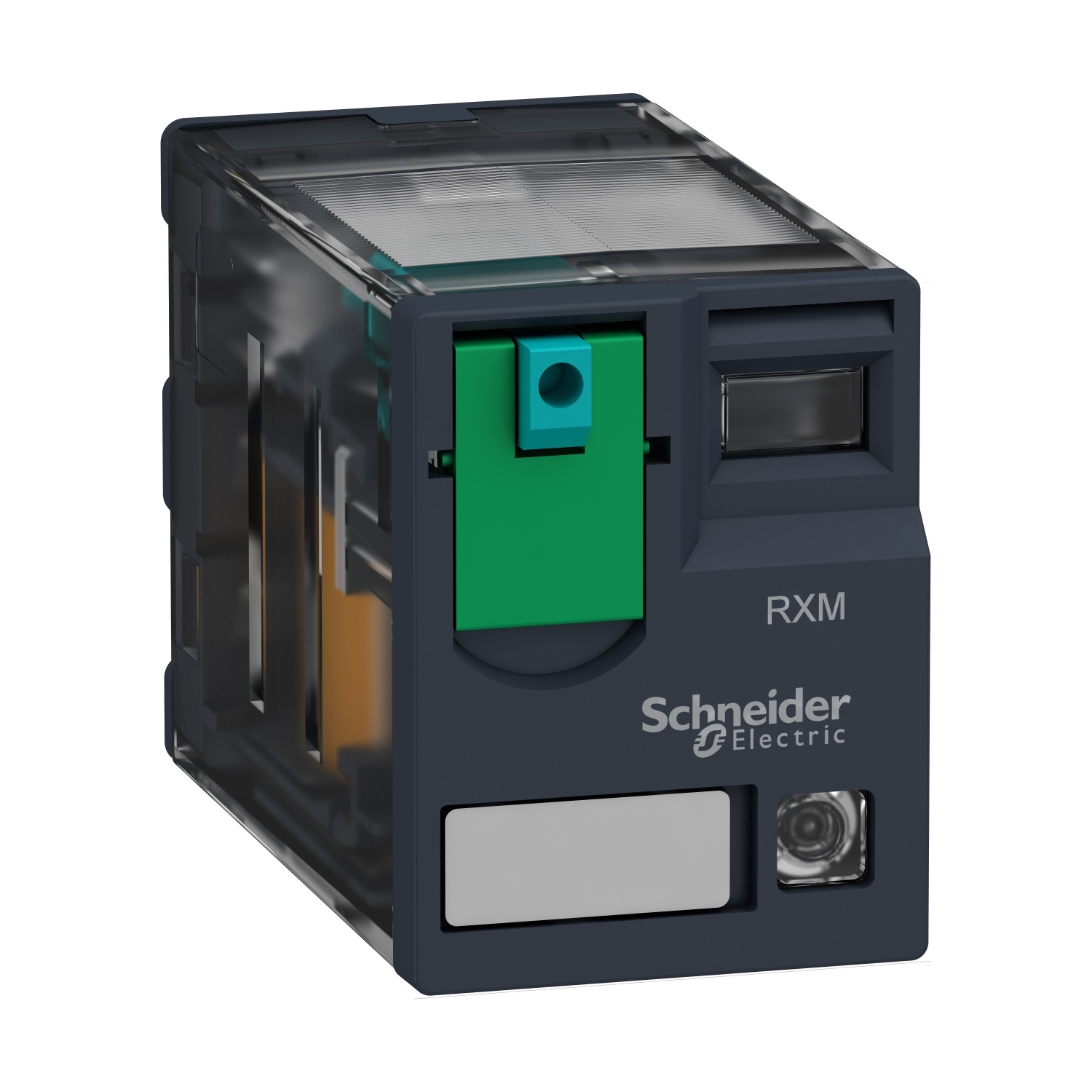

O RXM4AB2JD é um relé miniatura eletromecânico Harmony RXM. Este é um relé plug-in para ser montado em um soquete RXZE. Possui 4 contatos normalmente aberto fechado com corrente nominal de 6A, tensão do circuito de controle de 12 V CC. Ele também oferece botão de teste locável em uma etapa e indicador mecânico para status de contato. O botão de teste é ativado momentaneamente pressionando o botão azul na frente e travado levantando a parte verde. O indicador mecânico fica próximo ao botão de teste, onde uma bandeira laranja indica o status do contato do relé. Funcionalidade para sistemas lógicos automatizados conectados para complementar as funções de controladores lógicos programáveis industriais (CLPs). Seu design é adequado para máquinas industriais, embalagens, têxteis, HVAC, painéis de controle de automação, quadros de distribuição de baixa/média tensão, controles de motores, interfaces PLC, fontes de alimentação, equipamentos prediais ou médicos, controles de iluminação. É um produto verde premium e está em conformidade com padrões e certificações internacionais como IEC, CE, UL, CSA, EAC, Lloyd's, RoHS e REACH. O relé RXM deve ser usado com um soquete RXZE (braçadeira de parafuso, conector de parafuso, terminal push-in). Para proteger contra vibrações, uma braçadeira de plástico/metal pode ser adicionada ao soquete.
Documentos:
Product Data SheetDeclaração de Conformidade - RXM4AB2JD Declaração RoHS da UEDeclaração de Conformidade - RXM4AB2JD Declaração RoHS da ChinaDeclaração de Conformidade - RXM4AB2JD Declaração REAChDeclaração de Conformidade Ambiental - RXM4AB2JD Declaração REACh| Complementar | |
| capacidade de comutação máxima | 1500 VA / 168 W |
| dados de fiabilidade de segurança | B10d = 100000 |
| tempo de reposição | 20 ms |
| forma do pino | plano |
| taxa de funcionamento | <= 1200 ciclos / hora subcarga |
| taxa de funcionamento | <= 18000 ciclos / hora sem carga |
| categoria de proteção | RT I |
| níveis de teste | nível A |
| material de contatos | AgNi |
| Peso | 0.037 kg |
| altura total CAD | 79 mm |
| tensão de comutação máxima | 250 V para IEC |
| [Ie] corrente nominal de operação | 3 A a 28 V (DC NF para IEC |
| [Ie] corrente nominal de operação | 3 A a 250 V (AC NF para IEC |
| [Ie] corrente nominal de operação | 6 A a 28 V (DC não para IEC |
| [Ie] corrente nominal de operação | 6 A a 250 V (AC não para IEC |
| [Ie] corrente nominal de operação | 6 A a 277 V (AC para UL |
| [Ie] corrente nominal de operação | 8 A a 30 V (DC para UL |
| [Ui] tensão de isolamento nominal | 250 V para IEC |
| [Ui] tensão de isolamento nominal | 300 V para CSA |
| [Ui] tensão de isolamento nominal | 300 V para UL |
| durabilidade elétrica | 100000 ciclos of resistivo carga |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RXM |
| posição de operação | qualquer posição |
| tempo de funcionamento | 20 ms |
| corrente de carga | 6 A a 250 V CA |
| corrente de carga | 6 A a 28 V CC |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV durante 1,2/50 µs |
| limiar da tensão mínima de regulação | >= 0,1 Uc |
| capacidade de comutação mínima | 170 mW a 10 mA, 17 V |
| profundidade total CAD | 78.45 mm |
| resistência média | 160 Ohm a 20 °C +/- 10 % |
| apresentação do dispositivo | Conjunto Montado |
| consumo médio em W | 0.9 W |
| limites de tensão de funcionamento nominal | 9,6...13,2 V CC |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| grau de proteção IP | IP40 para EN/IEC 60529 |
| graus de poluição | 2 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| força dielétrica | 1300 V CA entre os contatos com micro desconexão isolamento |
| força dielétrica | 2000 V CA entre a bobina e o contato |
| força dielétrica | 2000 V CA entre polos |
| resistência à vibração | 3 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos de operação |
| resistência à vibração | 5 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos que não operam |
| resistência ao choque | 10 gn of em funcionamento |
| resistência ao choque | 30 gn of fora de funcionamento |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 61810-1 |
| padrões | UL 508 |
| certificações do produto | CE |
| certificações do produto | CSA |
| certificações do produto | RoHS |
| certificações do produto | ALCANCE |
| certificações do produto | Lloyd de |
| certificações do produto | UL |
| certificações do produto | GOST |
| Principal | |
| coeficiente de utilização | 20% |
| tensão de circuito de controle | 12 V CC |
| linha de produto | Zelio Relay |
| tipo de produto ou componente | relé de ligação |
| LED de status | com |
| tipo de controle | botão de teste bloqueável |
| tipo e composição dos contatos | 4 A/F |
| nome da série | miniatura |
| nome abreviado do dispositivo | RXM |
| [Ithe] corrente térmica convencional em isolamento | 6 A a -40-55 °C |
