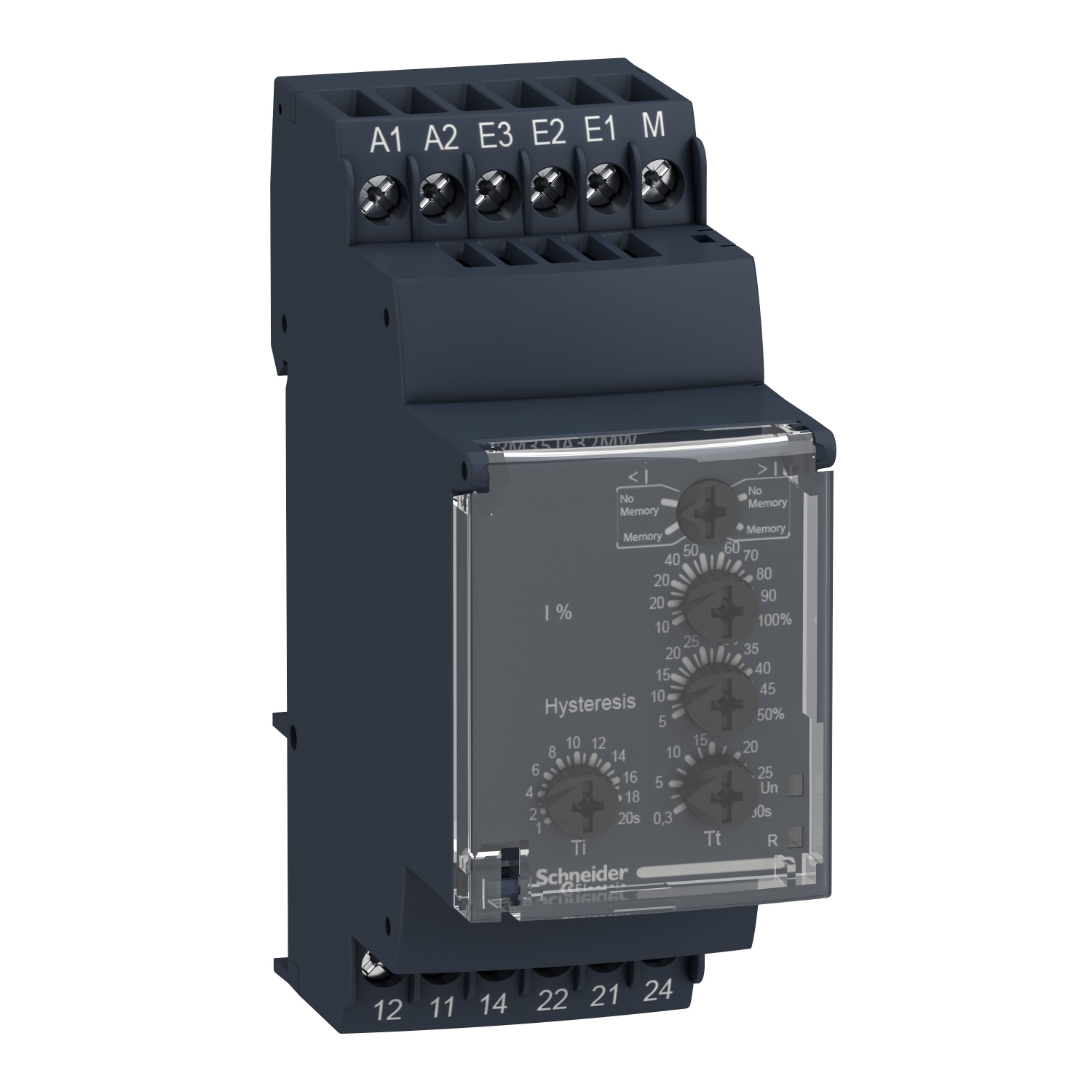

RELE MEDICAO - RM35JA32MW
Ref: 21.08.141 Cód: RELE MEDICAO
Relé de controle de corrente, função dupla, 2NAF, 5A, 0,15...15A, 24...240VCA/CC
O RM35JA32MW é um relé de controle de corrente de função dupla da linha
Harmony RM35. Permite o monitoramento do controle de corrente em redes monof?
?sicas. Este relé modular de função dupla de controle de corrente monofás
ico é ideal para monitoramento de valores elétricos em painéis de controle
industriais e prediais. Aplica-se a um amplo tipo de aplicações de automa?
?ão industrial, como içamento, embalagem, elevadores, têxteis, água. Poss
ui um formato médio do mercado, permitindo uma instalação fácil e flexív
el em trilho DIN, ocupando o mesmo espaço de qualquer dispositivo DIN modula
r de 3 polos. Também oferece botão de diagnóstico, tampa selável, configu
rações simples e precisas com cortadores de parafuso. Ele fornece gerenciam
ento de desligamento automático e informações de falhas ao usuário para u
ma rápida identificação de falhas e solução de problemas. Controlador de
função dupla para ampla escolha selecionada em sistemas automatizados lóg
icos cabeado
s, ideal para reforma de instalações antigas sem uso de CLP.
Documentos:
Product Data SheetDeclaração de Conformidade - RM35JA32MW Declaração RoHS da ChinaDeclaração de Conformidade - R M35JA32MW Declaração RoHS da UEDeclaração de Conformidade - RM35JA32MW Declaração REAChDeclaração de Conformid ade - RM35JA32MW Declaração REAChDeclaração de Conformidade - RM35JA32MW Declaração REAChDeclaração de Confo rmidade - RM35JA32MW Declaração REACh| Complementar | |
| histerese | 5-50 % definição de limiar |
| resistência de isolamento | > 500 MOhm a 500 V CC entre a oferta ea saída de relé para IEC 60255-5 |
| resistência de isolamento | > 500 MOhm a 500 V CC entre medição e saída de relé para IEC 60664-1 |
| resistência de isolamento | > 1 MOhm a 500 V CC entre a oferta ea medição para IEC 60255-5 |
| resistência de isolamento | > 500 MOhm a 500 V CC entre a oferta ea saída de relé para IEC 60664-1 |
| resistência de isolamento | > 500 MOhm a 500 V CC entre medição e saída de relé para IEC 60255-5 |
| resistência de isolamento | > 1 MOhm a 500 V CC entre a oferta ea medição para IEC 60664-1 |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz +/- 10 % |
| polaridade | não CC |
| dados de fiabilidade de segurança | MTTFd = 296,8 anos |
| dados de fiabilidade de segurança | B10d = 270000 |
| erro de medição | 0,05%/°C com variação da temperatura |
| erro de medição | 1 por volt sobre todo o intervalo com variação da tensão |
| contatos de saída | 2 F/A |
| material de contatos | sem cádmio |
| tempo de reposição | 1500 ms atraso |
| conexões - terminais | terminais de parafuso, 1 x 0,5...1 x 4 mm² (AWG 20 ... 12 AWG sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 14 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| funcionalidade | sobrecorrente ou subcorrente no modo de janela |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60664-1 |
| categoria de sobretensão | III para IEC 60664-1 |
| limites de tensão de alimentação | 20.4-264 V CA/CC |
| suporte de montagem | calha DIN simétrica de 35 mm para EN/IEC 60715 |
| corrente de saída nominal | 5:00 AM |
| sinalização | CE: EMC 89/336/CEE |
| sinalização | CE: 73/23/CEE |
| posição de funcionamento | qualquer posição sem |
| maximum measuring cycle | 30 ms ciclo de medição como valor rms verdadeiro |
| limites de tensão de circuito de controle | - 15 % + 10 % Un |
| taxa de funcionamento | <= 360 operações/hora carga total |
| Peso | 0.13 kg |
| definição de limiar | 10...100 % |
| tensão de comutação máxima | 250 V CA/CC |
| material da caixa | plástico auto-extintor |
| resistência entre terminais | 0.005 Ohm a terminais E3-M |
| resistência entre terminais | 0.015 Ohm a terminais E2-M |
| resistência entre terminais | 0.05 Ohm a terminais E1-M |
| frequência do circuito de controle | 40...70 Hz +/- 10 % |
| precisão de medição | +/- 10% do valor da escala completa |
| largura | 35 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| consumo de potência em W | 0.6 W CC |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 0.3 s |
| precisão de repetição | +/- 0.5 % of circuito de entrada e medição |
| precisão de repetição | +/- 2 % of atraso |
| sinalização local | N/A |
| sinalização local | N/A |
| durabilidade mecânica | 30000000 ciclos |
| compatibilidade de gama | RM3 |
| Meio ambiente | |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP30 para IEC 60529 (embalagem) |
| imunidade a microquebras | 50 ms |
| resistência à vibração | 0,35 mm (f = 5-57.6 Hz) para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 57.6-150 Hz) para IEC 60255-21-1 |
| umidade relativa | 95-95 % a 55-55 °C para IEC 60068-2-30 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| graus de poluição | 3 para IEC 60664-1 |
| resistência ao choque | 15 gn of 11 ms para IEC 60255-21-1 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| onda de choque sem dissipação | 4 kV para IEC 60255-5 |
| onda de choque sem dissipação | 4 kV para IEC 60664-1 |
| onda de choque sem dissipação | 4 kV para IEC 61000-4-5 |
| tensão de teste dielétrica | 2 kV CA 50 Hz, 1 min para IEC 60255-5 |
| tensão de teste dielétrica | 2 kV CA 50 Hz, 1 min para IEC 60664-1 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para NF EN/IEC 61000-6-2 |
| padrões | EN/IEC 60255-6 |
| certificações do produto | GL |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | C-Tick |
| certificações do produto | CSA |
| Principal | |
| intervalo de medição | 0,15...1,5 A terminais E1-M |
| intervalo de medição | 0,5...5 A terminais E2-M |
| intervalo de medição | 1,5...15 A terminais E3-M |
| intervalo de medição | 150 mA..0,15 A corrente |
| corrente de comutação mínima | 10 mA a 5 V CC |
| capacidade de comutação em VA | 1250 VA |
| linha de produto | Zelio Control |
| tipo de produto ou componente | relés de controle e medição modular |
| tipo de relé | relé de controle de corrente |
| tipo de atraso | angulada 1...20 s, 0 + 10 % na energização Ti |
| tipo de atraso | angulada 0.3...30 s, 0 + 10 % ao ultrapassar o limiar Tt |
| categoria de uso | CA-12 para IEC 60947-5-1 |
| categoria de uso | CA-13 para IEC 60947-5-1 |
| categoria de uso | CA-14 para IEC 60947-5-1 |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-12 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CC-14 para IEC 60947-5-1 |
| corrente de comutação máxima | 5 A CA/CC |
| Relé | RM35JA |
| parâmetros monitorizados do relé | detecção de sobrecorrente ou subcorrente |
| consumo de potência em VA | 3.5 VA CA |
