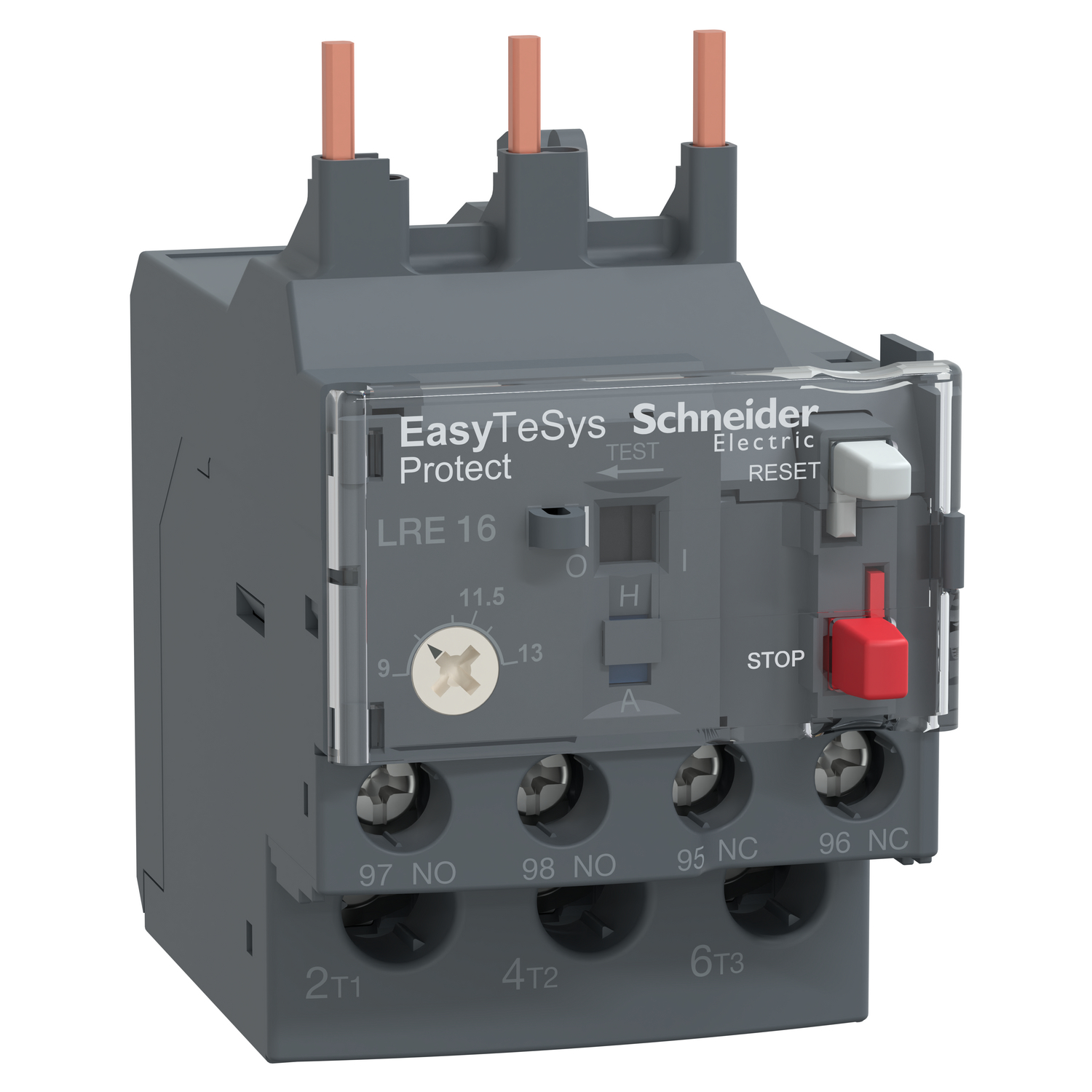

RELE LRE16 - 9/13 A
Ref: 21.81.012 Cód: RELE LRE16 Marca: SCHNEIDER
RELE TERM TESYS E CLASSE 10 9-13A 1NA+1NF
O relé LRE é um relé de sobrecarga térmica diferencial para uso com fus?
?veis ou disjuntores magnéticos GV2 L e GV3 L. Sua faixa de ajuste térmico
é 9-13A 50/60Hz e a classe de disparo é 10A em conformidade com IEC 60947-4
-1. Pode ser montado diretamente em contatores EasyPact TVS com conexão de t
erminais de grampo de parafuso. Protege cargas desbalanceadas e motores de 5,
5kW a 400VAC. Fornece reinicialização manual ou automática, contato auxili
ar de trip e indicador de bandeira. Disponível em todo o mundo, é certifica
do por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Gr
een Premium (RoHs/Reach).
Documentos:
Product Data SheetDeclaraç ão de Conformidade - LRE16 Declaração REAChDeclaração de Conformidade - LRE16 Dec laração RoHS da ChinaDeclaração de Conformidade - LRE16 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LRE16 Declaraçã o RoHS da UEDeclara ção de Conformidade Ambiental - LRE16 Declaração REACh| Complementar | |
| profundidade | 70 mm |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| compensação de temperatura | -20-60 °C |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 1.5-6 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 1-6 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| conexões - terminais | circuito de sinalização: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de sinalização: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de sinalização: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| frequência da rede | 50...60 Hz |
| sinalização local | indicador de disparo |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| função de sinalização | indicador de disparo do relé |
| força mecânica | choques: 6 Gn para 11 ms para IEC 60068-2-7 |
| força mecânica | vibrações: 3 Gn para IEC 60068-2-6 |
| altura | 44.5 mm |
| Contato Auxiliar | 1 NA + 1 NF |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| [Ue] tensão de operação nominal | <= 690 V CA |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de sinalização: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| tipo de rede | CA |
| linha de ajuste de proteção térmica | 9-13 A |
| suporte de montagem | com contator |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| tipo de controle | Pare: vermelho Botão |
| tipo de controle | reposição: verde Botão |
| largura | 45 mm |
| compatibilidade do produto | LC1E12 ... 38 |
| classe do disparo de sobrecarga | classe 10A para IEC 60947-4-1 |
| classificação do fusível associado | 25 A gG of circuito de potência |
| classificação do fusível associado | 16 A aM of circuito de potência |
| classificação do fusível associado | 5 A gG of circuito de sinalização |
| Peso | 0.13 kg |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| temperatura ambiente do ar para funcionamento | -20-70 °C com degradação |
| resistência a incêndios | 850 °C para IEC 60068-2-1 |
| compatibilidade eletromagnética | Resistência a transientes: 6 kV para IEC 60801-5 |
| padrões | IEC 60947-5-1 |
| padrões | IEC 60947-4-1 |
| tratamento de proteção | TH para IEC 60068 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| certificações do produto | GOST |
| grau de proteção IP | IP20 para IEC 60529 |
| Principal | |
| nome do produto | EasyPact TVS |
| gama | EasyPact |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1 |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| cor | cinza (RAL 7011) |
| nome abreviado do dispositivo | LRE |
