RELE LRD35 - 30/38 A
Ref: 21.09.016 Cód: LRD35 Marca: SCHNEIDER

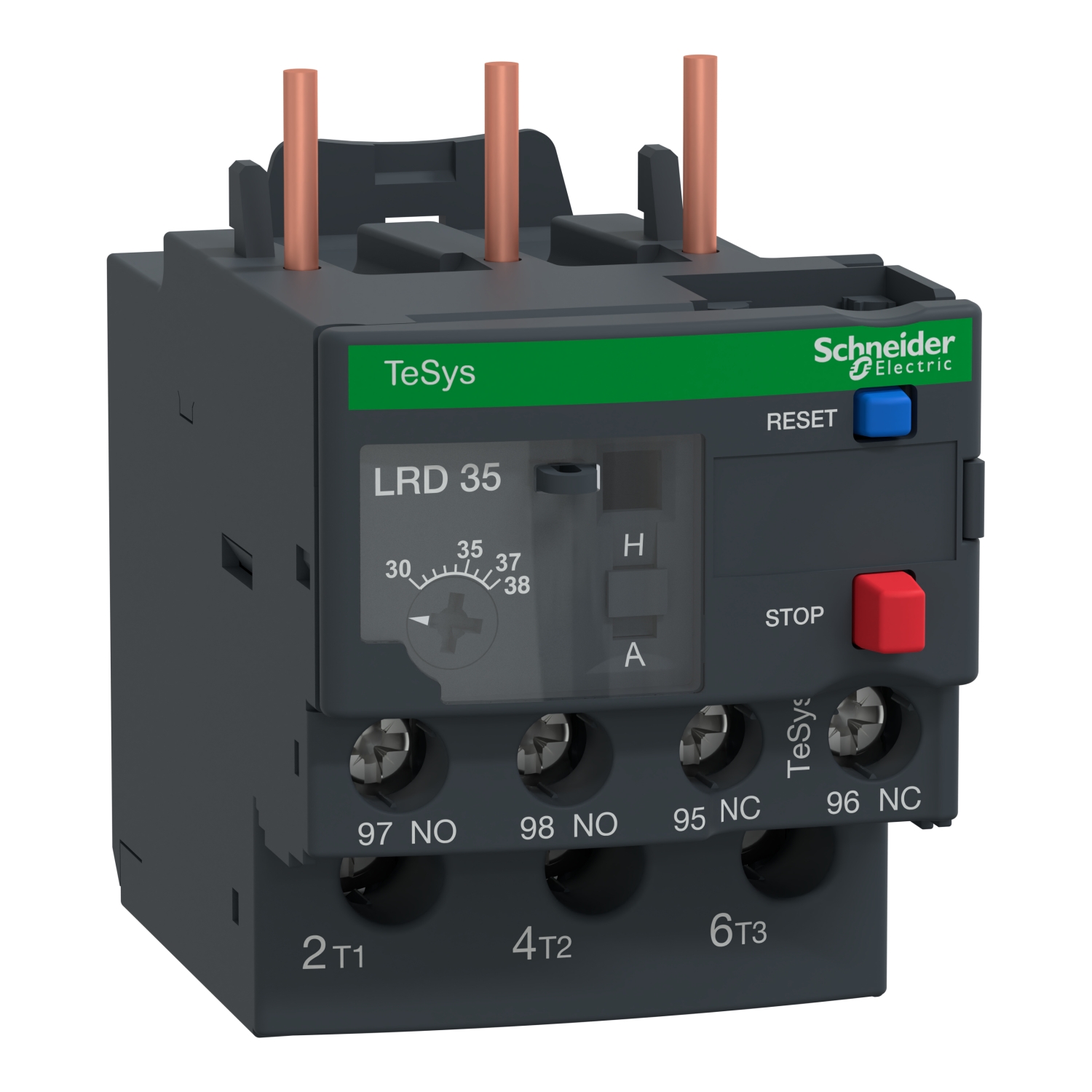

Relé de sobrecarga térmica Tesys Deca 30-38A classe 10A
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Dec
a demonstrando uma proteção segura e eficaz. Este produto possui uma faixa
de ajuste térmico de 30-38A/690V, classe de disparo 10A e está destinado pa
ra a proteção de motores trifásicos com menos de 18.5kW/400V. Este relé ?
? um dispositivo diferencial com falha de fase (perda). Ele fornece um dial d
e ajuste térmico, um seletor de reset manual-automático, um botão de teste
para simulação de disparo, botões de reset e parada, um indicador de aler
ta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As config
urações são protegidas por uma tampa transparente que pode ser trancada po
r selagem. Sua conexão é por meio de terminais de parafuso, conecta-se dire
tamente aos terminais inferiores dos contatores 3 polos LC1D32-D38, ou separa
do do contator, com uso de um bloco de terminais LAD7B106 (a ser encomendado
separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este
produto tem
certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles
de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformida
de com as mais recentes regulamentações, transparência nos impactos ambien
tais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LRD35 Declaraçã o RoHS da ChinaDeclaração de Conformidade - LRD35 Declaração RoHS da UEDeclaração de Conformidade - LRD35 Declaração REAChDeclaração de Co nformidade - LRD35 Declaração RoHS da ChinaDeclaração de Conformidade - LRD35 Declaração RoHS da UEDeclaração de Conformidade - LRD 35 Declaração REAChDeclaração de Conformidade - LRD35 Declaração RoHS da ChinaDeclaração de Conformidade - LRD35 Declaração RoHS da UEDeclara? ?ão de Conformidade - LRD35 Declaração REAChDeclaração de Conformidade - LRD35 De claração RoHS da ChinaDeclaração de Con formidade - LRD35 Declaração RoHS da UEDeclaração de Conformidade - LRD35 Declaração REACh Declaração de Con formidade Ambiental - LRD35 Declaração REAChDeclaração de Conformidade Ambiental - LRD35 Declaração Ro HS da ChinaDeclaraç? ?o de Conformidade Ambiental - LRD35 Declaração RoHS da UE| Complementar | |
| compensação de temperatura | -20-60 °C |
| compatibilidade de gama | LRD |
| largura | 45 mm |
| profundidade | 70 mm |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 2.5 N.m - Ligar terminais de braçadeiras roscadas |
| tipo de controle | vermelho Botão: Pare |
| tipo de controle | azul Botão: reinicialização |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| suporte de montagem | com contator |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| [Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
| frequência da rede | 0...400 Hz |
| Peso | 0.124 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| corrente admissível | 1.5 A a 240 V CA-15 of circuito de sinalização |
| corrente admissível | 0.1 A a 250 V CC-13 of circuito de sinalização |
| altura | 70 mm |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-6 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² sólido sem ponta do cabo |
| Meio ambiente | |
| padrões | IEC 60947-4-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| padrões | ATEX D 94/9/CE |
| padrões | UL 508 |
| padrões | IEC 60947-5-1 |
| temperatura ambiente do ar para armazenamento | -60-70 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
| força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| tratamento de proteção | TH para IEC 60068 |
| retardamento de chamas | V1 para UL 94 |
| certificações do produto | GL |
| certificações do produto | CCC |
| certificações do produto | ATEX INERIS |
| certificações do produto | UL |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | RINA |
| Principal | |
| compatibilidade do produto | LC1D32 |
| compatibilidade do produto | LC1D38 |
| nome abreviado do dispositivo | LRD |
| nome do produto | TeSys LRD |
| linha de ajuste de proteção térmica | 30-38 A |
| tipo de rede | CC |
| tipo de rede | CA |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| gama | TeSys |
