RELE LRD3365 - 80/104 A
Ref: 21.09.023 Cód: RELE LRD3365

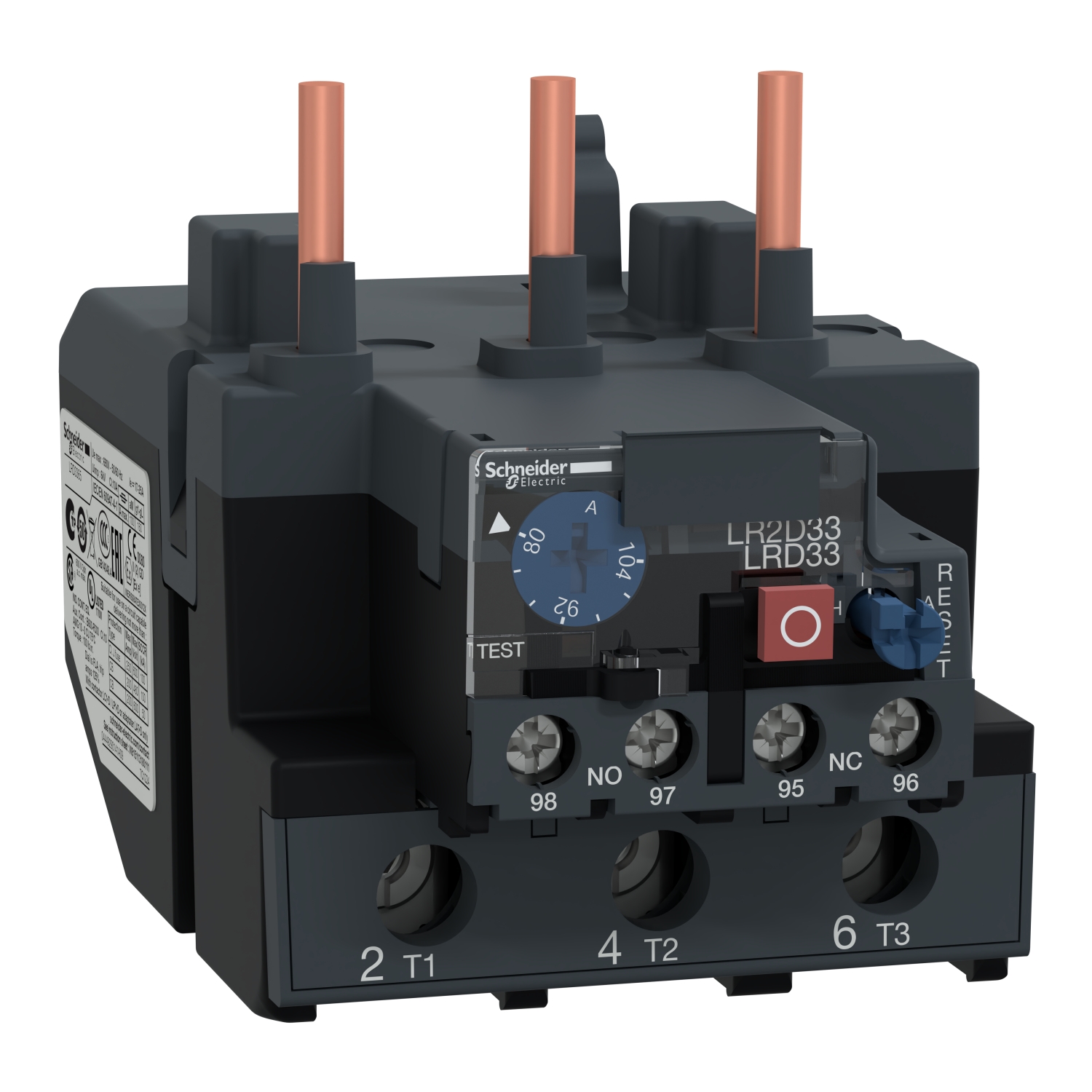

Relé de sobrecarga térmica Tesys Deca 80-104A classe 10A
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Dec
a demonstrando uma proteção segura e eficaz. Este produto possui uma faixa
de ajuste térmico de 80-104A/1000V, classe de disparo 10A e está destinado
para a proteção de motores trifásicos com menos de 45kW/400V. Este relé ?
? um dispositivo diferencial com falha de fase (perda). Ele fornece um dial d
e ajuste térmico, um seletor de reset manual-automático, um botão de teste
para simulação de disparo, botões de reset e parada, um indicador de aler
ta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As config
urações são protegidas por uma tampa transparente que pode ser trancada po
r selagem. Sua conexão é por meio de terminais de parafuso, conecta-se dire
tamente aos terminais inferiores dos contatores 3 polos LC1D80-D95, ou separa
do do contator, com uso de um bloco de terminais LA7D3064 (a ser encomendado
separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este
produto tem
certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles
de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformida
de com as mais recentes regulamentações, transparência nos impactos ambien
tais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LRD3365 Dec laração RoHS da ChinaDeclaração d e Conformidade - LRD3365 Declaração REAChDeclaração de Conformidade - LRD3365 Declaração RoHS da UEDecl aração de Conformidade - LRD3365 Declaração REAChDeclaração de Conformidade - LRD3365 Declaração RoHS da UE< /a>Declaração de Conformidade - LRD3365 Declaração REAChDeclaração de Conformidade - LRD3365 Declaração R oHS da UEDeclaração de Conformidade - L RD3365 Declaração REAChDeclaração de Conformidade - LRD3365 Declaração RoHS da UEDeclaração de Conformi dade Ambiental - LRD3365 Declaração RoHS da UE| Complementar | |
| altura | 123 mm |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| [Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
| frequência da rede | 0...400 Hz |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 9 N.m - Ligar terminais de braçadeiras roscadas |
| tipo de controle | vermelho Botão: Pare |
| tipo de controle | azul Botão: reinicialização |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| suporte de montagem | com contator |
| Peso | 0.51 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| corrente admissível | 0.72 A a 500 V CA-15 of circuito de sinalização |
| corrente admissível | 0.06 A a 440 V CC-13 of circuito de sinalização |
| compatibilidade de gama | LRD |
| largura | 75 mm |
| profundidade | 121 mm |
| compensação de temperatura | -20-60 °C |
| Meio ambiente | |
| retardamento de chamas | V1 para UL 94 |
| temperatura ambiente do ar para armazenamento | -60-70 °C |
| tratamento de proteção | TH para IEC 60068 |
| força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
| força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| grau de proteção IP | IP20 para IEC 60529 |
| padrões | IEC 60947-4-1 |
| padrões | UL 508 |
| padrões | IEC 60947-5-1 |
| padrões | ATEX D 94/9/CE |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| certificações do produto | GOST |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | CCC |
| certificações do produto | ATEX INERIS |
| certificações do produto | CSA |
| certificações do produto | GL |
| certificações do produto | UL |
| Principal | |
| [Ui] tensão de isolamento nominal | circuito de potência: 1000 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
| nome do produto | TeSys LRD |
| linha de ajuste de proteção térmica | 80-104 A |
| tipo de rede | CA |
| tipo de rede | CC |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| gama | TeSys |
| compatibilidade do produto | LC1D95 |
| compatibilidade do produto | LC1D80 |
| nome abreviado do dispositivo | LRD |
