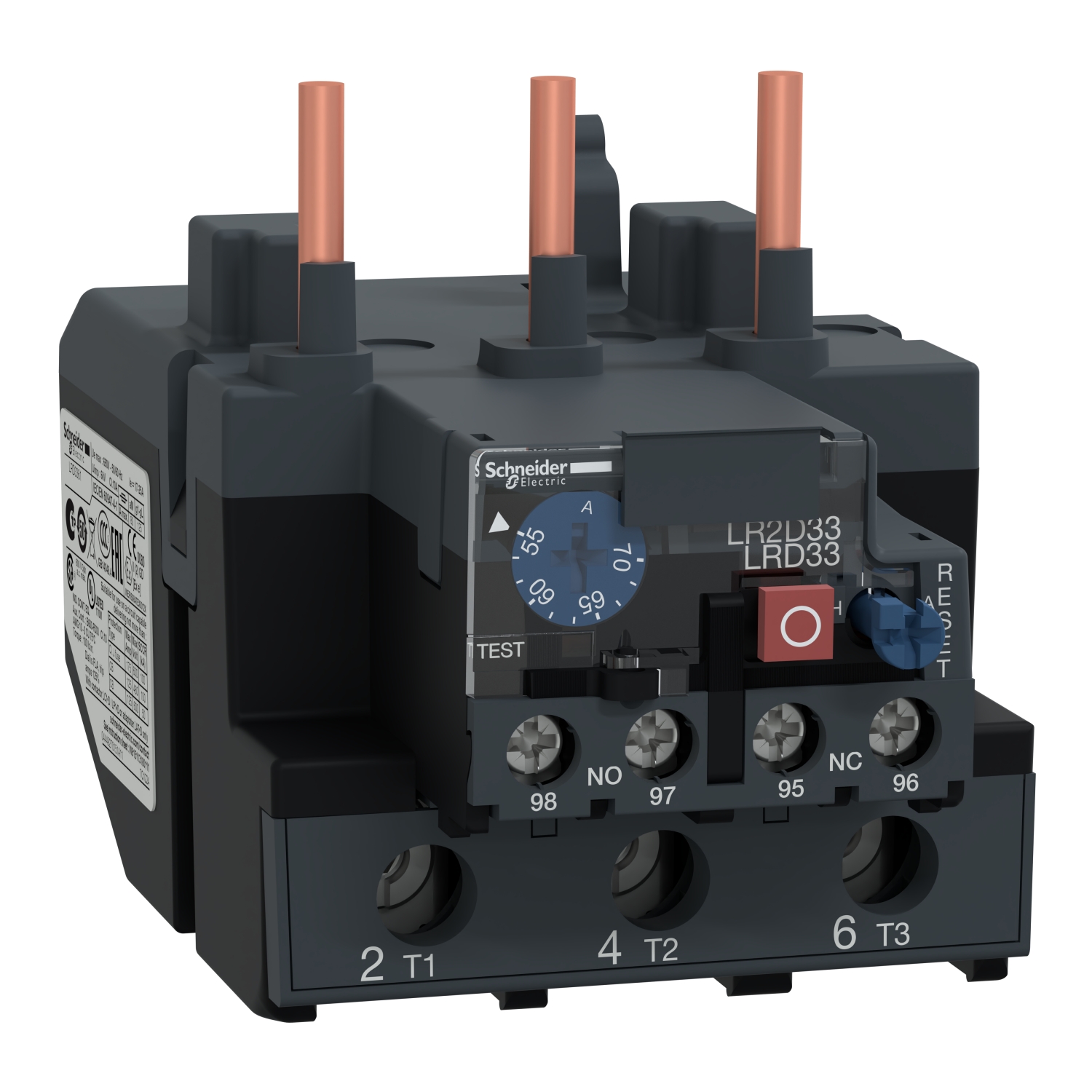

RELE LRD3361 - 55/70 A
Ref: 21.09.021 Cód: LRD3361 Marca: SCHNEIDER
Relé de sobrecarga térmica Tesys Deca 55-70A classe 10A
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Dec
a demonstrando uma proteção segura e eficaz. Este produto possui uma faixa
de ajuste térmico de 55-70A/1000V, classe de disparo 10A e está destinado p
ara a proteção de motores trifásicos com menos de 37kW/400V. Este relé é
um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de
ajuste térmico, um seletor de reset manual-automático, um botão de teste
para simulação de disparo, botões de reset e parada, um indicador de alert
a e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configu
rações são protegidas por uma tampa transparente que pode ser trancada por
selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diret
amente aos terminais inferiores dos contatores 3 polos LC1D80-D95, ou separad
o do contator, com uso de um bloco de terminais LA7D3064 (a ser encomendado s
eparadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este p
roduto tem c
ertificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles d
e sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidad
e com as mais recentes regulamentações, transparência nos impactos ambient
ais, produtos circulares e de baixo CO2.
Documentos:Product Data SheetDeclaração de Conformidade - LRD3361 Declaração R EAChDeclaração de Conformidade - LRD3 361 Declaração RoHS da UEDeclaração de Conformidade - LRD3361 Declaração RoH S da ChinaDeclaração de Conformidade - LRD3361 Declaração RoHS da ChinaDeclaração de Conformidade - LRD 3361 Declaração RoHS da ChinaDeclaração de Conformidade - LRD3361 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - LRD3361 Declaração RoHS d a China
Documentos:Product Data SheetDeclaração de Conformidade - LRD3361 Declaração R EAChDeclaração de Conformidade - LRD3 361 Declaração RoHS da UEDeclaração de Conformidade - LRD3361 Declaração RoH S da ChinaDeclaração de Conformidade - LRD3361 Declaração RoHS da ChinaDeclaração de Conformidade - LRD 3361 Declaração RoHS da ChinaDeclaração de Conformidade - LRD3361 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - LRD3361 Declaração RoHS d a China
| Complementar | |
| frequência da rede | 0...400 Hz |
| altura | 123 mm |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 4-35 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| [Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
| Peso | 0.51 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| corrente admissível | 0.72 A a 500 V CA-15 of circuito de sinalização |
| corrente admissível | 0.06 A a 440 V CC-13 of circuito de sinalização |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 9 N.m - Ligar terminais de braçadeiras roscadas |
| tipo de controle | vermelho Botão: Pare |
| tipo de controle | azul Botão: reinicialização |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| suporte de montagem | com contator |
| compensação de temperatura | -20-60 °C |
| compatibilidade de gama | LRD |
| largura | 75 mm |
| profundidade | 121 mm |
| Meio ambiente | |
| tratamento de proteção | TH para IEC 60068 |
| temperatura ambiente do ar para armazenamento | -60-70 °C |
| retardamento de chamas | V1 para UL 94 |
| grau de proteção IP | IP20 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| padrões | IEC 60947-4-1 |
| padrões | ATEX D 94/9/CE |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | EN 60947-5-1 |
| força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
| força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | ATEX INERIS |
| certificações do produto | GL |
| certificações do produto | GOST |
| certificações do produto | CCC |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| Principal | |
| nome do produto | TeSys LRD |
| gama | TeSys |
| linha de ajuste de proteção térmica | 55-70 A |
| tipo de rede | CC |
| tipo de rede | CA |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| [Ui] tensão de isolamento nominal | circuito de potência: 1000 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
| compatibilidade do produto | LC1D95 |
| compatibilidade do produto | LC1D80 |
| nome abreviado do dispositivo | LRD |
