RELE LRD16 - 9/13 A
Ref: 21.09.012 Cód: RELE LRD16 Marca: SCHNEIDER

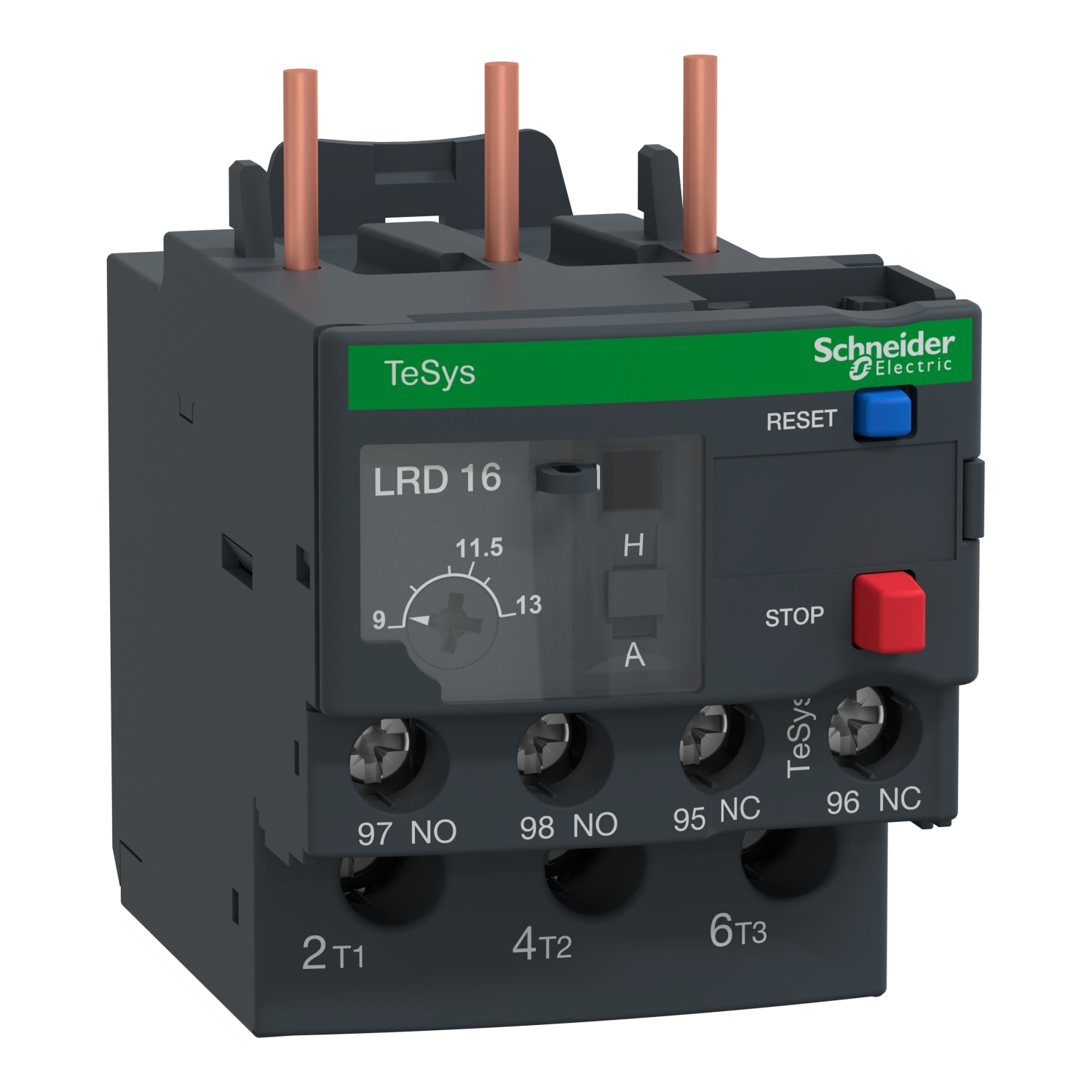

Relé de sobrecarga térmica Tesys Deca 9-13A classe 10A 1NA+1NF
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Dec
a demonstrando uma proteção segura e eficaz. Este produto possui uma faixa
de ajuste térmico de 9-13A/690V, classe de disparo 10A e está destinado par
a a proteção de motores trifásicos com menos de 5.5kW/400V. Este relé é
um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de
ajuste térmico, um seletor de reset manual-automático, um botão de teste p
ara simulação de disparo, botões de reset e parada, um indicador de alerta
e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configur
ações são protegidas por uma tampa transparente que pode ser trancada por
selagem. Sua conexão é por meio de terminais de parafuso, conecta-se direta
mente aos terminais inferiores dos contatores 3 polos LC1D12-D38, ou separado
do contator, com uso de um bloco de terminais LAD7B106 (a ser encomendado se
paradamente). Pode ser montado em riel DIN ou fixação por parafuso. Este pr
oduto tem ce
rtificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine). Os reles de
sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade
com as mais recentes regulamentações, transparência nos impactos ambienta
is, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LRD16 Declaração REACh< a href="https://download.se.com/files?p_File_Name=LRD16_ROHS_DECLARATION_BR_ pt-BR.pdf&p_Doc_Ref=LRD16_ROHS_DECLARATION&p_enDocType=Declaration+of+Conform ity+%28Sustainability% 29" target="_blank" class="footer__level--two--link fs-6 fw-normal text-d ecoration-none d-flex mb-2">Declaração de Conformidade - LRD16 Declaraçã o RoHS da UEDeclaração de Conformidade - LRD16 Declaração RoHS da ChinaDeclaração de Conf ormidade - LRD16 Declaração RoHS da ChinaDeclaração de Conformidade - LRD16 Declaração RoHS da ChinaDeclaraçã o de Conformidade - LRD16 Declaração RoHS da ChinaDeclaração de Conformidade Ambie ntal - LRD16 Declaração RoHS da China| Complementar | |
| frequência da rede | 0...400 Hz |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| [Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-6 mm² sólido |
| Peso | 0.124 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| compensação de temperatura | -20-60 °C |
| compatibilidade de gama | LRD |
| largura | 45 mm |
| profundidade | 70 mm |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| tipo de controle | vermelho Botão: Pare |
| tipo de controle | azul Botão: reinicialização |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| suporte de montagem | com contator |
| corrente admissível | 1.5 A a 240 V CA-15 of circuito de sinalização |
| corrente admissível | 0.1 A a 250 V CC-13 of circuito de sinalização |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -60-70 °C |
| tratamento de proteção | TH para IEC 60068 |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| grau de proteção IP | IP20 para IEC 60529 |
| retardamento de chamas | V1 para UL 94 |
| padrões | IEC 60947-4-1 |
| padrões | UL 508 |
| padrões | EN 60947-5-1 |
| padrões | ATEX D 94/9/CE |
| padrões | EN 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| força mecânica | vibrações: 6 gn para IEC 60068-2-6 |
| força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | CCC |
| certificações do produto | UL |
| certificações do produto | ATEX INERIS |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | GOST |
| certificações do produto | CSA |
| Principal | |
| linha de ajuste de proteção térmica | 9-13 A |
| tipo de rede | CC |
| tipo de rede | CA |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| gama | TeSys |
| compatibilidade do produto | LC1D18 |
| compatibilidade do produto | LC1D38 |
| compatibilidade do produto | LC1D32 |
| compatibilidade do produto | LC1D12 |
| compatibilidade do produto | LC1D25 |
| nome abreviado do dispositivo | LRD |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| nome do produto | TeSys LRD |
| classe do disparo de sobrecarga | classe 10A |
