RELE LR2K0312 - 3,7/5,5 A
Ref: 21.09.064 Cód: RELE LR2K0312

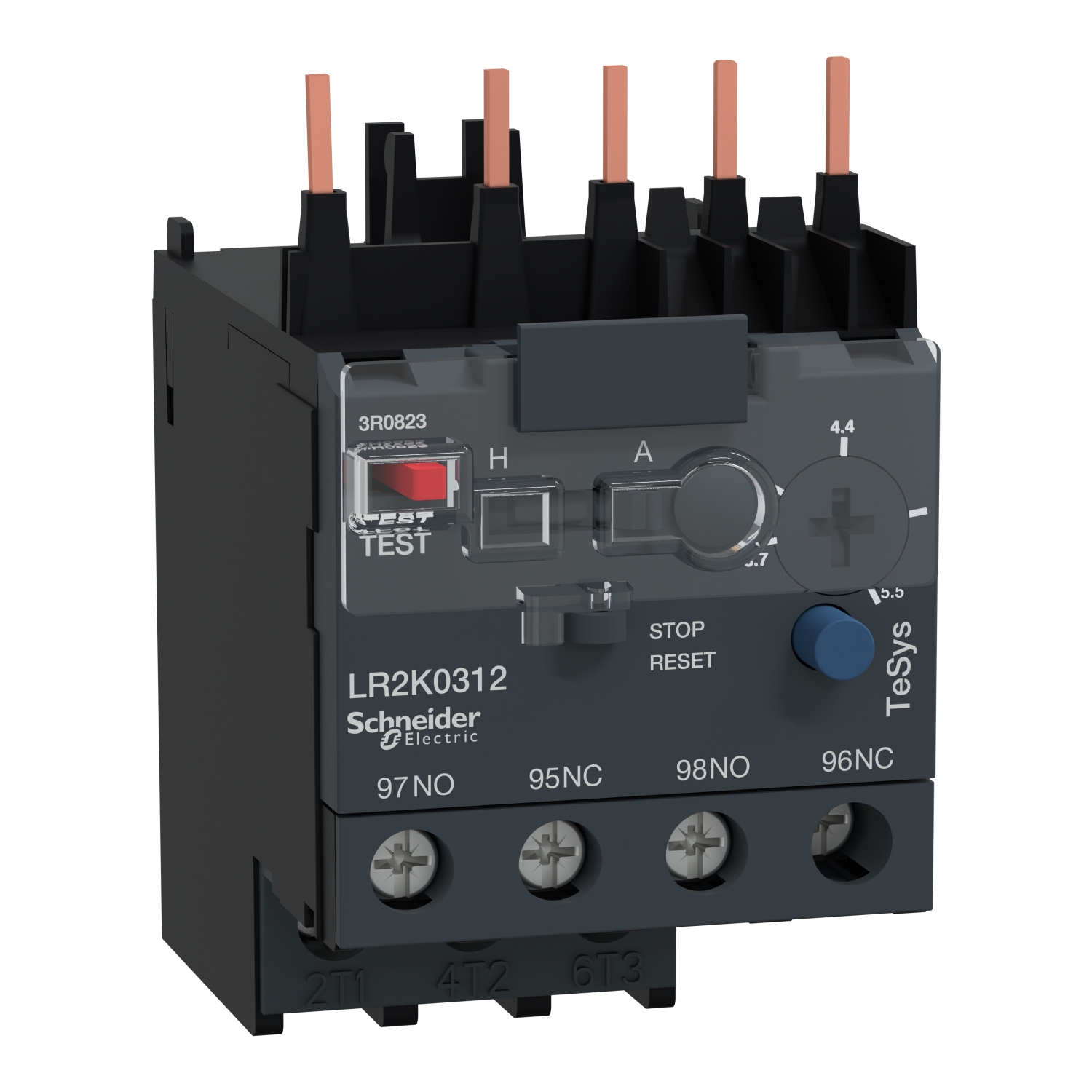

RELE TERMICO TESYS K CLASSE 10 3.75.5A 1NA+1NF LR2K0312
Relé de sobrecarga térmica TeSys LRK, 5,5A/690V, faixa de ajuste térmico
3,7-5,5A, classe de disparo 10A, para proteção de motores trifásicos 2,2kW
@400V. Dispositivo diferencial com detecção de falta de fase e desequilíbr
io de carga. Ele fornece um indicador de ajuste térmico, um seletor de reini
cialização manual-automática, uma chave deslizante de teste para simulaç?
?o de um disparo, botão de reinicialização/parada, um indicador de sinaliz
ador e 2 contatos auxiliares 1NA+1NF para sinalização de falha. As configur
ações são protegidas por uma tampa transparente bloqueável por vedação.
Conexão por bornes de parafuso, conecta-se diretamente aos terminais inferi
ores dos contatores 3 polos LC1K06-K16. Montagem em trilho DIN, separado do c
ontator, com uso de borne LA7K0064 (a ser pedido separadamente). Certificaç?
?o multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoH
s/Reach).
Documentos:
Product Data SheetDeclaração de Conformidade - LR2K0312 Declaração REAChDeclaração de Conformidade - LR2K0312 Declaraç? ?o RoHS da UEDeclaração de Conformidade - LR2K0312 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - LR2K0312 Declaração RoHS da UE| Complementar | |
| dissipação de alimentação por polo | 2 W |
| frequência da rede | <= 400 Hz |
| sinalização local | indicador de disparo (amarelo |
| altura | 58 mm |
| Contato Auxiliar | 1 NA + 1 NF |
| [Ith] corrente térmica ao ar livre convencional | 6 A of circuito de sinalização |
| sensibilidade da falha de fase | sim para IEC 60947-4-1 |
| [Ue] tensão de operação nominal | <= 690 V of circuito de potência |
| [Ue] tensão de operação nominal | 690 V CA CA-15 of circuito de sinalização |
| [Ue] tensão de operação nominal | 250 V CC CC-13 of circuito de sinalização |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| tipo de controle | vermelho Botão: função de teste de viagem |
| tipo de controle | azul Botão: parar e reposição manual |
| tipo de controle | interruptor seletor: manual ou automático reinicialização |
| suporte de montagem | com contator |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| compatibilidade de gama | LR2K |
| largura | 45 mm |
| profundidade | 65 mm |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível com |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| classificação do fusível associado | 6 A gG of circuito de sinalização para VDE 0660 |
| classificação do fusível associado | 6 A gG of circuito de sinalização para IEC 60947 |
| Peso | 0.145 kg |
| Meio ambiente | |
| grau de proteção IP | IP2x para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -20-55 °C sem degradação para IEC 60947 |
| temperatura ambiente do ar para funcionamento | -30-60 °C com degradação para IEC 60947 |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| altitude de funcionamento | 2000 m sem degradação |
| certificações do produto | CSA |
| certificações do produto | UL |
| tratamento de proteção | TC para IEC 60068 |
| tratamento de proteção | TC para DIN 50016 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| padrões | IEC 60947 |
| padrões | VDE 0660 |
| padrões | BS 4941 |
| padrões | NF C 63-650 |
| força mecânica | choques contato NA: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contato NF: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | vibrações contato NA: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contato NF: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| Principal | |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para BS 4941 |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947 |
| [Ui] tensão de isolamento nominal | circuito de potência: 750 V para VDE 0110, grupo C |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA C22.2 No 14 |
| linha de produto | relés de sobrecarga térmica TeSys K |
| aplicação de relé | proteção do motor |
| linha de ajuste de proteção térmica | 3.7-5.5 A |
| tipo de rede | CC |
| tipo de rede | CA |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| nome do produto | TeSys LRK |
| compatibilidade do produto | LC7K |
| compatibilidade do produto | LP1K |
| compatibilidade do produto | LP4K |
| compatibilidade do produto | LC1K |
| classe do disparo de sobrecarga | classe 10A para IEC 60947-4-1 |
| gama | TeSys |
| nome abreviado do dispositivo | LR2K |
