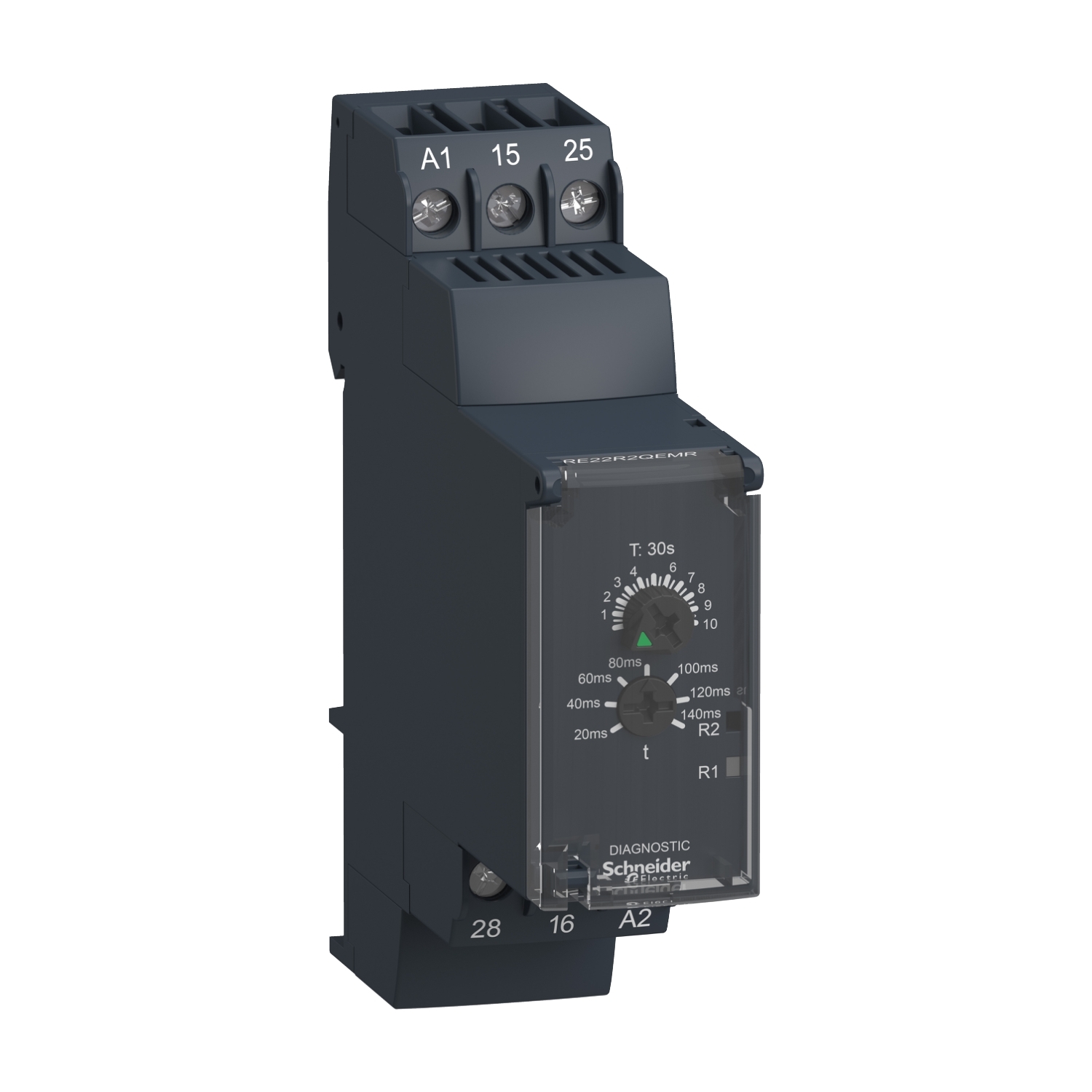

RELE ESTRELA TRIANGULO - RE22R2QEMR

Ref: 21.08.050 Cód: RELE ESTRELA TRIANGULO

Relé temporizador modular, 8A, 2NAF, 0,3s...30s, estrela - triângulo (saídas 1NA+1NF com comuns diferentes), 24...240VCA/CC

Descrição
Caracteristicas Técnicas

O RE22R2QEMR é um relé temporizador modular de Estrela - triângulo da lin ha Harmony RE22. Pode ser definido entre 0,3 segundos e 30 segundos, tem uma corrente de saída de 8 A. Este relé de temporização modular de Estrela - triângulo é ideal para fornecer controle de temporização em sistemas de a utomação. Possui um dos formatos mais finos do mercado, permitindo uma inst alação fácil e flexível em trilho DIN, usando o mesmo espaço que qualque r dispositivo DIN modular de 2 pólos. Também oferece tampa selável, config urações simples e precisas com cortadores rotativos. A faixa de temporizaç ão selecionável oferece uma solução completa para o seu sistema de gerenc iamento de energia. Temporizador de Estrela - triângulo para uma integraçã o simples em esquemas lógicos conectados, ideal para reforma de instalaçõe s antigas sem uso de CLP.

Documentos:

Pro duct Data Sheet Declaração de Conformidade - RE22R2QEMR Declaração REACh Declaração de Confor midade - RE22R2QEMR Declaração RoHS da UE Declaração de Conformidade - RE22R2QEMR Declaração RoHS da China

Complementar
consumo de potência em W	1.5 W a 240 V CC
dados de fiabilidade de segurança	B10d = 320000
dados de fiabilidade de segurança	MTTFd = 353,8 anos
tipo e composição dos contatos	2 F/A contato cronometrado, sem cádmio
definição da precisão do atraso horário	+/- 10% da escala completa a 25 ? para IEC 61812-1
distância de escoamento	4 kV/3 para IEC 60664-1
maximum delay response	100 ms
tipo de controle	botão giratório
tipo de controle	diagnostic button
resistência de isolamento	100 mOhm a 500 V CC para IEC 60664-1
imunidade a microquebras	10 ms
consumo de potência em VA	3-3 VA a 240 V CA
corrente de comutação máxima	8:00 AM
capacidade de comutação em VA	2000 VA
intervalo de tensões	0,85...1,1 Us
Peso	0.09 kg
posição de montagem	qualquer posição
desvio de tensão	+/- 0,2%/V
tempo de reposição	120 ms na desenergização
tensão de comutação máxima	250 V CA
conexões - terminais	terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo
conexões - terminais	terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo
conexões - terminais	terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
conexões - terminais	terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo
contacts type and composition	2 C/O
funcionalidade	star-delta starter timing
derivação de temperatura	+/- 0,05%/°C
tensão nominal de fornecimento [Us]	24...240 V CA/CC 50/60 Hz
time delay range	0.3...30 s
corrente de comutação mínima	10 mA a 5 V CC
categoria de sobretensão	III para IEC 60664-1
tensão de entrada	<= 2.4 V
suporte de montagem	trilho DIN de 35 mm para EN/IEC 60715
durabilidade elétrica	100000 ciclos, 8 A a 250 V, CA-1
durabilidade elétrica	100000 ciclos, 2 A a 24 V, CC-1
durabilidade mecânica	10000000 ciclos
material da caixa	autoextintor
LED de status	verde retroiluminação LED (fixo) of dial pointer indication
LED de status	amarelo LED (fixo) of output relay energised
LED de status	amarelo LED (fast flashing) of timing in progress and output relay de-energised
LED de status	amarelo LED (slow flashing) of timing in progress and output relay energised
[Uimp] tensão suportável de impulso nominal	5 kV of 1.2-50 µs para IEC 60664-1
largura	22.5 mm
time delay type	Qe
tipo de atraso	Qe
torque de aperto	0.6-1 N.m para IEC 60947-1
frequência de alimentação	50..0,60 Hz +/- 5 %
precisão de repetição	+/- 0.5 % para IEC 61812-1
Meio ambiente
temperatura ambiente do ar para funcionamento	-20-60 °C
umidade relativa	95-95 % a 25-55 °C
grau de proteção IP	envoltório: IP40 para IEC 60529
grau de proteção IP	terminais: IP20 para IEC 60529
grau de proteção IP	painel frontal: IP50 para IEC 60529
graus de poluição	3 para IEC 60664-1
directivas	2006/95 / CE - diretiva de baixa tensão
directivas	2004/108 / CE - compatibilidade electromagnética
temperatura ambiente do ar para armazenamento	-40-70 °C
resistência à vibração	20 m/s² (f = 10-150 Hz) para IEC 60068-2-6
força dielétrica	2.5 kV of 1 mA/1 minuto a 50 Hz between relay output and power supply com isolamento básico para IEC 61812-1
resistência ao choque	15 gn fora de funcionamento of 11 ms para IEC 60068-2-27
resistência ao choque	5 gn em funcionamento of 11 ms para IEC 60068-2-27
compatibilidade eletromagnética	teste de imunidade momentânea rápida - nível de teste: 1 kV (grampo de ligação capacitiva)nível 3 para IEC 61000-4-4
compatibilidade eletromagnética	imunidade a microquebras e quedas de tensão - nível de teste: 100 % (20 ms) para IEC 61000-4-11
compatibilidade eletromagnética	surge immunity test - nível de teste: 1 kV (modo diferencial)nível 3 para IEC 61000-4-5
compatibilidade eletromagnética	surge immunity test - nível de teste: 2 kV (modo comum)nível 3 para IEC 61000-4-5
compatibilidade eletromagnética	descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/m (80 MHz ... 1 GHz)nível 3 para IEC 61000-4-3
compatibilidade eletromagnética	perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz)nível 3 para IEC 61000-4-6
compatibilidade eletromagnética	rajadas momentâneas rápidas - nível de teste: 2 kV (contato direto)nível 3 para IEC 61000-4-4
compatibilidade eletromagnética	imunidade a microquebras e quedas de tensão - nível de teste: 30 % (500 ms) para IEC 61000-4-11
padrões	IEC 61812-1
padrões	UL 508
certificações do produto	CE
certificações do produto	CSA
certificações do produto	GL
certificações do produto	China RoHS
certificações do produto	EAC
certificações do produto	UL
certificações do produto	RCM
certificações do produto	CCC
Principal
linha de produto	Zelio Time
tipo de saída digital	relé
tipo de produto ou componente	relé de temporização modular
corrente de saída nominal	8:00 AM
nome abreviado do dispositivo	RE22
