RELE ESTADO SOLIDO SSP3A250BDT
Ref: 21.13.453 Cód: RELE ESTADO SOLIDO SSP3A250BDT

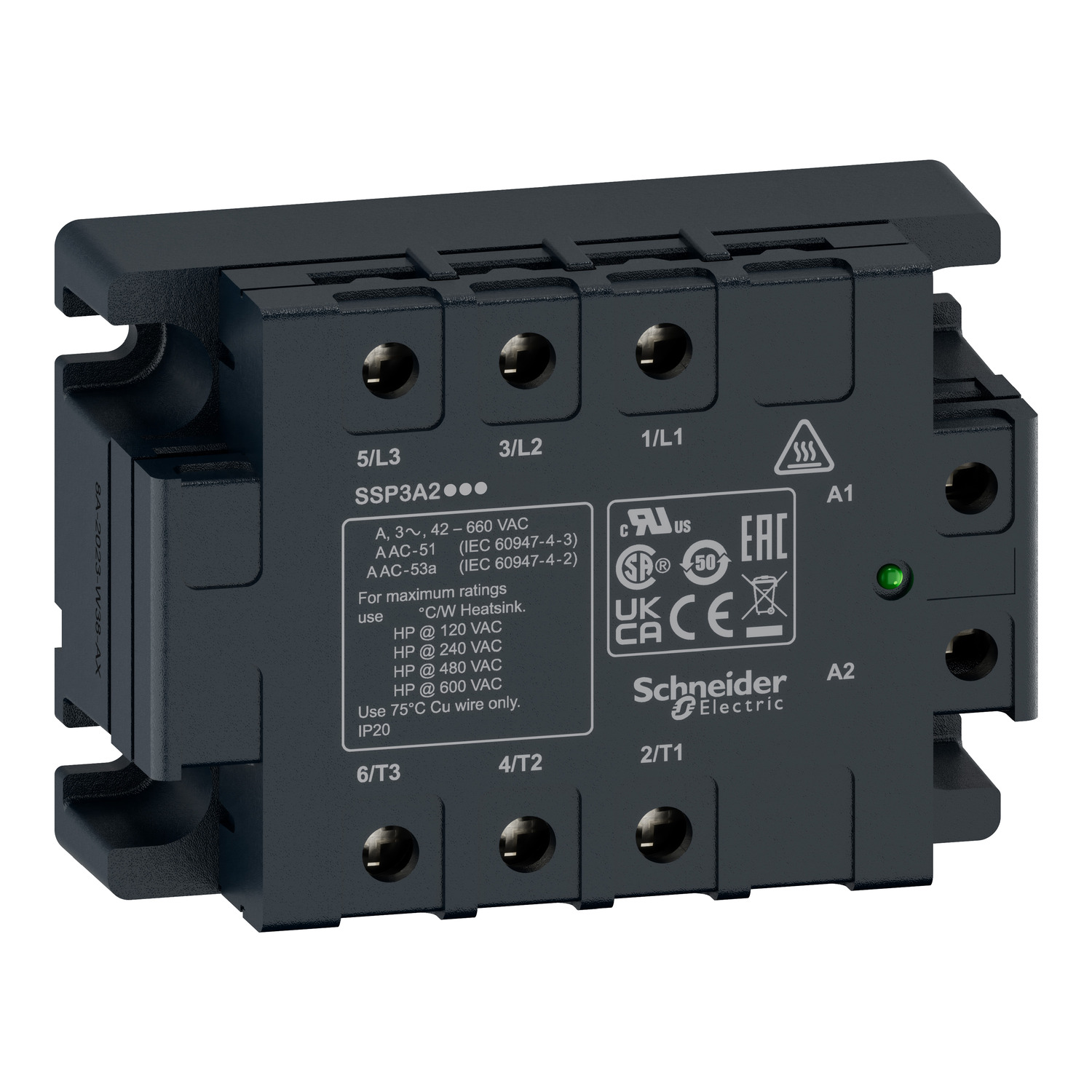

Relé de estado sólido para montagem em painel, 50A, comutação de tensão zero, dissipador de calor, entrada 4...32VCC, saída 48...660VCA
O SSP3A250BDT é um relé monofásico de montagem em painel de estado sólid
o da linha Harmony SSP. Possui corrente de 50A, é controlado com uma entrada
de 3V a 32V DC, tem uma tensão de carga nominal de 48V a 660V CA com comuta
ção de tensão zero, ideal para cargas resistivas. Possui um indicador visu
al que mostra o estado de sua entrada e uma saída de alarme permitindo uma r
esposta rápida a eventos inesperados. Ele também possui um botão de teste
para fácil depuração, teste e comissionamento. Também é silencioso e con
fiável graças à ausência de contatos móveis.
Docum entos:
Product Data SheetDeclaração de Conformidade - SSP 3A250BDT Declaração RoHS da ChinaDeclaração de Conformidade - SSP3A250BDT Declara? ?ão RoHS da UEDeclaração de Conformidade - SSP3A250BDT Declaração REACh| Complementar | |
| tensão máxima absoluta | 1.200 V |
| cos phi | 0.5-0.5 (com carga máxima) |
| tensão de circuito de controle | 4..0,32 V CC |
| altura | 79.7 mm |
| alimentação do motor cv | 1.5 hp a <40 °C 120 V AC |
| alimentação do motor cv | 3 hp a <40 °C 240 V AC |
| alimentação do motor cv | 7.5 hp a <40 °C 480 V AC |
| alimentação do motor cv | 8.8 hp a <40 °C 530 V AC |
| torque de aperto | 0.9...1.1 N.m of entrada |
| torque de aperto | 1.7...2.2 N.m of saída |
| resistência de isolamento | >= 1000 MOhm a 500 V CC |
| tensão de saída | 48..0,530 V CA |
| dV/dt | 500 V/µs estado de bloqueio a tensão máxima |
| resistência térmica | 0.12 °C/W |
| tensão de comutação máxima | 1 V CC desligar |
| desequilíbrio de capacitância | 8 pF of entrada/saída |
| I²t máximo para fusão | 2520 A².s of 10 ms a 50 Hz metade do ciclo |
| I²t máximo para fusão | 2320 A².s of 8.3 ms a 60 Hz metade do ciclo |
| maximum voltage drop | <1.35 V em estado |
| conexões - terminais | terminais de parafuso: 1 x 0,2...1 x 2,5 mm², (AWG 24 ... 16 AWG of entrada |
| conexões - terminais | terminais de parafuso: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8 of saída |
| força dielétrica | 4 kV CA of entrada/saída |
| força dielétrica | 4 kV CA of entrada ou saída para caso |
| largura | 101.3 mm |
| limites da corrente de entrada | 24-35 mA |
| tempo de resposta | 8.33 ms (ligar) |
| tempo de resposta | 8.33 ms (desligar) |
| profundidade | 35.4 mm |
| corrente de sobretensão | 715 A of 20 ms |
| corrente de sobretensão | 750 A of 16.6 ms |
| corrente de sobretensão | 150 A of 1 s |
| corrente de carga | 0.1-50 A |
| alimentação do motor kW | 1.11 kW a 40-40 °C 120 V AC |
| alimentação do motor kW | 2.22 kW a 40-40 °C 240 V AC |
| alimentação do motor kW | 5.55 kW a 40-40 °C 480 V AC |
| alimentação do motor kW | 6.47 kW a 40-40 °C 530 V AC |
| tensão de comutação mínima | 4 V CC ligar |
| maximum leakage current | 3 mA estado de bloqueio |
| grau de proteção IP | IP20 |
| tipo de controle | without test button |
| apresentação do dispositivo | Conjunto Montado |
| sinalização local | LED, verde of entrada |
| Peso | 0.24 kg |
| Meio ambiente | |
| sinalização | CE |
| categoria de sobretensão | III |
| retardamento de chamas | V0 para UL 94 |
| graus de poluição | 2 |
| padrões | IEC 60950-1 |
| padrões | IEC 62314 |
| padrões | IEC 61000 |
| temperatura ambiente do ar para armazenamento | -40-125 °C |
| temperatura ambiente do ar para funcionamento | -40-80 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | ALCANCE |
| certificações do produto | RoHS |
| Principal | |
| tipo e composição dos contatos | 3 NA |
| suporte de montagem | painel |
| linha de produto | Harmony Relay |
| tipo de saída de estado sólido | comutação com tensão nula |
| equipamento fornecido | thermal interface |
| tipo de produto ou componente | relé de estado sólido |
| número de fases da rede | trifásico |
| nome abreviado do dispositivo | SSP |
