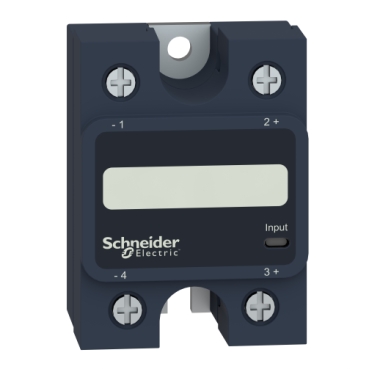

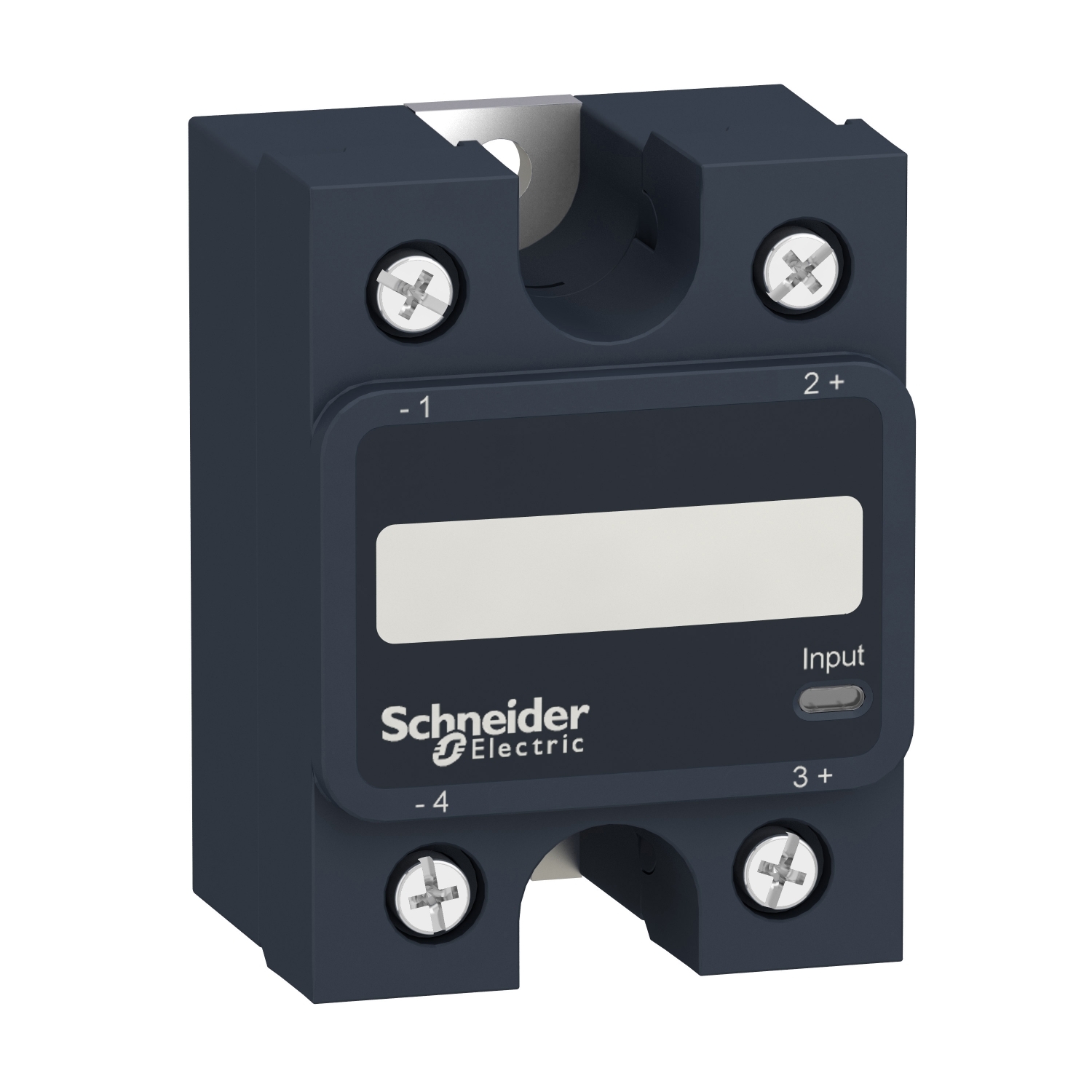

RELE ESTADO SOLIDO SSP1A150BDT
Ref: 21.13.451 Cód: SSP1A150BDT Marca: SCHNEIDER
Relé de estado sólido para montagem em painel, 50A, comutação de tensão zero, dissipador de calor, entrada 3...32VCC, saída 24...300VCA
O SSP1A150BDT é um relé monofásico de montagem em painel de estado sólid
o da linha Harmony SSP. Possui corrente de 50A, é controlado com uma entrada
de 3V a 32V DC, tem uma tensão de carga nominal de 24V a 300V AC com comuta
ção de tensão zero, ideal para cargas resistivas. Possui um indicador visu
al que mostra o estado de sua entrada e uma saída de alarme permitindo uma r
esposta rápida a eventos inesperados. Ele também possui um botão de teste
para fácil depuração, teste e comissionamento. Também é silencioso e con
fiável graças à ausência de contatos móveis.
Docum entos:
Product Data SheetDeclaração de Conformidade - SSP1A150BDT D eclaração REAChDeclaração de Conformidade - SSP1A150BDT Declaração RoHS da UE Declaração de Conformidade - SSP1A150BDT Declaração RoHS da ChinaDeclaração de Conformidade - SSP1A150 BDT Declaração RoHS da UEDeclaração de Conformidade - SSP1A150BDT Decl aração RoHS da ChinaDeclaração de Conformidade - SSP1A150BDT Declaração RoHS da UEDeclaração de C onformidade - SSP1A150BDT Declaração RoHS da ChinaDeclaração de Conformidade - SSP 1A150BDT Declaração RoHS da UEDeclaração de Conformidade - SSP1A150BDT Declaração RoHS da Chin aDeclara? ?ão de Conformidade Ambiental - SSP1A150BDT Declaração RoHS da UE| Complementar | |
| tensão máxima absoluta | 600 V |
| dados de fiabilidade de segurança | MTTFd = 1875.9 years |
| dados de fiabilidade de segurança | B10d = 1731395 |
| cos phi | 0.5-0.5 (com carga máxima) |
| tensão de circuito de controle | 3..0,32 V CC |
| tensão de saída | 24...300 V CA |
| torque de aperto | 1.5...1.7 N.m of entrada |
| torque de aperto | 2...2.2 N.m of saída |
| resistência de isolamento | 1000 MOhm a 500 V CC |
| alimentação do motor cv | 0.75 hp 120 V AC |
| alimentação do motor cv | 2 hp 240 V AC |
| dV/dt | 500 V/µs estado de bloqueio a tensão máxima |
| resistência térmica | 0.45 °C/W junction to case |
| desequilíbrio de capacitância | 10 pF of entrada/saída |
| I²t máximo para fusão | 1621 A².s of 8.33 ms a 60 Hz metade do ciclo |
| I²t máximo para fusão | 1770 A².s of 10 ms a 50 Hz metade do ciclo |
| conexões - terminais | terminais de parafuso: 0.2...3.3 mm², (AWG 24 ... 14 AWG com extremidade do cabo of entrada |
| conexões - terminais | terminais de parafuso: 0.5...5.26 mm², (AWG 20 ... 11 AWG com extremidade do cabo of saída |
| conexões - terminais | terminais de parafuso: 0.2...3.3 mm², (AWG 24 ... 14 AWG sem ponta do cabo of entrada |
| conexões - terminais | terminais de parafuso: 0.5...8.26 mm², (AWG 22 sem ponta do cabo of saída |
| conexões - terminais | conectores de etiqueta de tipo derivado: 9.2 x 4 mm of entrada |
| conexões - terminais | terminais: 9.2 x 4 mm of entrada |
| conexões - terminais | conectores de etiqueta de tipo derivado: 11.7 x 4.5 mm of saída |
| conexões - terminais | terminais: 11.7 x 4.5 mm of saída |
| força dielétrica | 4 kV CA of entrada/saída |
| força dielétrica | 4 kV CA of entrada ou saída para caso |
| tensão de comutação máxima | 1 V CC desligar |
| maximum voltage drop | <1.15 V em estado |
| limites da corrente de entrada | 10-10 mA a 12 V CC |
| tempo de resposta | 0,5 ciclo (ligar) |
| tempo de resposta | 0,5 ciclo (desligar) |
| sinalização local | LED, verde of entrada |
| Peso | 89.2 g |
| [Uimp] tensão suportável de impulso nominal | 6 kV output to case |
| [Uimp] tensão suportável de impulso nominal | 6 kV input to output |
| tensão de comutação mínima | 3 V CC ligar |
| maximum leakage current | 1 mA estado de bloqueio |
| tipo do dispositivo de proteção | tipo 1 - 40 A miniature circuit breaker (MCB) - curva B |
| tipo do dispositivo de proteção | tipo 2 - 32 A miniature circuit breaker (MCB) - curva B |
| grau de proteção IP | IP20 |
| thermal impedance | 0.48 °C-in²/W at 25 psi |
| apresentação do dispositivo | Conjunto Montado |
| corrente de sobretensão | 625 A of 16.6 ms |
| corrente de carga | 0.15-50 A |
| Meio ambiente | |
| categoria de sobretensão | III |
| sinalização | CE |
| sinalização | EAC |
| sinalização | CSA |
| sinalização | UL |
| temperatura ambiente do ar para armazenamento | -40-125 °C |
| padrões | EN/IEC 62314 |
| padrões | CSA C22.2 No 14-13 |
| padrões | EN/IEC 60950-1 |
| padrões | UL 508 |
| temperatura ambiente do ar para funcionamento | -40-80 °C |
| certificações do produto | CE |
| certificações do produto | UL |
| certificações do produto | EAC |
| certificações do produto | CSA |
| certificações do produto | RoHS |
| certificações do produto | ALCANCE |
| graus de poluição | 2 |
| Principal | |
| tipo e composição dos contatos | 1 NA |
| linha de produto | Harmony Relay |
| suporte de montagem | painel |
| equipamento fornecido | thermal pad |
| tipo de produto ou componente | relé de estado sólido |
| [In] corrente nominal | 50 A |
| tipo de saída de estado sólido | comutação com tensão nula |
| tipo de saída de estado sólido | saída SCR |
| nome abreviado do dispositivo | SSP1 |
| número de fases da rede | monofásico |
