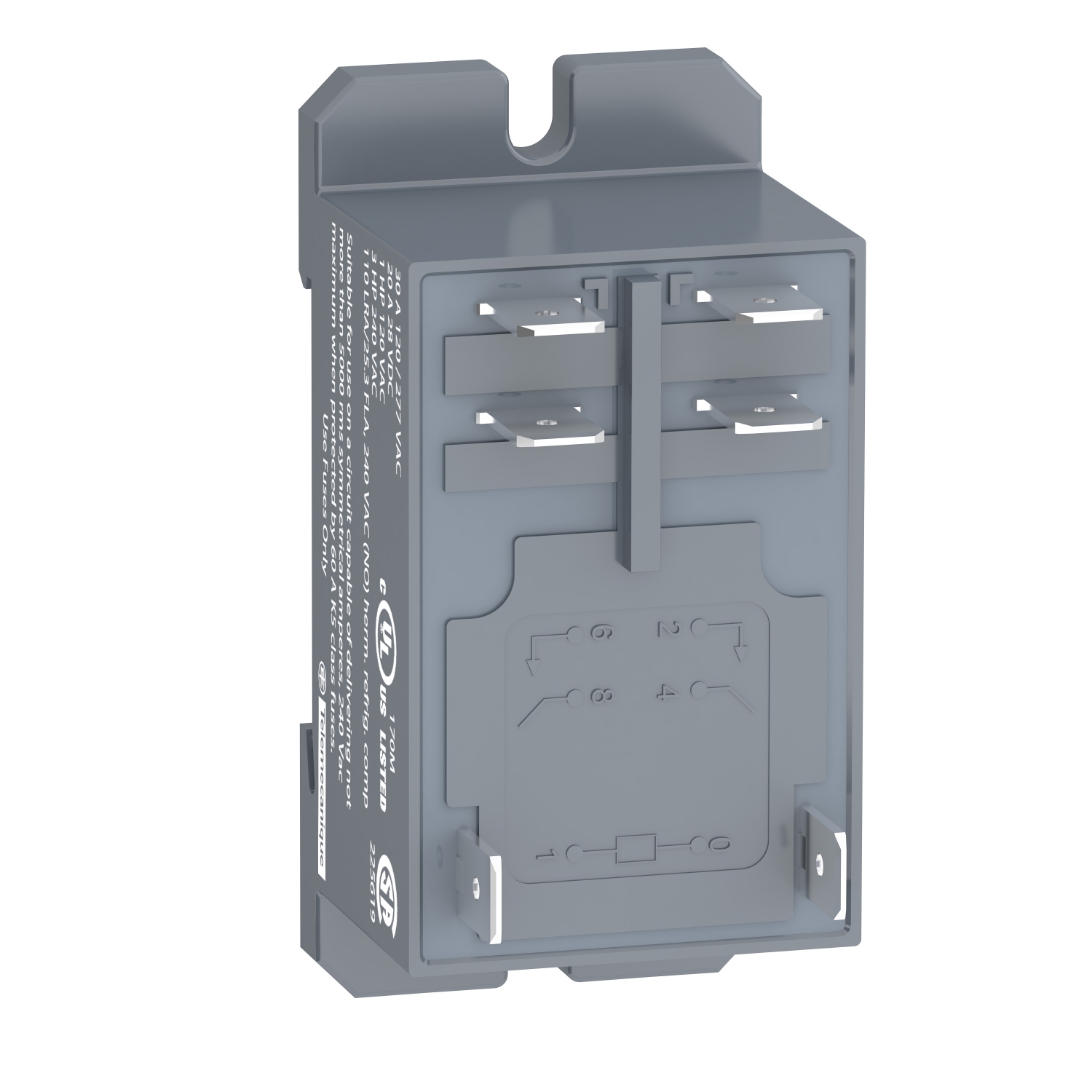

RELE DE POTENCIA - RPF2AP7
Ref: 21.08.348 Cód: RPF2AP7 Marca: SCHNEIDER
Relé de potência, 30A, 2NA, 230VCA
Este relé de potência de montagem de painel Harmony RPF com terminais de l
igação rápida tem uma tensão de controle de bobina de 230 V CA e tem 2 co
ntatos normalmente abertos com uma classificação de 30 A. Ele ajuda a reduz
ir o tamanho dos gabinetes e aumenta a confiabilidade das máquinas. Você po
de montar praticamente em qualquer lugar. Operacionalidade para sistemas auto
matizados com lógica cabeada para complementar as funções de controladores
lógicos programáveis (CLPs) industriais.
Documentos:
Product Data SheetDeclaração de Conformidade - RPF2AP7 Declaração RoHS da UEDeclaração de C onformidade - RPF2AP7 Declaração REAChDeclaração de Conformidade - RPF2AP7 Dec laração RoHS da ChinaDecl aração de Conformidade - RPF2AP7 Declaração RoHS da China| Complementar | |
| capacidade de comutação máxima | 7500 VA / 700 W |
| dados de fiabilidade de segurança | B10d = 100000 |
| taxa de funcionamento | <= 1200 ciclos / hora subcarga |
| taxa de funcionamento | <= 18000 ciclos / hora sem carga |
| categoria de proteção | RT II |
| níveis de teste | nível A |
| suporte de montagem | painel |
| suporte de montagem | calha DIN |
| durabilidade elétrica | 100000 ciclos of resistivo carga |
| consumo médio | 4 VA a 60 Hz |
| tempo de reposição | 25 ms |
| Peso | 0.082 kg |
| altura total CAD | 68.5 mm |
| tensão de comutação máxima | 250 V para IEC |
| resistência média | 15600 Ohm a 20 °C +/- 15 % |
| apresentação do dispositivo | Conjunto Montado |
| corrente de comutação mínima | 500 mA |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | RPF |
| posição de operação | qualquer posição |
| limites de tensão de circuito de controle | 184 ... 253 V |
| tempo de funcionamento | 25 ms |
| [Ie] corrente nominal de operação | 30 A a 277 V (AC não para UL |
| [Ie] corrente nominal de operação | 20 A a 28 V (DC não para UL |
| [Ie] corrente nominal de operação | 30 A a 250 V (AC não para IEC |
| [Ie] corrente nominal de operação | 25 A a 28 V (DC não para IEC |
| [Ui] tensão de isolamento nominal | 250 V para IEC |
| [Ui] tensão de isolamento nominal | 300 V para UL |
| [Uimp] tensão suportável de impulso nominal | 4 kV durante 1,2/50 µs |
| limiar da tensão mínima de regulação | >= 0,15 Uc |
| largura total CAD | 33.7 mm |
| profundidade total CAD | 39.2 mm |
| capacidade de comutação mínima | 6000 mW 500 mA / 12 V of não |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| grau de proteção IP | IP40 para EN/IEC 60529 |
| força dielétrica | 2000 V CA entre polos com básico isolamento |
| força dielétrica | 4000 V CA entre a bobina e o contato com reforçado isolamento |
| força dielétrica | 1500 V CA entre os contatos com micro desconexão isolamento |
| resistência à vibração | 3 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos de operação |
| resistência à vibração | 10 gn amplitude = +/- 1 mm (f = 10-150 Hz)5 ciclos que não operam |
| resistência ao choque | 10 gn of em funcionamento |
| resistência ao choque | 30 gn of fora de funcionamento |
| graus de poluição | 3 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 61810-1 |
| padrões | UL 508 |
| certificações do produto | CSA |
| certificações do produto | CE |
| certificações do produto | GOST |
| certificações do produto | UL |
| Principal | |
| coeficiente de utilização | 10% |
| tensão de circuito de controle | 230 V CA |
| linha de produto | Zelio Relay |
| forma do pino | plano |
| material de contatos | prata-óxido de estanho |
| tipo de produto ou componente | relé de ligação |
| tipo de controle | sem botão de teste bloqueável |
| nome da série | potência |
| tipo e composição dos contatos | 2 NA |
| nome abreviado do dispositivo | RPF |
| corrente de carga | 25 A a 28 V CC |
| corrente de carga | 30 A a 250 V CA |
| [Ithe] corrente térmica convencional em isolamento | 25 A a -40-55 °C relés lado a lado sem lacuna |
| [Ithe] corrente térmica convencional em isolamento | 30 A a -40-55 °C distância de 13 mm entre dois relés |
