RELE + BASE 230 VCA/VCC RSL1PVPU
Ref: 21.13.351 Cód: RELE + BASE 230 VCA/VCC RSL1PVPU Marca: SCHNEIDER

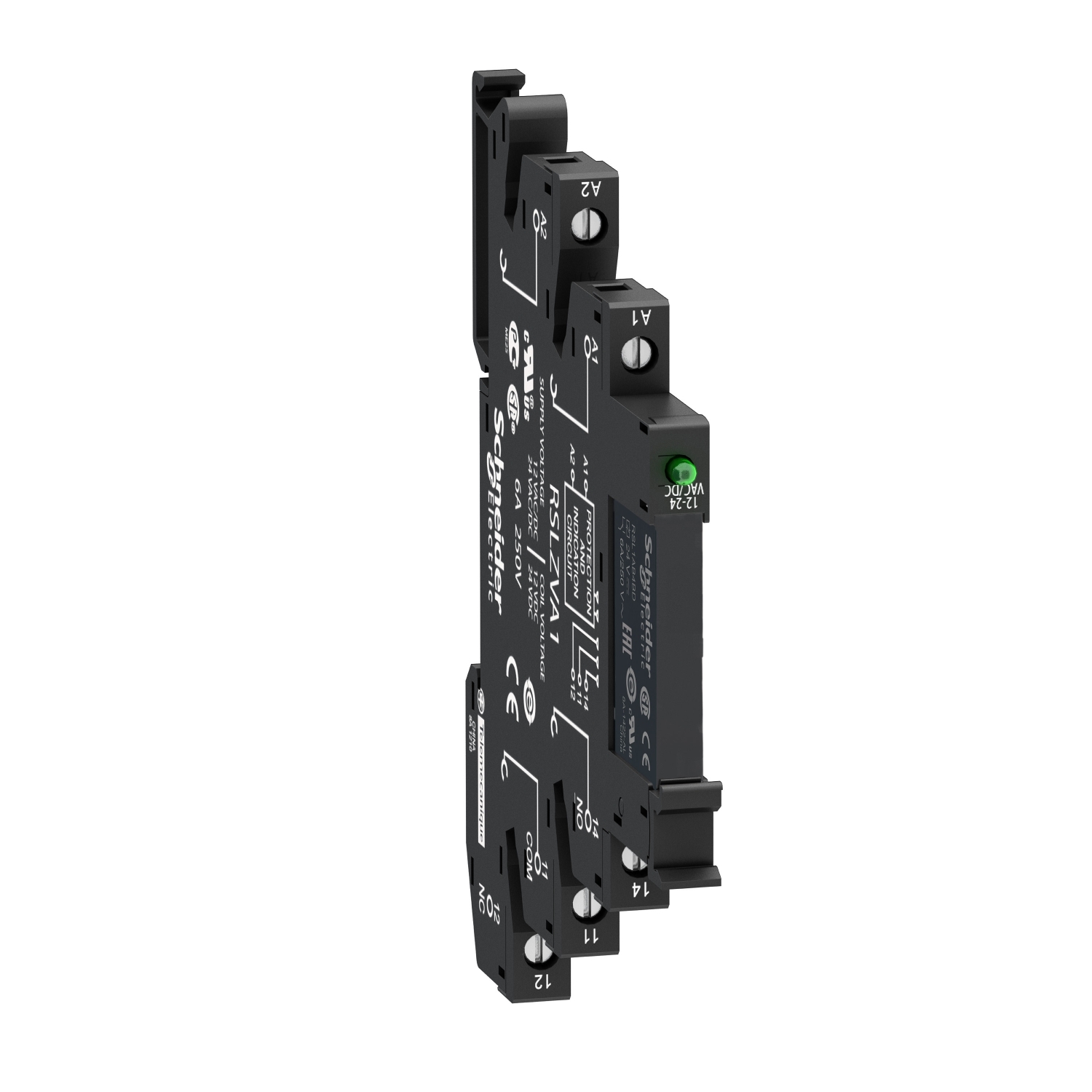

Relé de interface slim 6A 1NAF, com base de conexão por parafuso, LED, 230VCA/CC
Este relé de ligação de interface fina Harmony RSL tem uma tensão de con
trole de bobina de 60 V CC e tem 1 contato de inversor SPDT (polo simples de
duas direções) com uma classificação de 6 A. Ele tem uma grande variedade
de número de contatos para uso em corrente nominal elevada. Também oferece
indicador LED e circuito de proteção. Isso ajuda a reduzir o tamanho dos g
abinetes e aumenta a confiabilidade das máquinas. Você pode montar praticam
ente em qualquer lugar. Um dos relés de interface mais finos do mercado, com
6 mm de largura, pode ser instalado em praticamente qualquer lugar. É compa
tível com requisitos de aplicação de corrente de alto nível ou alta capac
idade de interrupção. Operacionalidade para sistemas automatizados com lóg
ica cabeada para complementar as funções de controladores lógicos program?
?veis (CLPs) industriais. O display de estado com LED indica claramente tanto
de dia como de noite.
Documentos:
Product Data SheetDecla ração de Conformidade - RSL1PVPU Declaração RoHS da UEDeclaração de Confor midade - RSL1PVPU Declaração RoHS da ChinaDeclaração de Conformidade - RSL1PVPU Declaração REAChDeclaração de Conformid ade - RSL1PVPU Declaração RoHS da UEDeclaração de Conformidade - RSL1PVPU De claração RoHS da ChinaDeclaraçã o de Conformidade - RSL1PVPU Declaração REAChDeclaração de Conformidade - RSL1PVPU Decla ração RoHS da UEDeclaração de Conformidade - RSL1PVPU Declaração RoHS da C hinaDeclaração de Conformidade - RSL1 PVPU Declaração REACh| Complementar | |
| capacidade de comutação máxima | 1500 VA |
| capacidade de comutação máxima | 150 W |
| dados de fiabilidade de segurança | B10d = 60000 |
| altura | 78.6 mm |
| descrição de terminais ISO nº 1 | (11-12-14)OC |
| descrição de terminais ISO nº 1 | (A1-A2)CO |
| torque de aperto | < 0.5 N.m of M2,5 parafuso(s) |
| taxa de funcionamento | <= 72000 ciclos / hora sem carga |
| taxa de funcionamento | <= 360 ciclos / hora subcarga |
| categoria de proteção | RT III |
| níveis de teste | nível A |
| suporte de montagem | calha DIN simétrica de 35 mm |
| modo de fixação | mola de compressão de plástico |
| material de contatos | liga de prata (AgSnO2) |
| durabilidade elétrica | 60000 ciclos of resistivo carga, 6 A a 250 V, CA-1 |
| tempo de reposição | 20 ms |
| sinalização | CE |
| disposição do terminal de contatos | separado |
| Peso | 0.029 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC |
| tensão de comutação máxima | 277 V |
| tipo de controle | sem botão de pressão |
| resistência média | 20500 Ohm Rede: CC a 23 ? +/- 10 % |
| apresentação do dispositivo | Conjunto Montado |
| tensão de comutação | 12 V |
| capacidade de comutação mínima | 120 mW |
| conexões - terminais | conectores de parafusos, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| conexões - terminais | conectores de parafusos, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG sólido sem ponta do cabo |
| consumo médio em W | 0.17 W, CC |
| [Ie] corrente nominal de operação | 6 A 1 F/A (CA-1/CC-1) para IEC/UL |
| venda por quantidade indivisível | 10 |
| [Ui] tensão de isolamento nominal | 250 V para EN/IEC |
| [Ui] tensão de isolamento nominal | 277 V para cUL |
| corrente de comutação mínima | 100 mA |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RSL |
| posição de operação | qualquer posição |
| tempo de funcionamento | 5 ms reposição |
| tempo de funcionamento | 12 ms |
| largura | 6.2 mm |
| corrente de carga | 6 A a 250 V CA distância de montagem de 0,5 mm |
| limiar da tensão mínima de regulação | >= 0,05Uc |
| profundidade | 95 mm |
| Meio ambiente | |
| força dielétrica | 1000 V CA entre os contatos |
| força dielétrica | 4000 V CA entre a bobina e o contato |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| tensão de entrada | 230 V CA/CC (limite de Tensão de entrada: 184..0,264,5 V) |
| grau de proteção IP | IP40 para EN/IEC 60529 |
| resistência à vibração | 10 gn amplitude = +/- 1 mm (f = 10-150 Hz)10 ciclos que não operam para EN/IEC 60068-2-6 |
| resistência à vibração | 5 gn amplitude = +/- 1 mm (f = 10-150 Hz)10 ciclos de operação para EN/IEC 60068-2-6 |
| resistência ao choque | 10 gn (Duração = 11 ms of em funcionamento para EN/IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of fora de funcionamento para EN/IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 61810-1 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | UL |
| Principal | |
| tensão de circuito de controle | 60 V CC |
| linha de produto | Zelio Relay |
| tipo de produto ou componente | relé de ligação |
| LED de status | com |
| forma do pino | plano (tipo PCB) |
| nome da série | relé de interface |
| operação dos contatos | padrão |
| tipo e composição dos contatos | 1 F/A |
| nome abreviado do dispositivo | RSL |
| [Ithe] corrente térmica convencional em isolamento | 6 A a -40-55 °C |
