RELE ASSIM. - RM22TA33
Ref: 21.08.149 Cód: RELE ASSIM.

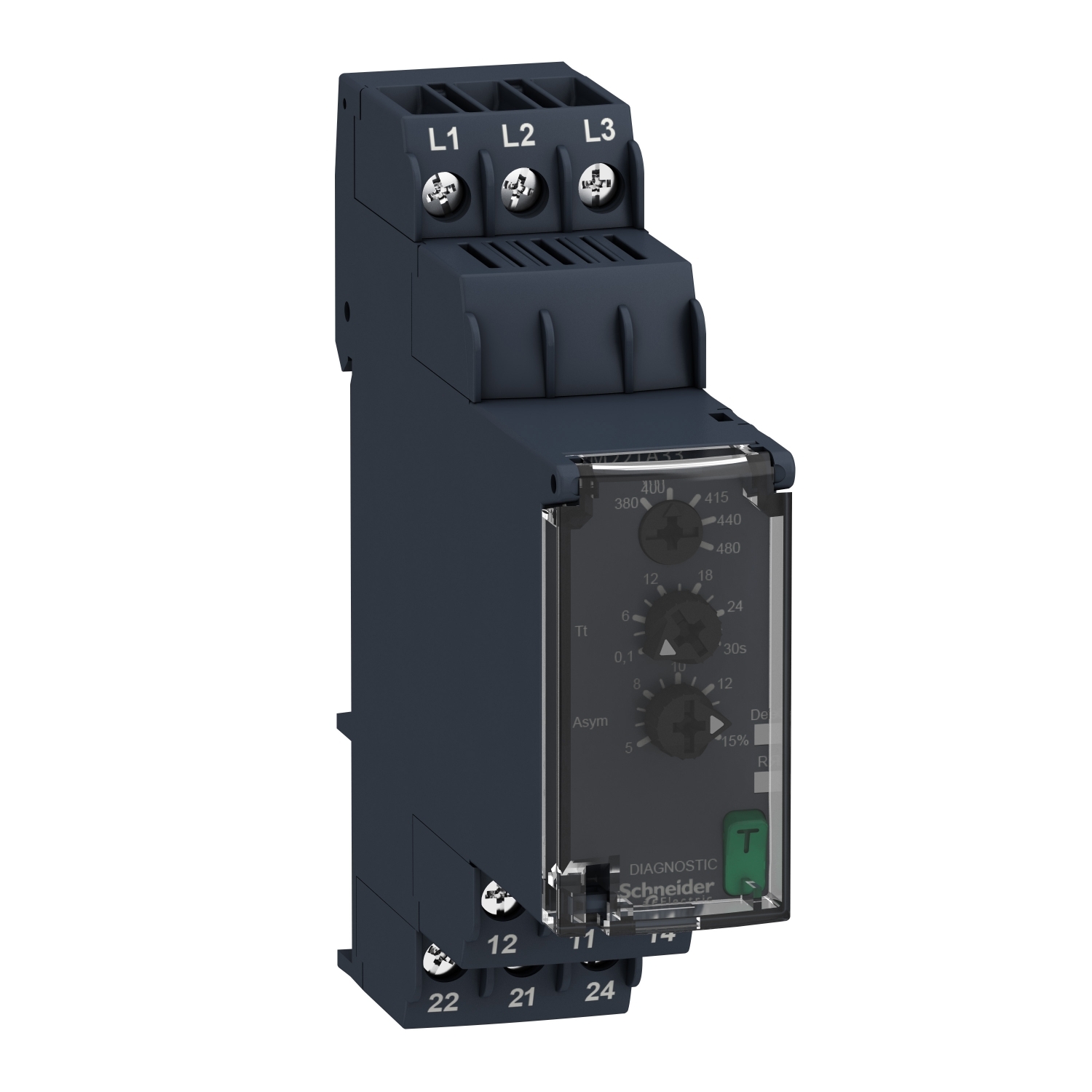

Relé de controle e medição de redes trifásicas, multifunção, off delay (0,1...30s), 2NAF, 8A, 380...480VCA
Este relé de controle de assimetria Harmony RM22TA permite o monitoramento
de circuitos de alimentação de energia em redes de 3 fases. Este relé de c
ontrole modular de 3 fases é ideal para o monitoramento de valores elétrico
s em painéis de controle industriais e prediais. Ele se aplica a um amplo ti
po de aplicações de automação industrial, como de içamento, embalagem, e
levadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5
mm de largura, permitindo uma instalação flexível e fácil no trilho DIN,
usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Tamb?
?m oferece uma função de memória selecionável, LED integral para indicar
o status do controle, tampa selável, com ajustes simples e precisos com apar
adores de parafuso. Ele fornece ao usuário informações sobre o gerenciamen
to e a falha do desligamento automático para uma rápida identificação e s
olução de problemas da falha. Controlador multifunção para ampla escolha
selecionado
em sistemas automatizados lógicos com fiação, ideal para reforma de instal
ações antigas sem usar um PLC.
Documentos:Product Data SheetDeclaração de Conformidade - RM22TA33 Declaração REACh Declaração de Conformidade - RM22TA 33 Declaração RoHS da UEDeclaração de Conformidade - RM22TA33 Declaração R oHS da ChinaDeclaração de Conformidade Ambiental - RM22TA33 Declaração RoHS da China
| Complementar | |
| tensão nominal de fornecimento [Us] | 380 ... 480 V CA |
| intervalo de tensões | 380...480 V Fase Fase |
| dados de fiabilidade de segurança | MTTFd = 388.1 years |
| dados de fiabilidade de segurança | B10d = 350000 |
| corrente de comutação mínima | 10 mA a 5 V CC |
| maximum measuring cycle | 150 ms ciclo de medição como valor rms verdadeiro |
| desvio do limite de comutação | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio do limite de comutação | <= 1 % within the supply voltage range |
| corrente de comutação máxima | 8 A CA |
| histerese | 2-2 % fixo seleccionável |
| erro de medição | < 1% sobre todo o intervalo com variação da tensão |
| erro de medição | < 0,05%/°C com variação da temperatura |
| limiar de detecção da tensão | < 100 V CA |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 15-15 VA a 480 V CA 60 Hz |
| material de contatos | sem cádmio |
| ajuste de limiar de assimetria | 5...15% de Un selecionados |
| tempo de resposta | <= 300 ms |
| definição da precisão do limiar de comutação | +/- 10 % of the full scale |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.09 kg |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| categoria de sobretensão | III para IEC 60664-1 |
| categoria de sobretensão | III para UL 508 |
| desvio de atraso | <= 0.05 % per degree centigrade dependendo da temperatura ambiente admissível |
| desvio de atraso | <= 1 % within the supply voltage range |
| definição da precisão do atraso horário | 10% |
| limites de tensão de alimentação | 304-576 V CA |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM22 |
| material da caixa | plástico auto-extintor |
| limites de tensão de circuito de controle | - 20 % + 20 % Un |
| tensão de ajuste do limiar | 2...20% de Un selecionados |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 650 ms |
| frequência de alimentação | 50..0,60 Hz +/- 10 % |
| precisão de repetição | +/- 0.5 % of circuito de entrada e medição |
| precisão de repetição | +/- 3% of atraso |
| Meio ambiente | |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para UL 508 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| imunidade a microquebras | 10 ms |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| padrões | EN / IEC 60255-1 |
| certificações do produto | GL |
| certificações do produto | EAC |
| certificações do produto | CCC |
| certificações do produto | CE |
| certificações do produto | CSA |
| certificações do produto | China RoHS |
| certificações do produto | UL |
| certificações do produto | RCM |
| Principal | |
| intervalo de medição | 380...480 V tensão CA |
| linha de produto | Zelio Control |
| capacidade de comutação em VA | 2000 VA |
| número de fases da rede | trifásico |
| tipo de produto ou componente | relés de controle e medição modular |
| Relé | RM22TA |
| tipo de relé | relé de controle |
| tipo de atraso | angulada 0.1...30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt |
| parâmetros monitorizados do relé | sequência de fases |
| parâmetros monitorizados do relé | detecção de falha de fase |
| parâmetros monitorizados do relé | assimetria |
