POTENCIOMETRO 10K XB5AD912R10K

Ref: 21.15.890 Cód: XB5AD912R10K Marca: Schneider Electric

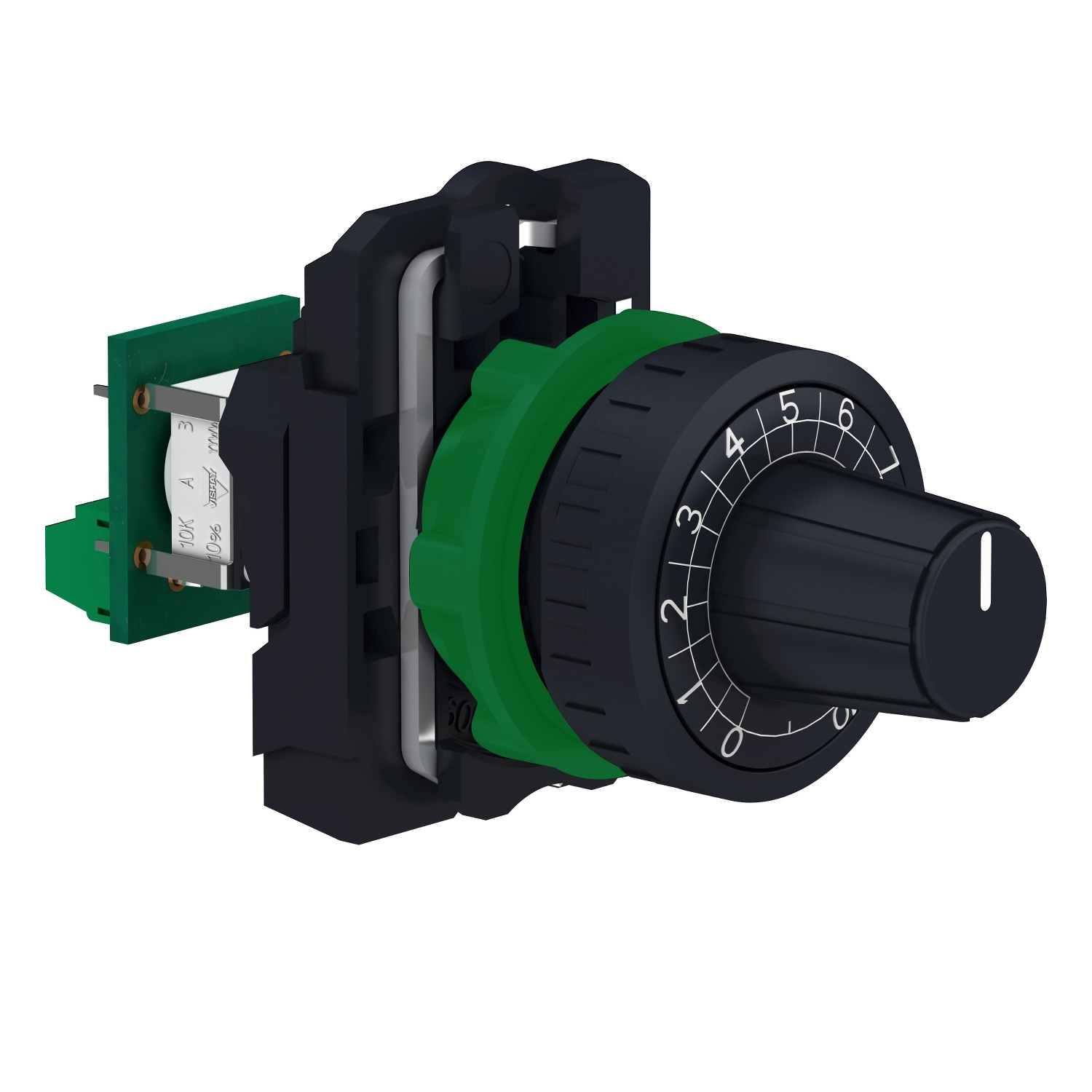

Potenciômetro Ø22mm plástico, 10kO, linear, com escala

Este potenciômetro Harmony XB5 de 22 mm de diâmetro tem uma resistência de 10kO e usa terminais de grampo com parafuso. Este potenciômetro fornece uma interface externa para controlar parâmetros-chave de componentes de automação, como inversores e inversores. Ele é facilmente instalado em recortes padrão de 22 mm de diâmetro e conectado com conexões simples com parafusos. É resistente a impactos, poeira, água e vibração graças ao seu IP66 IP69 IP69K, tornando-o ideal para operação em ambientes agressivos. É ideal para controle analógico (como controle de velocidade do motor) através da tensão ou entrada do resistor de inversores de frequência. Ele é projetado para caber em uma ranhura padrão de 22 mm, garantindo compatibilidade ao instalar em máquinas preexistentes.

Documentos:

Product Data SheetDeclaração de Conformidade - XB5AD912R10K Declaração RoHS da UEDeclaração de Conformidade - XB5AD912R10K Declaração REAChDeclaração de Conformidade - XB5AD912R10K Declaração RoHS da China
Complementar
certificações do produtoBV
certificações do produtoCSA
certificações do produtoUL listado
tensão nominal de fornecimento [Us]<= 30 V
potência nominal em W1 W a 70 °C
grau de proteção IKIK03 para IEC 50102
valor ôhmico10000 Ohm
temperatura ambiente do ar para funcionamento-40-70 °C
padrõesCSA C22.2 No 14
padrõesUL 508
padrõesEN/IEC 60947-1
precisão do resistor interno de conversão-0,1
grupo principalkit de adaptação potenciômetro
diâmetro de montagem22 mm
cor da sinalizaçãobranco
resistência ao choque30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência a lavadora de alta pressão7000000 Pa a 55 °C, distância : 0,1 m
tensão nominal de fornecimento [Us]<= 42 V CC
tensão nominal de fornecimento [Us]<= 30 V CA
venda por quantidade indivisível1
temperatura ambiente do ar para armazenamento-40-70 °C
material do arodark grey plastic
grau de proteção NEMANEMA 13
grau de proteção NEMANEMA 4X
perfil do operador botão serrilhado, com (branco)
durabilidade mecânica50000 ciclos
compatibilidade de gamaXB5
escudo de isolamentonão
classe de proteção contra choques elétricosclasse II para IEC 60536
compatibilidade do produtoØ 6 mm shaft
largura total CAD30 mm
profundidade total CAD82 mm
tratamento de proteçãoTH
forma da cabeça da unidade de sinalizaçãoredondo
resistência à vibração5 gn (f = 2-500 Hz) para IEC 60068-2-6
customizable0
materialcermet
Peso0.048 kg
altura total CAD42 mm
características do potenciômetrolinear
grau de proteção IPIP66 para IEC 60529
grupo de produtobotão do potenciómetro serrilhado
Principal
tipo de cabeçastandard
apresentação do dispositivoConjunto Montado
nome abreviado do dispositivoXB5
tipo de produto ou componentepotentiometer
linha de produtoHarmony XB5
