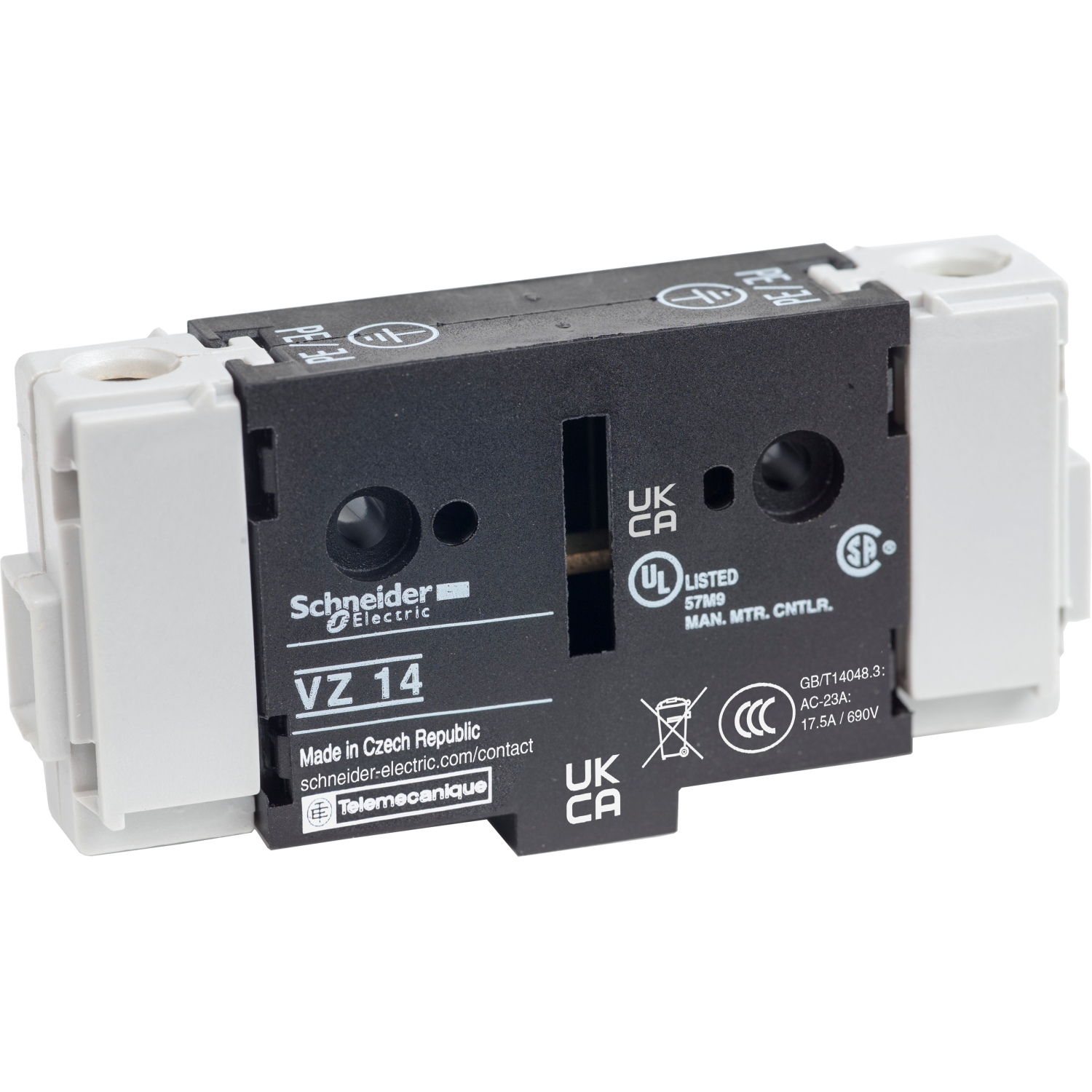

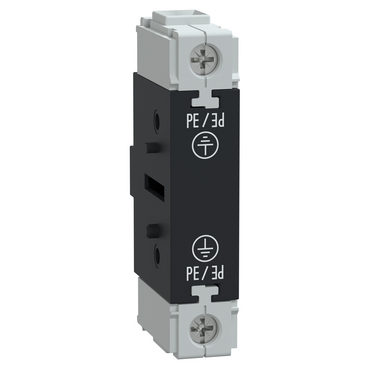

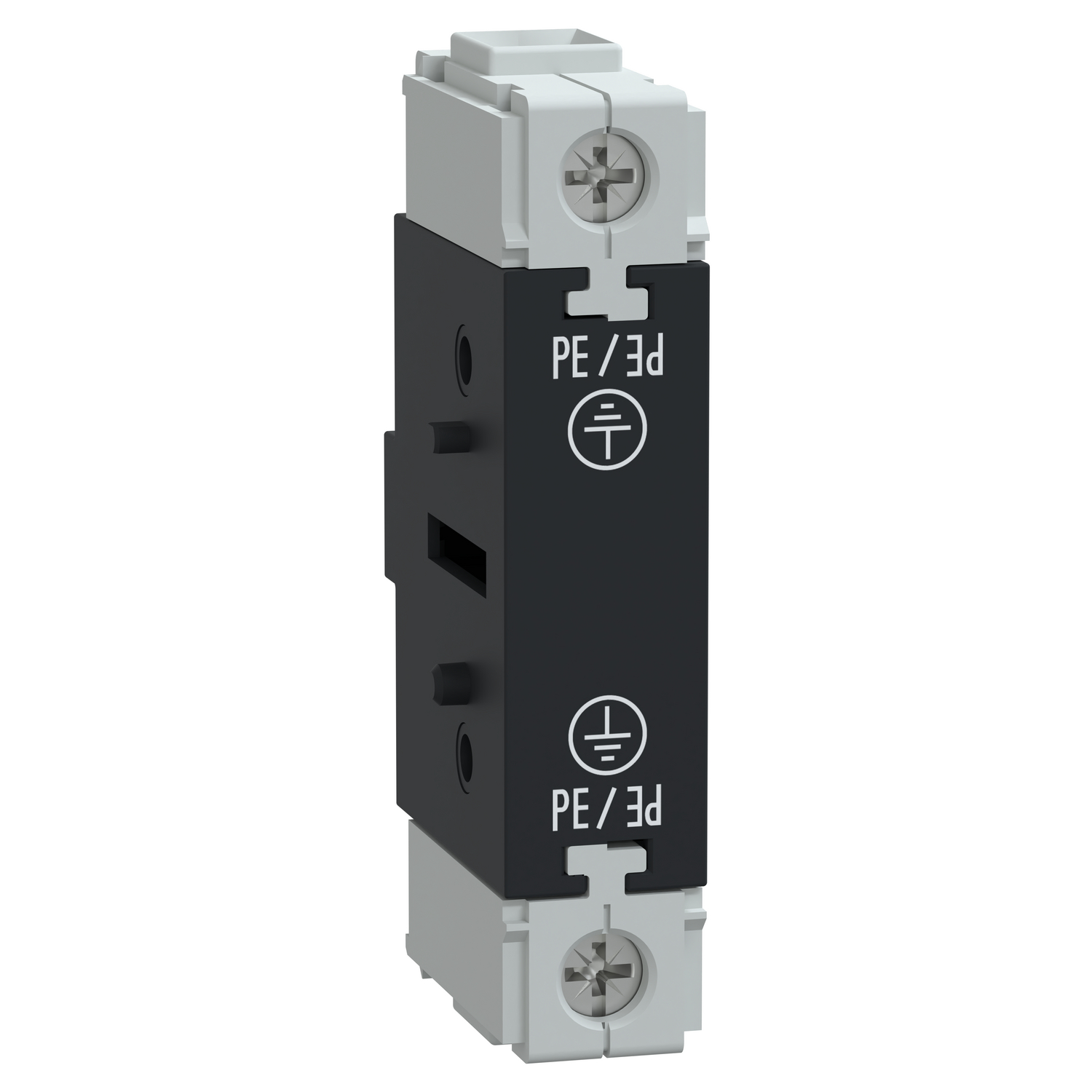

POLO TERRA VZ14
Ref: 21.35.105 Cód: VZ14 Marca: SCHNEIDER
POLO TERRA PARA VARIO 1240A VZ14
Módulo adicional TeSys Vario, módulo de aterramento 12-40A 690V, para chav
e seccionadora TeSys Vario. Para ser usado com corpos de chave V02 a V2. Cert
ificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Prem
ium (RoHS/REACh).
Documentos:
Produ ct Data SheetDeclara? ?ão de Conformidade - VZ14 Declaração REAChDeclaração de Conformidade - VZ14 Declaração RoHS da ChinaDeclaração de Conformidade - VZ14 Declaração RoHS da UEDeclaração de Conformidade - VZ14 Declaração RoHS da UEDeclaração de Conformidade - VZ14 Declar ação RoHS da UEDeclar ação de Conformidade - VZ14 Declaração RoHS da UEDeclaração de Conformidade Ambiental - VZ14 Declaração REACh| Complementar | |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| altura | 74 mm |
| [Ith] corrente térmica ao ar livre convencional | 40 A |
| compatibilidade de gama | módulo de ligação à terra |
| largura | 16 mm |
| profundidade | 35 mm |
| Peso | 0.05 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| local de montagem | direita |
| local de montagem | esquerda |
| conexões - terminais | terminais de braçadeiras roscadas |
| Meio ambiente | |
| tratamento de proteção | TC |
| grau de proteção IP | IP20 para IEC 60529 |
| força mecânica | vibrações 10 ... 150 Hz (5 gn para IEC 60068-2-6 |
| força mecânica | choques 11 ms (15 gn para IEC 60068-2-27 |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| padrões | IEC 60947-3 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| certificações do produto | UL |
| certificações do produto | GL |
| certificações do produto | CSA |
| Principal | |
| frequência da rede | 50/60 Hz |
| tipo e composição dos contatos | sem |
| tipo de rede | CA |
| tipo de rede | CC |
| tipo de produto ou componente | bloco de ligação à terra adicional |
| compatibilidade do produto | V0 |
| compatibilidade do produto | V02 |
| compatibilidade do produto | V2 |
| compatibilidade do produto | V01 |
| compatibilidade do produto | V1 |
| gama | TeSys |
| nome abreviado do dispositivo | VZ |
| nível de desempenho | alto desempenho |
