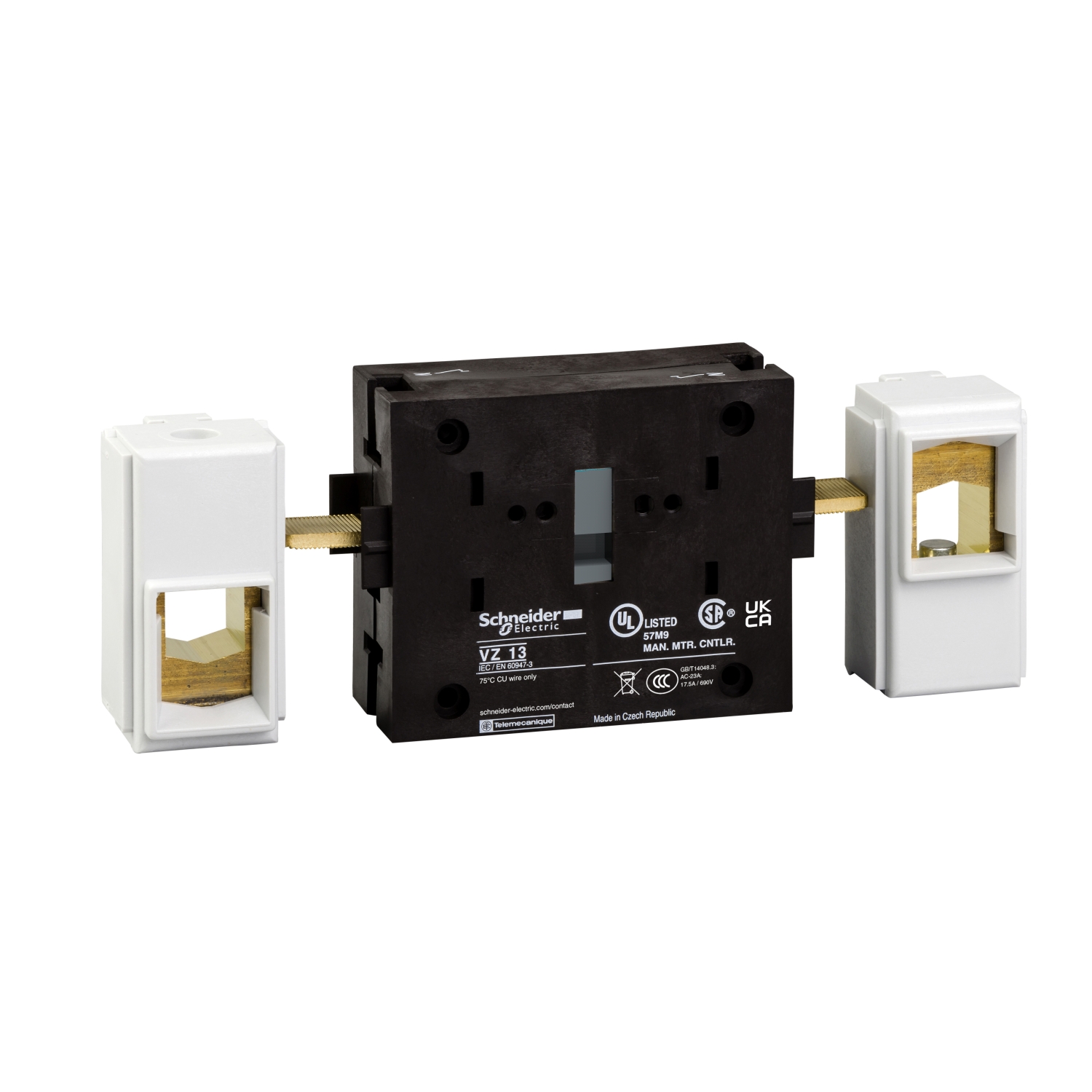

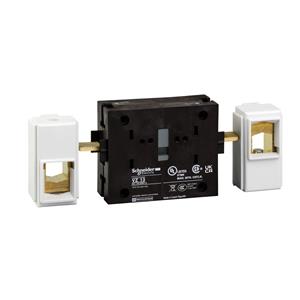

POLO NEUTRO VZ13
Ref: 21.35.102 Cód: VZ13 Marca: Schneider Electric
POLO NEUTRO PARA VARIO 125175A VZ13
Módulo adicional TeSys Vario, polo neutro 125-175A 690V, para chave seccionadora TeSys Vario. Para ser usado com corpos de chave V5 e V6. Contatos com ação de fazer cedo e interromper tarde. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data SheetDeclaração de Conformidade - VZ13 Declaração RoHS da ChinaDeclaração de Conformidade - VZ13 Declaração REAChDeclaração de Conformidade - VZ13 Declaração RoHS da UE| Complementar | |
| altura | 125 mm |
| durabilidade elétrica | 30000 ciclos CC-1...5 |
| durabilidade elétrica | 30000 ciclos CA-21 |
| [Ith] corrente térmica ao ar livre convencional | 175 A |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| compatibilidade de gama | módulo de pólo neutro |
| largura | 30 mm |
| torque de aperto | 22.6-22.6 N.m - Ligar terminais de braçadeiras roscadas |
| profundidade | 63 mm |
| durabilidade mecânica | 30000 ciclos |
| Peso | 0.25 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| local de montagem | direita |
| local de montagem | esquerda |
| conexões - terminais | terminais de braçadeiras roscadas cabo 70-70 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas cabo 95-95 mm² - rigidez do Cabo: sólido |
| Meio ambiente | |
| grau de proteção IP | IP20 para IEC 60529 |
| força mecânica | vibrações 10 ... 150 Hz (1 gn para IEC 60068-2-6 |
| força mecânica | choques 11 ms (15 gn para IEC 60068-2-27 |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| padrões | IEC 60947-3 |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | GL |
| tratamento de proteção | TC |
| Principal | |
| frequência da rede | 50/60 Hz |
| tipo de rede | CA |
| tipo de rede | CC |
| operação dos contatos | make cedo, tarde break |
| compatibilidade de gama | TeSys VARIO interruptor-seccionador |
| tipo e composição dos contatos | 1 NA |
| tipo de produto ou componente | bloco neutro adicional |
| nome abreviado do dispositivo | VZ |
| nível de desempenho | alto desempenho |
| descrição de polos | 1N |
| compatibilidade do produto | V5 |
| compatibilidade do produto | V6 |
| gama | TeSys |
