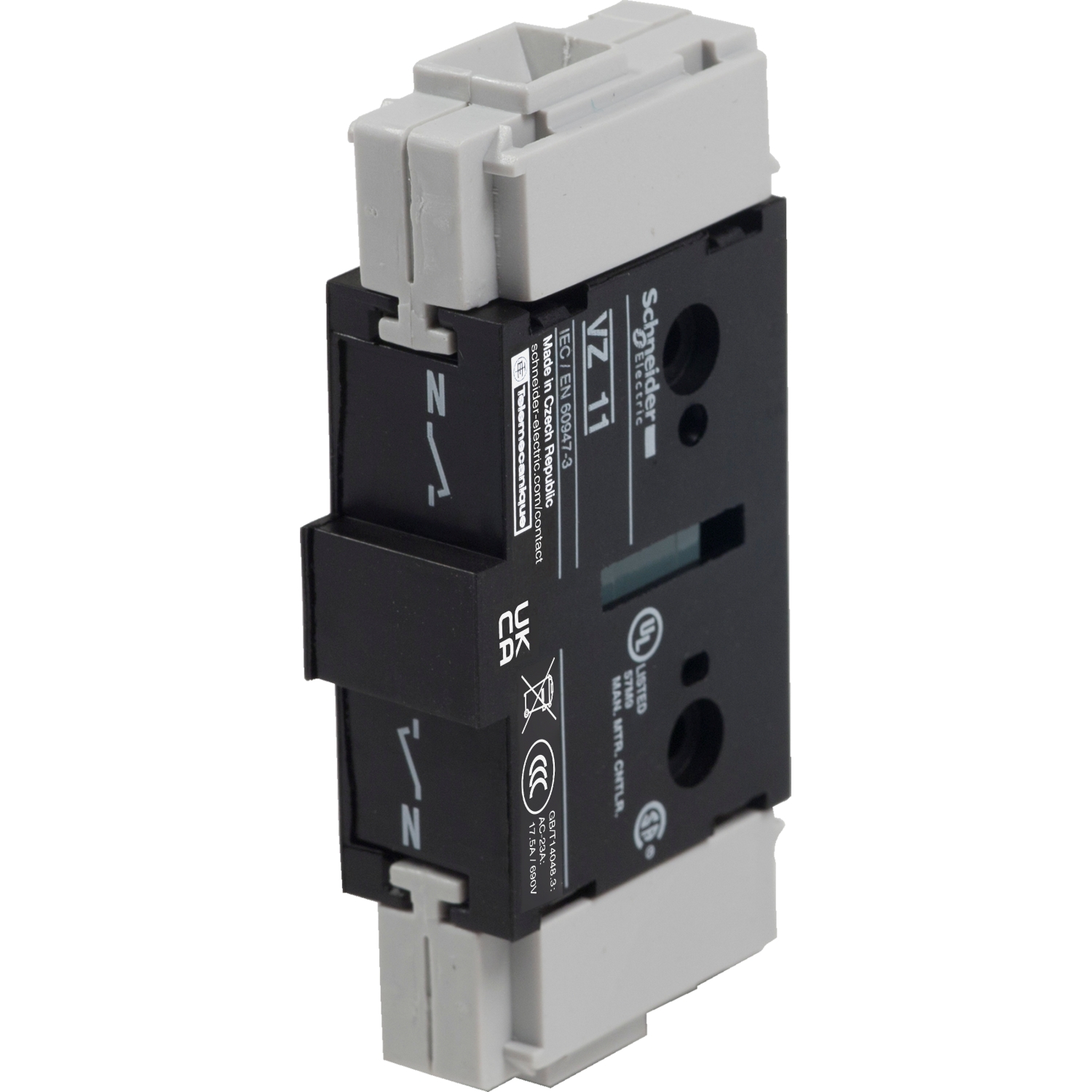

POLO NEUTRO VZ11
Ref: 21.35.104 Cód: VZ11 Marca: SCHNEIDER
POLO NEUTRO PARA VARIO 1240A VZ11
Módulo adicional TeSys Vario, polo neutro 12-40A 690V, para chave seccionad
ora TeSys Vario. Para ser usado com corpos de chave V02 a V2. Contatos com a?
?ão de fazer cedo e interromper tarde. Certificação multipadrões (IEC, UL
, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
< strong>Documentos:
Product Data SheetDeclaração de Conformidade - VZ11 Decla ração REAChDeclaraç? ?o de Conformidade - VZ11 Declaração RoHS da ChinaDeclaração de Conformidade - VZ11 Declaração RoHS da UEDeclaração de Conformidade - VZ11 Declaração RoHS da UEDeclaração de Conformidade - VZ11 Declaração RoHS da UEDeclaração de Conformidade - VZ11 Dec laração RoHS da UE| Complementar | |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| local de montagem | direita |
| local de montagem | esquerda |
| conexões - terminais | terminais de braçadeiras roscadas cabo 6-6 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas cabo 10-10 mm² - rigidez do Cabo: sólido |
| altura | 74 mm |
| durabilidade elétrica | 30000 ciclos CC-1...5 |
| durabilidade elétrica | 100000 ciclos CA-21 |
| [Ith] corrente térmica ao ar livre convencional | 40 A |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| largura | 16 mm |
| torque de aperto | 2.1-2.1 N.m - Ligar terminais de braçadeiras roscadas |
| profundidade | 35 mm |
| compatibilidade de gama | módulo de pólo neutro |
| durabilidade mecânica | 100000 ciclos |
| Peso | 0.05 kg |
| Meio ambiente | |
| força mecânica | vibrações 10 ... 150 Hz (1 gn para IEC 60068-2-6 |
| força mecânica | choques 11 ms (15 gn para IEC 60068-2-27 |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| tratamento de proteção | TC |
| certificações do produto | GL |
| certificações do produto | CSA |
| certificações do produto | UL |
| padrões | IEC 60947-3 |
| grau de proteção IP | IP20 para IEC 60529 |
| Principal | |
| gama | TeSys |
| tipo de rede | CA |
| tipo de rede | CC |
| operação dos contatos | make cedo, tarde break |
| compatibilidade de gama | TeSys VARIO interruptor-seccionador |
| frequência da rede | 50/60 Hz |
| tipo e composição dos contatos | 1 NA |
| tipo de produto ou componente | bloco neutro adicional |
| nome abreviado do dispositivo | VZ |
| nível de desempenho | alto desempenho |
| descrição de polos | 1N |
| compatibilidade do produto | V1 |
| compatibilidade do produto | V2 |
| compatibilidade do produto | V02 |
| compatibilidade do produto | V0 |
| compatibilidade do produto | V01 |
