PLACA P/ENCODER - VW3A3405

Ref: 21.39.449 Cód: PLACA P/ENCODER

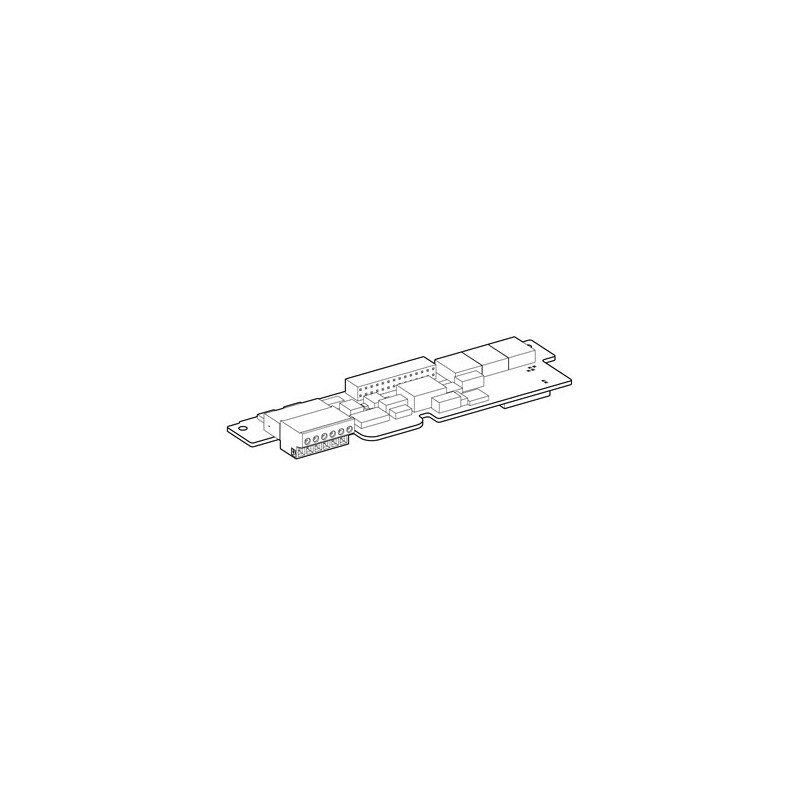

Cartão de Encoder para Inversor de Frequência ATV61/71 - Push Pull - 12 VCC

Descrição
Caracteristicas Técnicas

Documentos:

Complementar
Sinal de entrada	A
Sinal de entrada	B
Sinal de entrada	complemento de A
Sinal de entrada	complemento de B/AB/A
maximum supply current	0.175 A
impedância de entrada	1 kOhm
tipo de proteção	proteção contra curtos-circuitos
tipo de proteção	proteção de sobrecarga
conexão elétrica	terminal, capacidade da onexão: 0,2 mm² (AWG 24) <100 m comprimento do Cabo, encoder, 100 mA a 10 V
conexão elétrica	terminal, capacidade da onexão: 0.5 mm² (AWG 20) <100 m comprimento do Cabo, encoder, 175 mA a 10 V
conexão elétrica	terminal, capacidade da onexão: 0.5 mm² (AWG 20) <200 m comprimento do Cabo, encoder, 100 mA a 10 V
conexão elétrica	terminal, capacidade da onexão: 0.75 mm² (AWG 18) <200 m comprimento do Cabo, encoder, 175 mA a 10 V
conexão elétrica	terminal, capacidade da onexão: 1 mm² (AWG 17) <500 m comprimento do Cabo, encoder, 100 mA a 10 V
conexão elétrica	terminal, capacidade da onexão: 1.5 mm² (AWG 15) <500 m comprimento do Cabo, encoder, 175 mA a 10 V
Peso	0.2 kg
estado de tensão 0 garantido	<= 1.5 V
frequência máxima de funcionamento	300 kHz
estado de tensão 1 garantido	> 7.7...< 13 V
maximum cable distance between devices	500 m
Principal
tipo de saída digital	push-pull
linha de produto	Altivar
número de impulsos por rotação	10000 of ATV71H......383
número de impulsos por rotação	5000 of todas as unidades ATV61
número de impulsos por rotação	5000 of ATV71H...M3
número de impulsos por rotação	5000 of ATV71H...M3X
número de impulsos por rotação	5000 of ATV71H...N4
compatibilidade de gama	Altivar 61Q
compatibilidade de gama	Altivar Lift
compatibilidade de gama	Altivar 71
compatibilidade de gama	Altivar 71Q
compatibilidade de gama	Altivar 61
tipo de produto ou componente	placa de interface de encoder
tensão nominal de fornecimento [Us]	12 V CC (limites de Tensão: 12-13 V)
